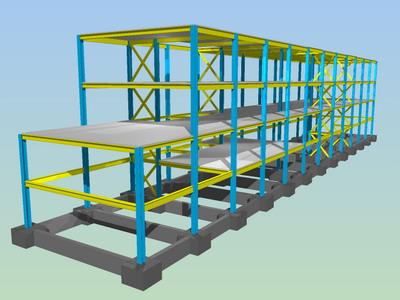

Μικτό κτίριο από χάλυβα και σκυρόδεμα.

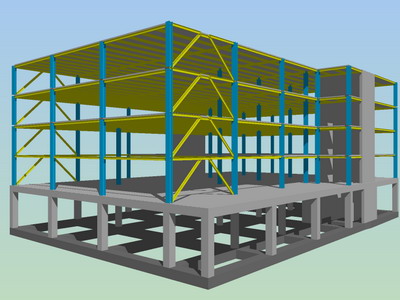

Μεταλλικό κτίριο.

• Υπολογισμός πολυώροφων κτιρίων από χάλυβα και σκυρόδεμα (δυναμική ανάλυση, ικανοτικός έλεγχος κόμβων, έλεγχος κόμβων). Το FESPA 4 επιλύει σύμφωνα με τις απαιτήσεις του ΕΚΩΣ 2000 και ΕΑΚ 2000 για τα μέλη από σκυρόδεμα, τον Eυρωκώδικα 3 (ENV 1993-1-1) και τις πρόσθετες διατάξεις του ΕΑΚ 2000 (παράρτημα Γ) για τα μεταλλικά μέλη.Υπολογισμός αμιγώς μεταλλικών φορέων (π.χ. στέγαστρα) κατά Ευρωκώδικα 3.

Βιβλιοθήκη μελών

Πρότυπες διατομες Euronorm.

Περιγραφή συγκολλητής διατομής.

• Πλήρης βιβλιοθήκη πρότυπων διατομών. Η επιλογή τους γίνεται από πίνακα με οικογένειες (κατηγορία διατομής = IPE, HEB, HEA, κλπ) και καθορισμό παραμέτρου διάστασης (όνομα διατομής = 180, 200, 240, κλπ). Υπάρχει η δυνατότητα περιγραφής συγκολλητής διατομής.

Επιλογή "είδος μέλους" δοκού.

Ελαστικές αρθρώσεις δοκού.

• Βιβλιοθήκη μελών με ειδικά στατικά χαρακτηριστικά και υποκείμενων σε συγκεκριμένους ελέγχους (π.χ. ελκυστήρες, έκκεντροι και κεντρικοί αντισεισμικοί σύνδεσμοι, τεγίδες, δοκοί σύζευξης). Ανάλογα με το είδος καθορίζονται αυτόματα τα στατικά χαρακτηριστικά της δοκού π.χ. (αρθρώσεις, μήκη λυγισμού, μήκη για υπολογισμό βελών κλπ), αλλά και κανόνες σύμφωνα με τους οποίου θα ελεγχθεί (π.χ. Στρεπτοκαμτικός λυγισμός κλπ).
• Παράμετροι ελαστικών αρθρώσεων αρχής / τέλους δοκού και στις δύο κύριες διευθύνσεις (τοπικοί άξονες διατομής).

Εισαγωγή - διόρθωση δεδομένων

Εισαγωγή χιαστί συνδέσεων.

Μαζική αλλαγή διατομών.

• Έξυπνες εντολές για την εύκολη περιγραφή φορέων στο χώρο.
• Εισαγωγή δοκού μεταξύ ορόφων. Εισαγωγή / επιλογή κεκλιμένης δοκού που βρίσκεται στην ίδια θέση της κάτοψης με οριζόντια δοκό. Η έξυπνη εισαγωγή κεκλιμένης δοκού αντιλαμβάνεται και ενδιάμεσους κόμβους που βρίσκονται εντός δεδομένης υψομετρικής διαφοράς.
• Μαζική αλλαγή διατομών ανά είδος μέλους. Για γρήγορη αλλαγή των διατομών δοκών και υποστυλωμάτων ανά όροφο ή σε όλο το κτίριο.

Εισαγωγή φορτίου σε υποστύλωμα

Έλεγχος δεδομένων του φορέα.

• Το υποστύλωμα έχει παραμέτρους για εισαγωγή κατανεμημένων και συγκεντρωμένων φορτίων (για τον κόμβο του άνω άκρου τους).
• Γραμμικά φορτία μελών και συγκεντρωμένα φορτία σε κόμβους, σε τοπικό και γενικό σύστημα συντεταγμένων.

Πίνακας συνδυασμών δράσεων.

Γρήγορη κατασκευή του μοντέλου.

• Αυτόματη παραγωγή δράσεων ανεμοπίεσης και ατελειών του χωρικού πλαισίου.
• Παραγωγές φορέων με αντιγραφές σε κατακόρυφο και οριζόντιο επίπεδο.

Τα δομικά μέλη ελέγχονται έτσι ώστε να προηγείται η καμπτική αστοχία της διατμητικής με υπολογισμό σε κάθε πιθανή θέση ψαθυρής αστοχίας, ενώ υπολογίζεται ώστε η αντοχή σε κάμψη των υποστυλωμάτων σε ένα κόμβο να είναι μεγαλύτερη από την αντοχή σε κάμψη των δοκών που συντρέχουν στον ίδιο κόμβο. Για κάθε δράση ή συνδυασμό δράσεων, το Fespa κάνει μια σειρά ελέγχων σε κάθε μέλος από δομικό χάλυβα, σύμφωνα με όσα αναφέρονται στο παράρτημα Γ του ΕΑΚ 2000.

Αποτελέσματα

Γραφική εμφάνιση διαγραμμάτων φορτίσεων.

Αντισεισμικοί διαγώνιοι σύνδεσμοι.

Γεωμετρικά στοιχεία μελών και οι άξονες τους.

Εντατικά μεγέθη δοκού στο τεύχος μελέτης.

• Γραφική εμφάνιση των διαγραμμάτων φορτίσεων για την επιλεγμένη φόρτιση, πάνω σε τμήμα του φορέα.
• Επιλεκτική εμφάνιση με χρωματικό διαχωρισμό, όλων των ειδών μελών του φορέα (π.χ. τεγίδες, ελκυστήρες, αντισεισμικοί διαγώνιοι σύνδεσμοι κ.λ.π.).
• Αναγραφή διατομών πάνω στα μέλη και των αξόνων τους.

Δυνατότητες Απεικόνισης

• Η τρισδιάστατη απεικόνιση εμφανίζει όλες τις μεταλλικές διατομές, με τις σωστές διαστάσεις και στην πραγματική τους θέση στο χώρο. Διευκολύνεται έτσι ο έλεγχος σωστής τοποθέτησης των λοξών δοκών του φορέα.
