Εικόνα 1: ΦΕΚ 1643/ 11-05-2018, άρθρο 3

Αυθαίρετα < 1995 (κατηγορία Ι)

Στην κατηγορία ΚΙ, κατατάσσονται τα κτίρια τα οποία δεν μελετήθηκαν με χρήση φάσματος απόκρισης σε όρους επιτάχυνσης και τα οποία:

• μελετήθηκαν ή/και κατασκευάστηκαν πριν την εφαρμογή του αντισεισμικού κανονισμού του 1959
• μελετήθηκαν σύμφωνα με τον αντισεισμικό κανονισμό του 1959
• μελετήθηκαν σύμφωνα τον αντισεισμικό κανονισμό του 1959 και τα πρόσθετα άρθρα του 1984−85
• μελετήθηκαν/ελέγχθηκαν με διαφορετικούς αντισεισμικούς κανονισμούς και ένα τμήμα τους ελέγχθηκε με χρήση συντελεστή σεισμικής επιβαρύνσεως ε (π.χ. σε περίπτωση προσθηκών) ή/και απαλλάχτηκε από αντισεισμικό έλεγχο
• έχουν κατασκευαστεί χωρίς οικοδομική άδεια

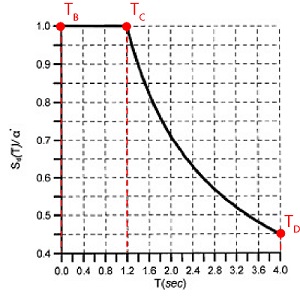

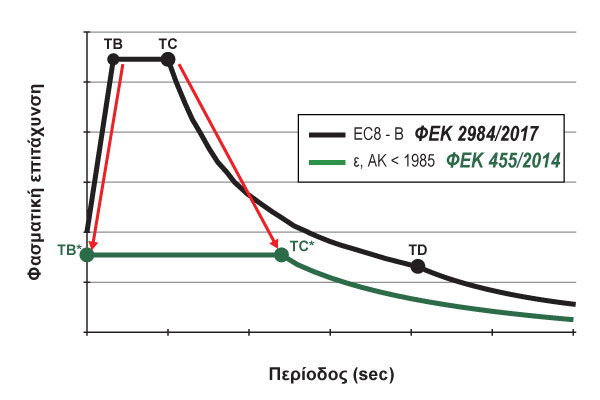

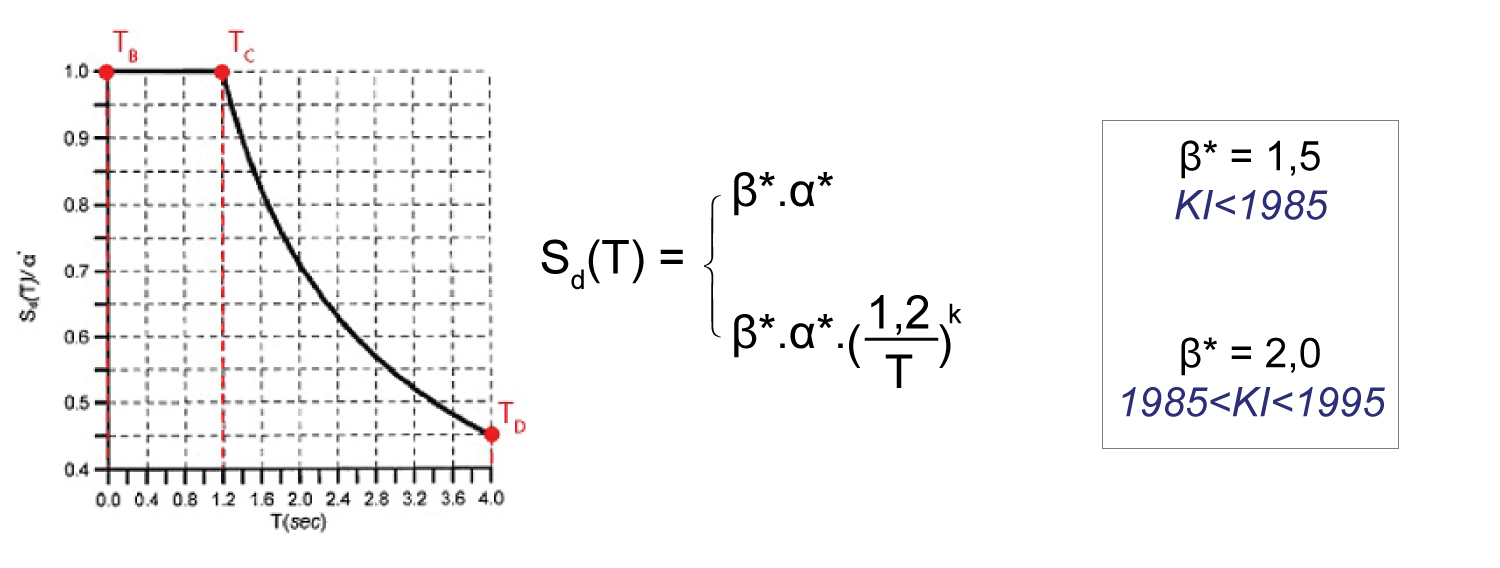

Σχήμα 1: Φάσμα απόκρισης για τις οριζόντιες σεισμικές συνιστώσες.

Έτσι λοιπόν, για τον καθορισμό της σεισμικής δράσης μπορεί να αντικατασταθεί το φάσμα απόκρισης σε όρους επιτάχυνσης του ΚΑΝ.ΕΠΕ. με ένα νέο φάσμα απόκρισης σε όρους επιτάχυνσης όπως προσδιορίζεται στην §2 του άρθρου 4 του ΦΕΚ 455/25-02-2014.
Η τιμή της μέγιστης εδαφικής επιτάχυνσης υπολογίζεται αυτόματα από το πρόγραμμα (από την έκδοση 8.0.0.8 και μετά), σύμφωνα με τον πίνακα 3 του ΦΕΚ455/2014, ανάλογα με την τιμή που θα δοθεί στην παράμετρο «Κτίριο > Φάσμα – Αποτίμηση > Σεισμικό φορτίο – χρόνος κατασκευής» και τυπώνεται στο Tεύχος στα «Δεδομένα φάσματος απόκρισης».

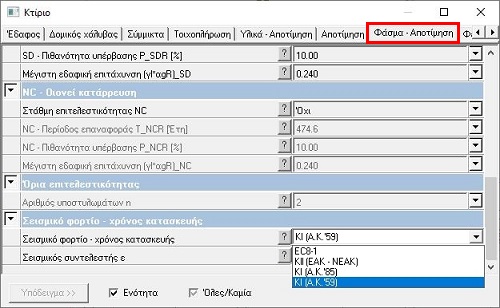

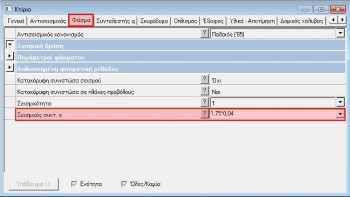

Εικόνα 2: H παράμετρος «Σεισμικό φορτίο – χρόνος κατασκευής» στην καρτέλα «Φάσμα – Αποτίμηση» της οντότητας «Κτίριο».

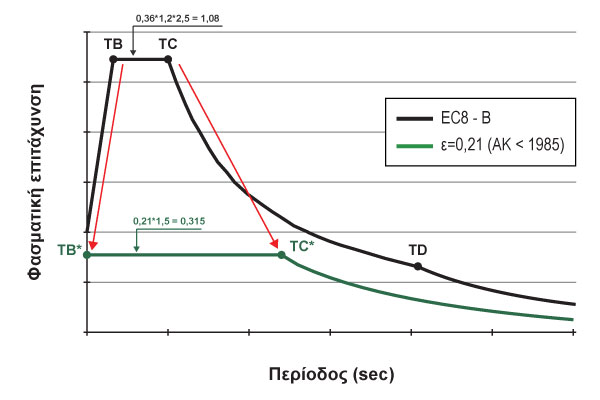

Σχήμα 2: Η ανάλυση πραγματοποιείται βάσει των απομειωμένων σεισμικών δράσεων. Το φάσμα απόκρισης του EC8 προσαρμόζεται στις απαιτήσεις της §2 του άρθρου 4 του ΦΕΚ 455/25-02-2014.

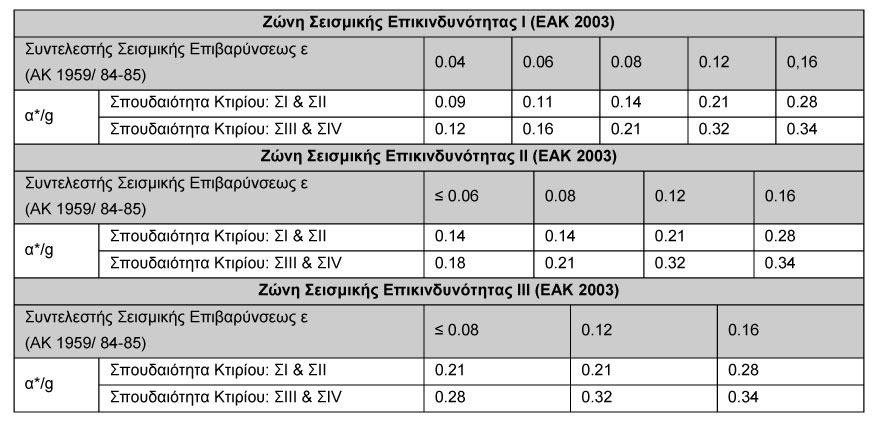

Πίνακας 1: Τιμές οριζόντιας επιτάχυνσης σχεδιασμού α*/g κτιρίων κατηγορίας Ι (ΦΕΚ 455/25-02-2014, Πίνακας 3).

Παράδειγμα

Για κτίριο κατασκευασμένο πριν το 1985 με συντελεστή σεισμικής επιβάρυνσης ε = 0.08, σπουδαιότητας ΣΙΙ που ανήκει σήμερα στη σεισμική ζώνη Ζ2, η επιτάχυνση σχεδιασμού ανηγμένη στην επιτάχυνση της βαρύτητας α*/g προκύπτει ίση με 0,14 (βλ. Πίνακα 1).

Έτσι, στην περίπτωση του ελέγχου με ανελαστική ανάλυση Pushover το φάσμα σχεδιασμού προκύπτει ίσο με Sd = β*.α*/g = 1,5*0,14 = 0,21 όπως επιβεβαιώνουμε και από το διάγραμμα Απαίτησης – Ικανότητας (βλ. Εικόνα 4) και στην περίπτωση ελέγχου με ελαστική ανάλυση Χρονοϊστορίας ίσο με Sα = sqrt [ 2.(β*.α*/g)^2)= sdrt [2.(1,5*0,14)^2]= 0,297, όπως επιβεβαιώνουμε από τα SRSS φάσματα οριζόντιων συνιστωσών (βλ. Εικόνα 6).

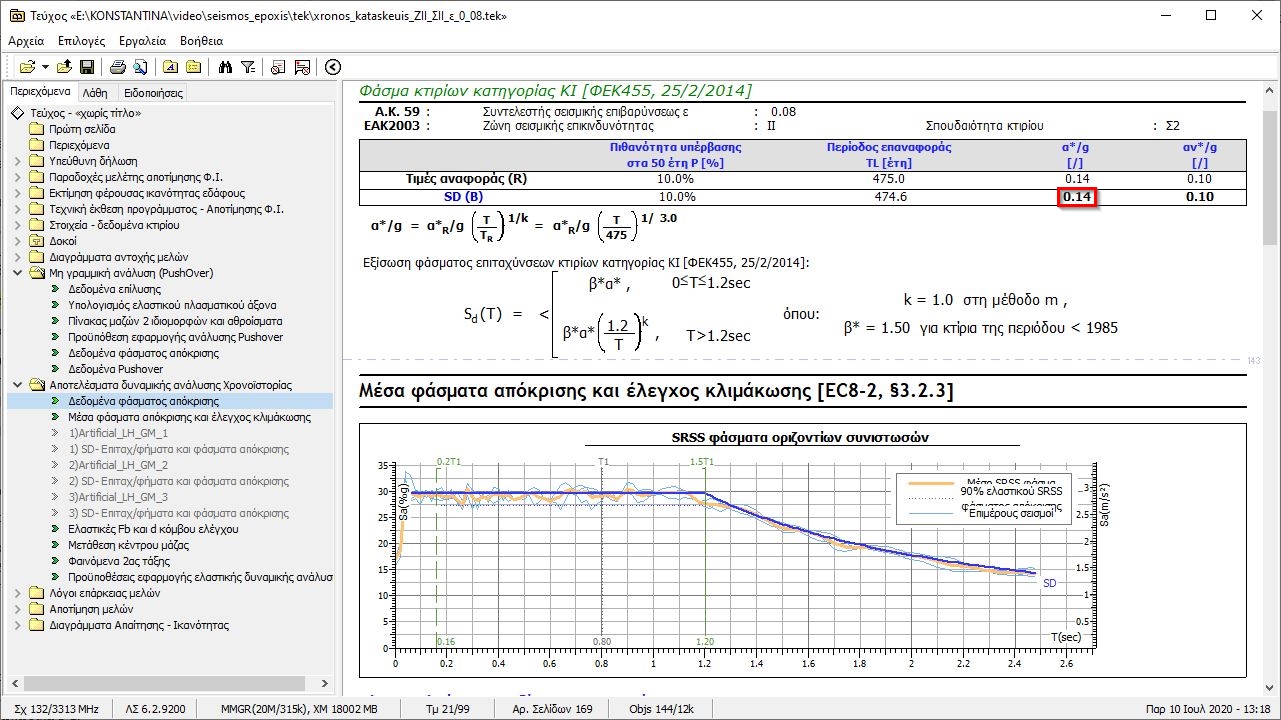

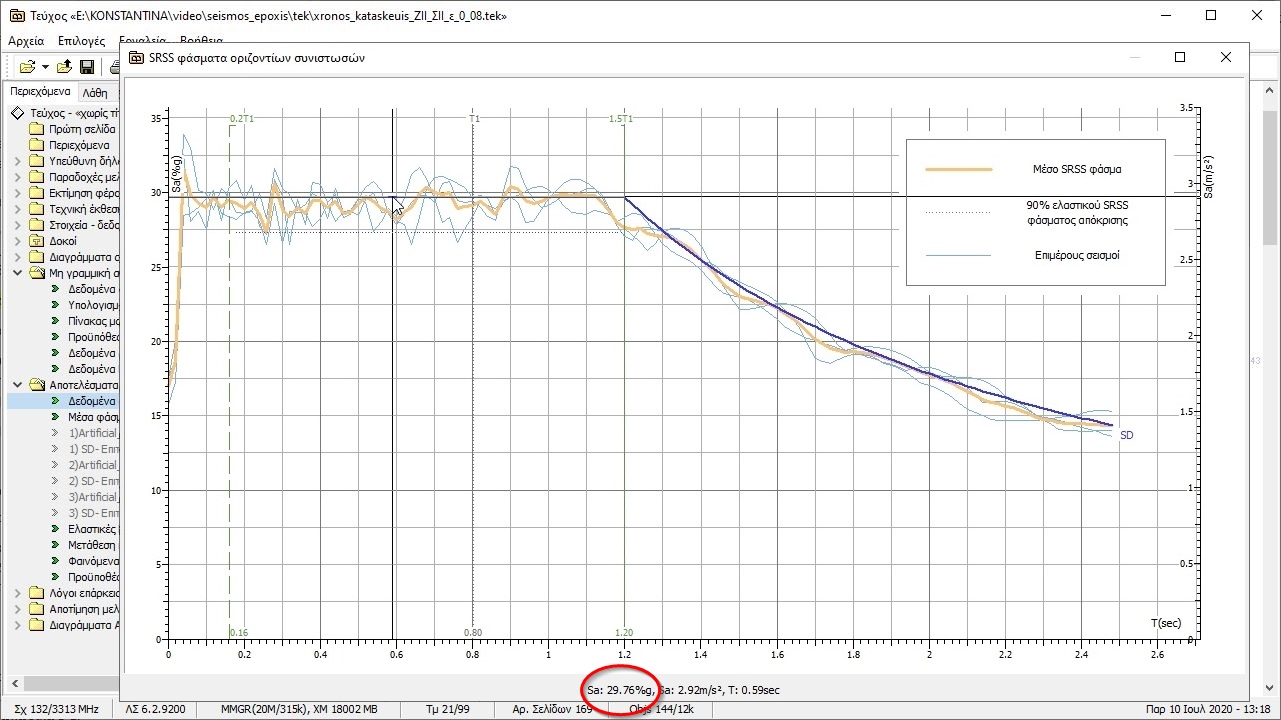

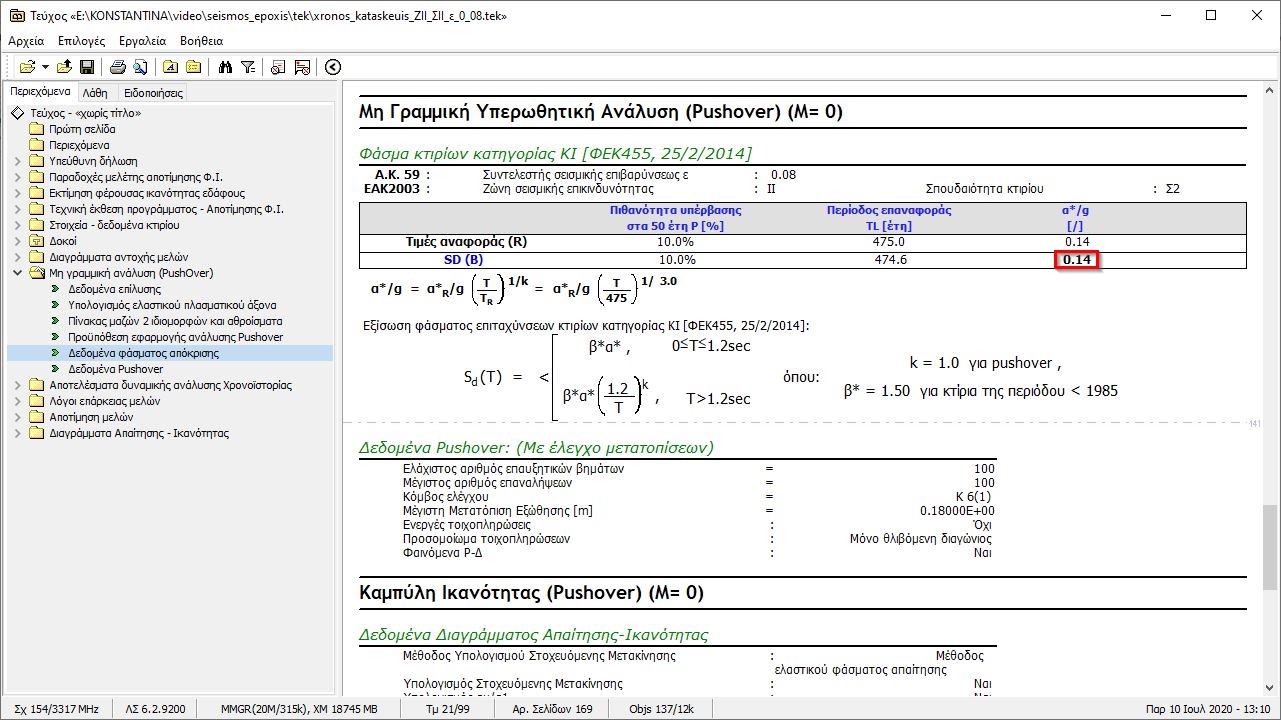

Εικόνα 3: H επιτάχυνση σχεδιασμού, ανηγμένη στην επιτάχυνση της βαρύτητας α*/g, όπως παρουσιάζεται στο Τεύχος αποτελεσμάτων (ανελαστική ανάλυση Pushover).

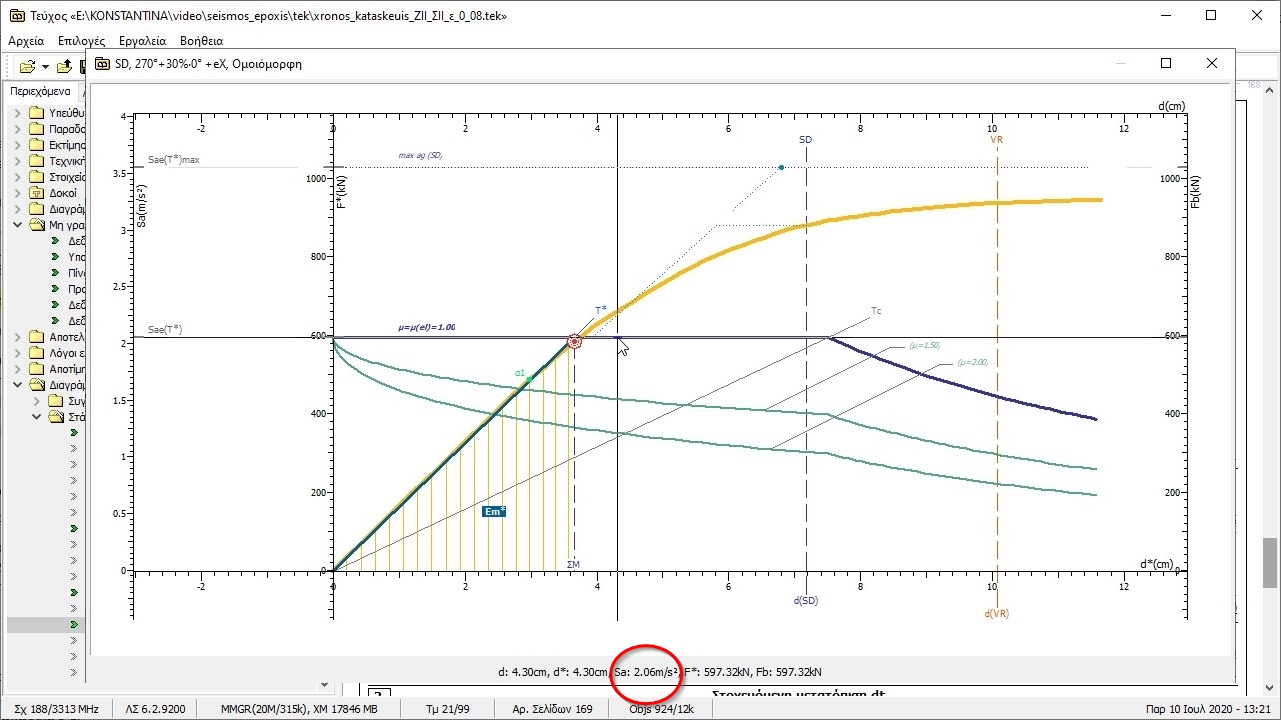

Εικόνα 4: Tο φάσμα σχεδιασμού, στα διαγράμματα Απαίτησης – Ικανότητας του Τεύχους αποτελεσμάτων (ανελαστική ανάλυση Pushover).

Εικόνα 5: H επιτάχυνση σχεδιασμού, ανηγμένη στην επιτάχυνση της βαρύτητας α*/g, όπως παρουσιάζεται στο Τεύχος αποτελεσμάτων (ελαστική ανάλυση Χρονοϊστορίας).

Εικόνα 6: Tο φάσμα σχεδιασμού, στα διαγράμματα Απαίτησης – Ικανότητας του Τεύχους αποτελεσμάτων (ελαστική ανάλυση Χρονοϊστορίας).

• για τον καθορισμό της σπουδαιότητας να χρησιμοποιείται απαραίτητα η παράμετρος «Κτίριο > Φάσμα > Σπουδαιότητα κτιρίου»
• η παράμετρος «Κτίριο > Φάσμα – Αποτίμηση > Συντελεστής σπουδαιότητας γΙ» να μένει πάντα = 1.0

Αυθαίρετα > 1995 (κατηγορία IΙ)

Στη κατηγορία ΚΙΙ κατατάσσονται τα κτίρια τα οποία μελετήθηκαν ή ελέγχθηκαν με χρήση φάσματος απόκρισης σε όρους επιτάχυνσης και την εφαρμογή Δυναμικής Φασματική Μεθόδου (γενική) ή Απλοποιημένης Φασματικής Μεθόδου (Ισοδύναμη Στατική Μέθοδος), δηλαδή κτίρια τα οποία:

• μελετήθηκαν σύμφωνα με τον Αντισεισμικό Κανονισμό ΝΕΑΚ1992−95 (ΦΕΚ 613/Β, 12/10/1992)
• μελετήθηκαν σύμφωνα με τον Αντισεισμικό Κανονισμό ΕΑΚ2000−2003 (ΦΕΚ 2184/Β, 20/12/1999)

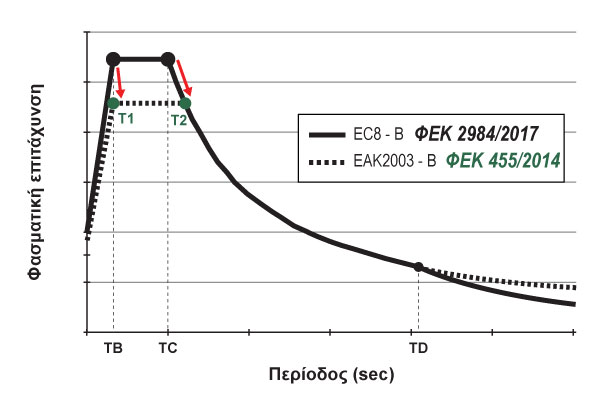

Σχήμα 3: Η ανάλυση πραγματοποιείται βάσει των απομειωμένων σεισμικών δράσεων. Το φάσμα απόκρισης του EC8 προσαρμόζεται στις απαιτήσεις της §2 του άρθρου 4 του ΦΕΚ 455/25-02-2014.

Σύμφωνα με την §2.2 του άρθρου 4 του ΦΕΚ 455/25-02-2014, για τον καθορισμό της σεισμικής δράσης, δεν υιοθετείται το φάσμα απόκρισης σε όρους επιτάχυνσης του ΕC8-1 που χρησιμοποιείται στον ΚΑΝ.ΕΠΕ., αλλά το φάσμα όπως παρουσιάζεται στους αντίστοιχους αντισεισμικούς κανονισμούς (ΝΕΑΚ & ΕΑΚ).

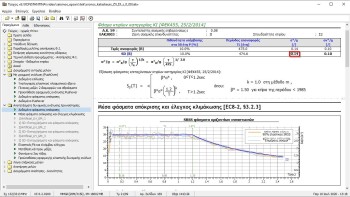

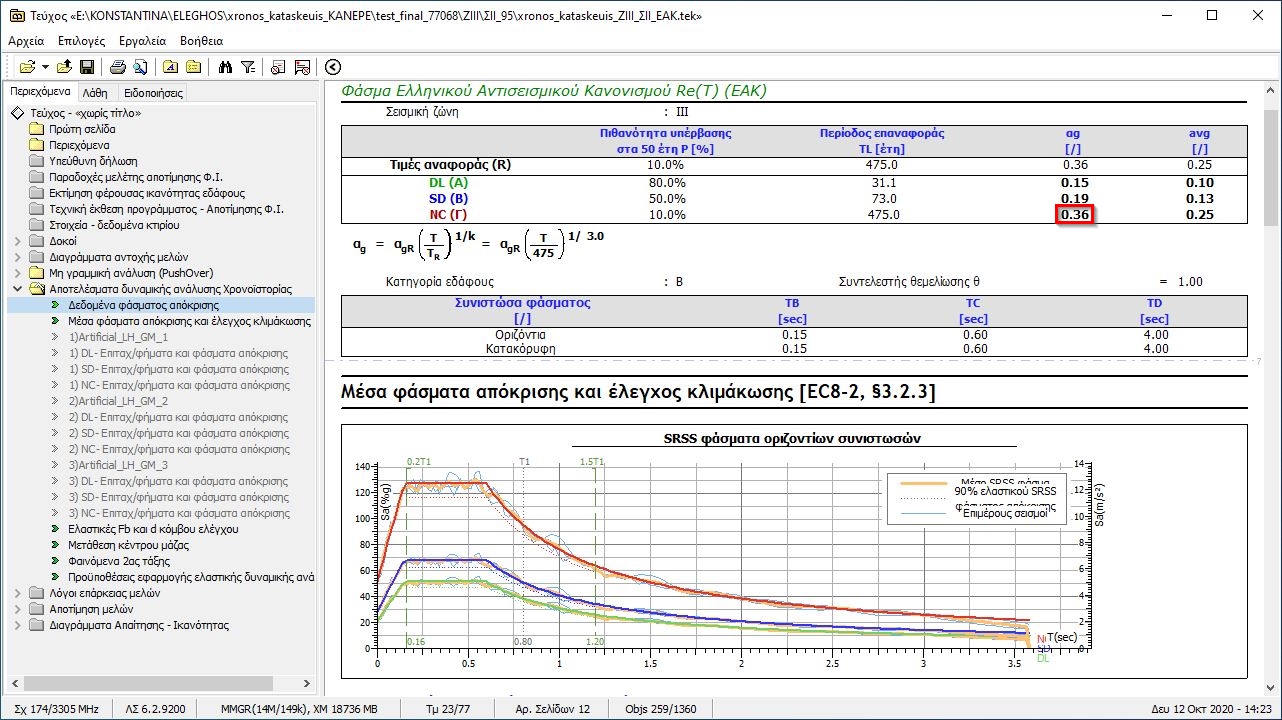

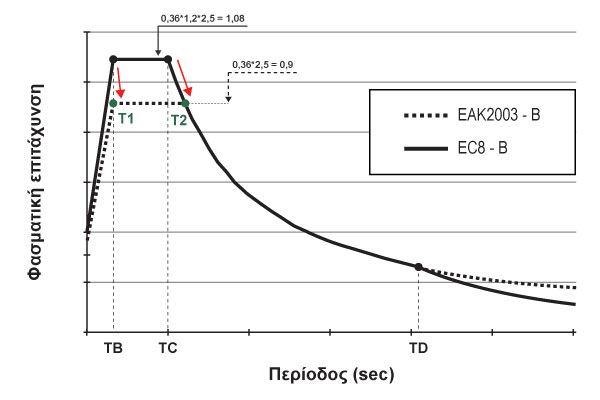

Εικόνα 7: Δείτε αναλυτικά πώς προκύπτει η παραπάνω σχέση στην §2.1.2 του εγχειριδίου «Παράδειγμα αποτίμησης της Φ.Ι. σεισμόπληκτου κτιρίου».

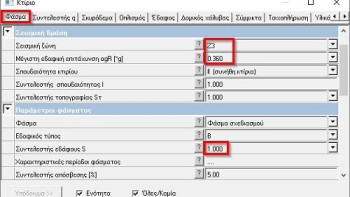

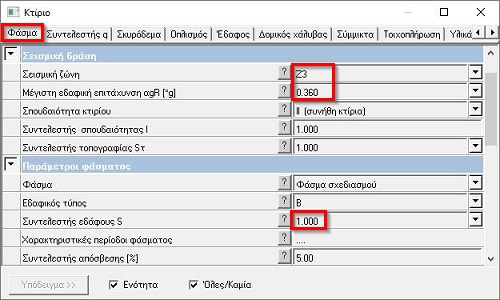

Εικόνα 8: Οι παράμετροι «Μέγιστη εδαφική επιτάχυνση» και «Συντελεστής εδάφους S» στην καρτέλα «Φάσμα» της οντότητας «Κτίριο».

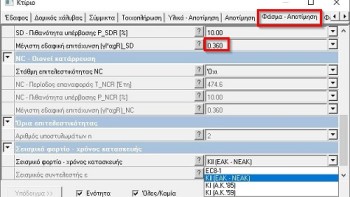

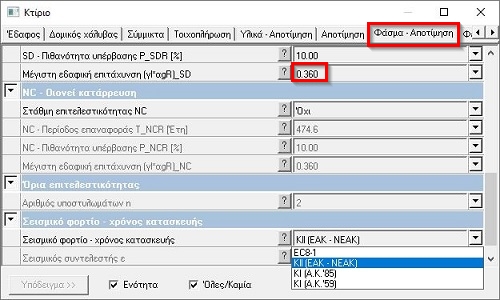

Εικόνα 9: H παράμετρος «Σεισμικό φορτίο – χρόνος κατασκευής» στην καρτέλα «Φάσμα – Αποτίμηση» της οντότητας «Κτίριο»..

Η τιμή της μέγιστης εδαφικής επιτάχυνσης υπολογίζεται αυτόματα από το πρόγραμμα (από την έκδοση 8.0.0.8 και μετά), σύμφωνα με τον πίνακα 3 του ΦΕΚ455/2014, ανάλογα με:

• την τιμή που θα δοθεί στην παράμετρο «Κτίριο > Φάσμα – Αποτίμηση > Σεισμικό φορτίο – χρόνος κατασκευής»
• την τιμή, της επιτάχυνσης σχεδιασμού αgR που ίσχυε κατά τη φάση μελέτης του υφισταμένου κτιρίου, που θα δοθεί στην αντίστοιχη παράμετρο στην καρτέλα «Κτίριο > Φάσμα ή Φάσμα – Αποτίμηση»
• την τιμή του συντελεστή θεμελίωσης θ του ΕΑΚ, ο οποίος εισάγεται ως o συντελεστής εδάφους S στην αντίστοιχη παράμετρο στην καρτέλα «Κτίριο > Φάσμα»

Παράδειγμα
Για κτίριο κατασκευασμένο μετά το 1995, κατηγορίας σπουδαιότητας II (γΙ=1,0), στη ζώνη σεισμικής επικινδυνότητας ΙΙΙ (αgR=0,36) έχουμε:
αg = 0,36*x1,0 = 0,36
Έτσι, στην περίπτωση του ελέγχου με ανελαστική ανάλυση Pushover το φάσμα σχεδιασμού προκύπτει ίσο με Sd = β*.α*/g = 2,5*0,36 = 0,9 όπως επιβεβαιώνουμε και από το διάγραμμα Απαίτησης – Ικανότητας (βλ. Εικόνα 11) και στην περίπτωση ελέγχου με ελαστική ανάλυση Χρονοϊστορίας ίσο με Sα = sqrt [ 2.(β*.α*/g)^2)= sdrt [2.(2,5*0,36)^2]= 1,273, όπως επιβεβαιώνουμε από τα SRSS φάσματα οριζόντιων συνιστωσών (βλ. Εικόνα 13).

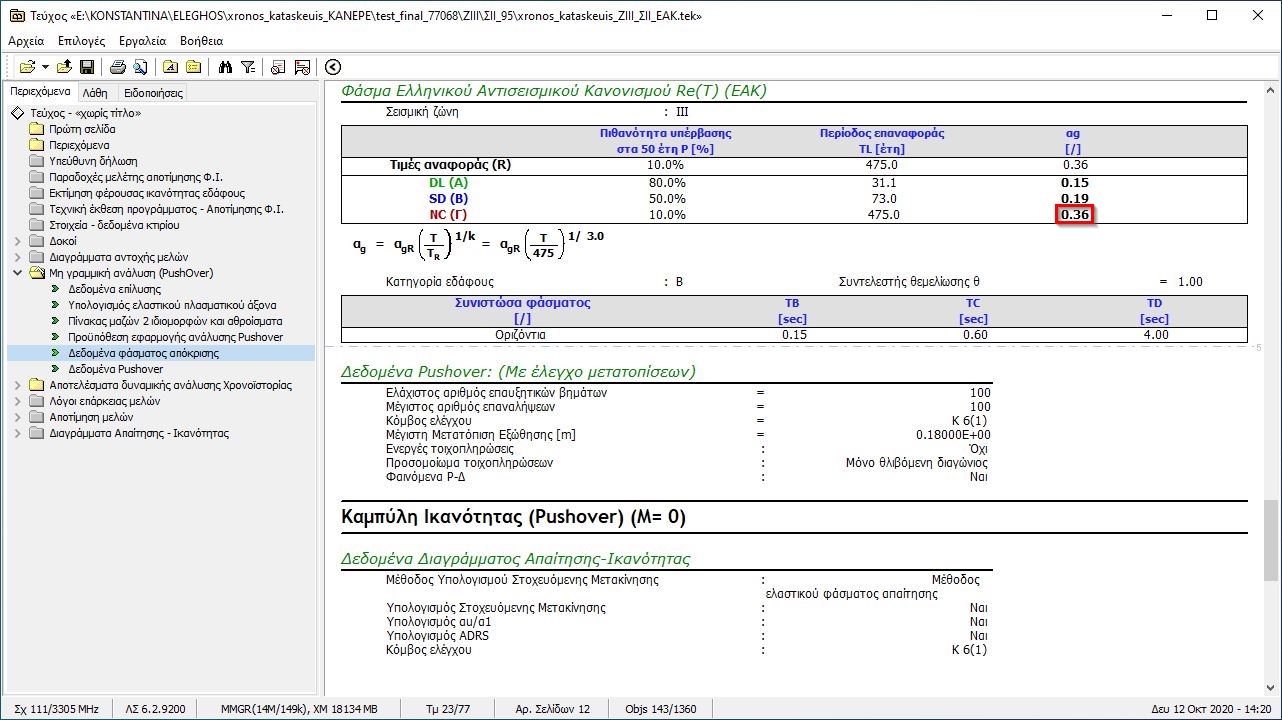

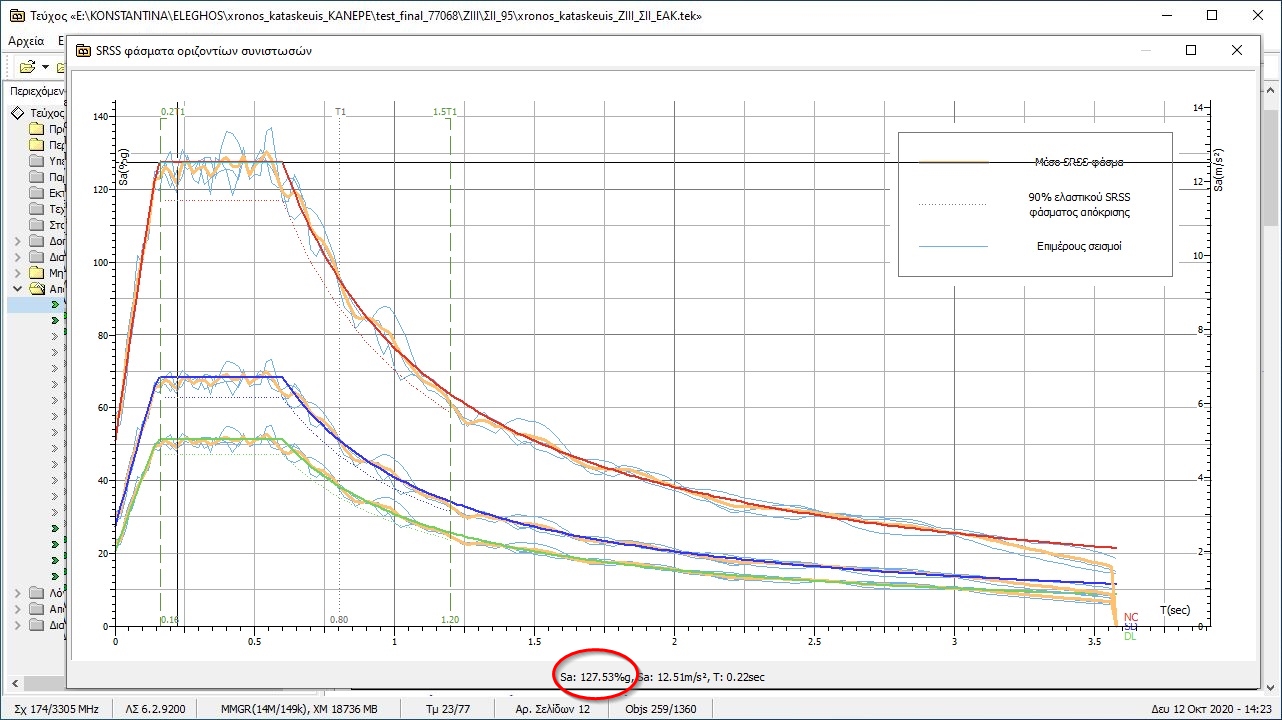

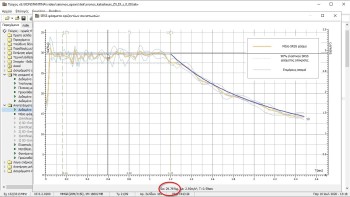

Εικόνα 10: H επιτάχυνση σχεδιασμού, ανηγμένη στην επιτάχυνση της βαρύτητας α*/g, όπως παρουσιάζεται στο Τεύχος αποτελεσμάτων (ανελαστική ανάλυση Pushover).

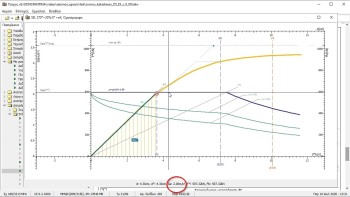

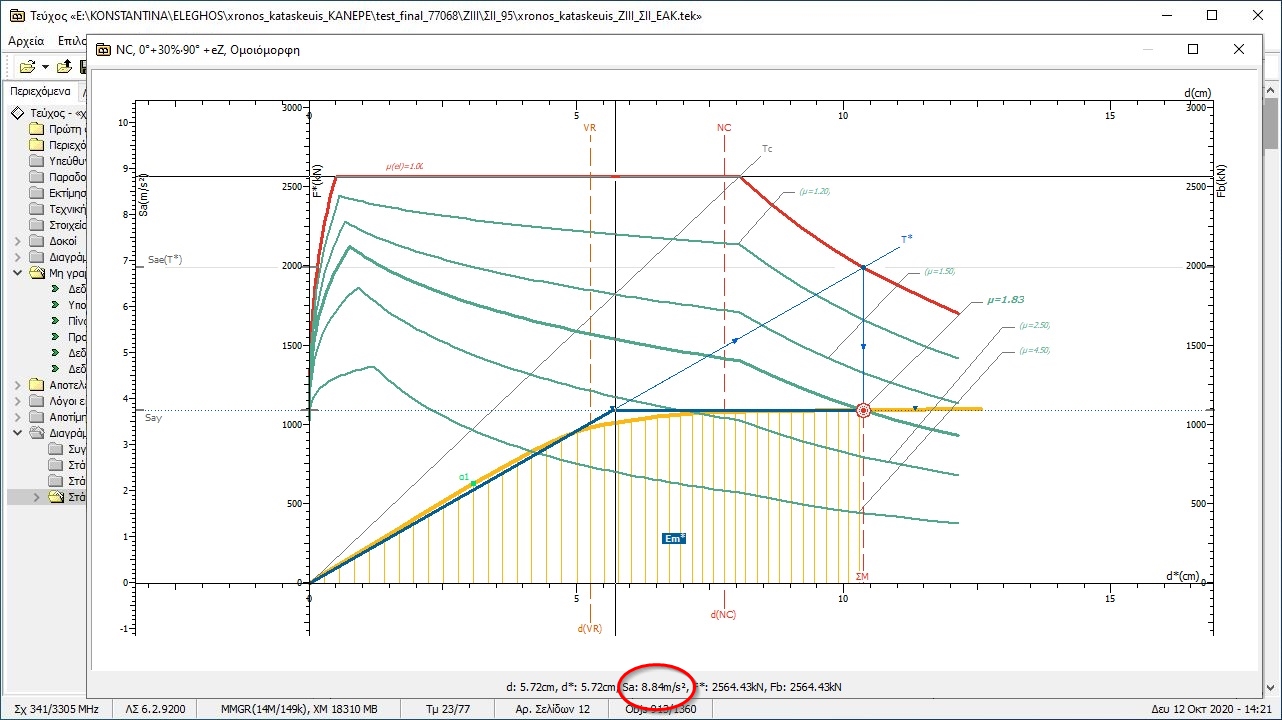

Εικόνα 11: Tο φάσμα σχεδιασμού, στα διαγράμματα Απαίτησης – Ικανότητας του Τεύχους αποτελεσμάτων (ανελαστική ανάλυση Pushover).

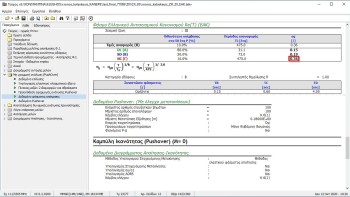

Εικόνα 12: H επιτάχυνση σχεδιασμού, ανηγμένη στην επιτάχυνση της βαρύτητας α*/g, όπως παρουσιάζεται στο Τεύχος αποτελεσμάτων (ελαστική ανάλυση Χρονοϊστορίας).

Εικόνα 13: Tο φάσμα σχεδιασμού, στα διαγράμματα Απαίτησης – Ικανότητας του Τεύχους αποτελεσμάτων (ελαστική ανάλυση Χρονοϊστορίας).

The post Μελέτη στατικής επάρκειας (ΜΣΕ) με τον ευνοϊκό συνδυασμό σεισμού εποχής και ΚΑΝΕΠΕ appeared first on LH Λογισμική.

Εικόνα 1: ΦΕΚ 1643/ 11-05-2018, άρθρο 3

Αυθαίρετα < 1995 (κατηγορία Ι)

Έτσι λοιπόν, για τον καθορισμό της σεισμικής δράσης μπορεί να αντικατασταθεί το φάσμα απόκρισης σε όρους επιτάχυνσης του ΚΑΝ.ΕΠΕ. με ένα νέο φάσμα απόκρισης σε όρους επιτάχυνσης όπως προσδιορίζεται στην §2 του άρθρου 4 του ΦΕΚ 455/25-02-2014.

Σχήμα 1: Φάσμα απόκρισης για τις οριζόντιες σεισμικές συνιστώσες.

Οι τροποποιήσεις που απαιτούνται στο Fespa ώστε το φάσμα απόκρισης ΕC8 να προσαρμοσθεί στις απαιτήσεις του ΦΕΚ 455/25-02-2014 είναι:

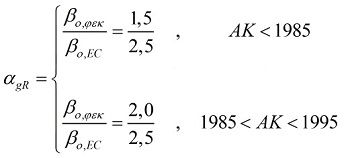

Εικόνα 2: Δείτε αναλυτικά πώς προκύπτει η παραπάνω σχέση στην §2.1.2 του εγχειριδίου «Παράδειγμα αποτίμησης της Φ.Ι. σεισμόπληκτου κτιρίου».

Σχήμα 2: Οι τροποποιήσεις που απαιτούνται ώστε το φάσμα απόκρισης EC8 να προσαρμοσθεί στις απαιτήσεις της §2 του άρθρου 4 του ΦΕΚ 455/25-02-2014.

Πίνακας 1: Τιμές οριζόντιας επιτάχυνσης σχεδιασμού α*/g κτιρίων κατηγορίας Ι (ΦΕΚ 455/25-02-2014, Πίνακας 3).

Παράδειγμα
Για ε=0.12, ζώνη σεισμικής επικινδυνότητας ΙΙΙ (π.χ. Κεφαλλονιά) και σπουδαιότητα κτιρίου ΙΙ που χτίστηκε πριν το 1985, έχουμε:
αgR = α*x1,5/2,5 = 0,21×1,5/2,5 = 0,126

Για αντίστοιχο κτίριο που χτίστηκε μετά το 1985:
αgR = α*x2,0/2,5 = 0,21×2,0/2,5 = 0,168

Αυθαίρετα > 1995 (κατηγορία IΙ)

Σύμφωνα με την §2.2 του άρθρου 4 του ΦΕΚ 455/25-02-2014, για τον καθορισμό της σεισμικής δράσης, δεν υιοθετείται το φάσμα απόκρισης σε όρους επιτάχυνσης του ΕC8-1 που χρησιμοποιείται στον ΚΑΝ.ΕΠΕ., αλλά το φάσμα όπως παρουσιάζεται στους αντίστοιχους αντισεισμικούς κανονισμούς (ΝΕΑΚ & ΕΑΚ).

Σχήμα 3: Οι τροποποιήσεις που απαιτούνται ώστε το φάσμα απόκρισης EC8 να προσαρμοσθεί στις απαιτήσεις της §2 του άρθρου 4 του ΦΕΚ 455/25-02-2014.

Οι τροποποιήσεις που απαιτούνται στο Fespa ώστε το φάσμα απόκρισης ΕC8 να προσαρμοσθεί στις απαιτήσεις του ΦΕΚ 455/25-02-2014 είναι:

Εικόνα 3: Δείτε αναλυτικά πώς προκύπτει η παραπάνω σχέση στην §2.1.2 του εγχειριδίου «Παράδειγμα αποτίμησης της Φ.Ι. σεισμόπληκτου κτιρίου».

Παράδειγμα
Για κατηγορία σπουδαιότητας II (γΙ=1,0) και για ζώνη σεισμικής επικινδυνότητας ΙΙΙ (αgR=0,36) έχουμε:
αg = 0,36*x1,0 = 0,36

The post Μελέτη στατικής επάρκειας (ΜΣΕ) με σεισμό εποχής και ΚΑΝΕΠΕ appeared first on LH Λογισμική.

Η τελική σεισμική επιτάχυνση ag για την εκάστοτε επιτελεστικότητα προκύπτει από τη σχέση του EC8-1 §2.1(4), τα αποτελέσματα της οποίας παρουσιάζονται στην Εικόνα 1 για κάθε σεισμική ζώνη:

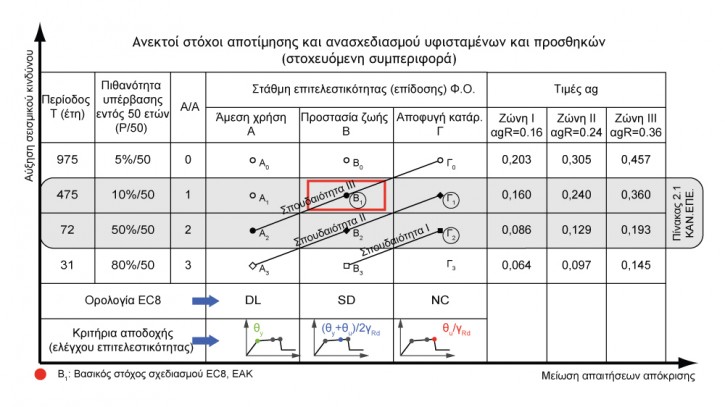

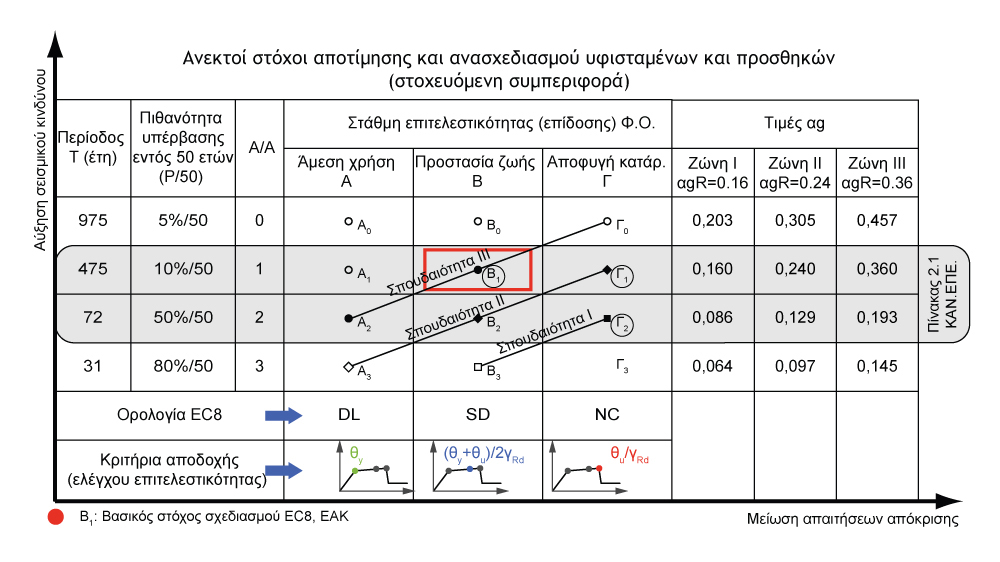

Εικόνα 1:Επιλογή ανεκτών στόχων αποτίμησης σύμφωνα με το παράρτημα 2.1 του ΚΑΝ.ΕΠΕ

Στην περίπτωση που εφαρμόζεται ως μέθοδος ελέγχου επάρκειας η ανελαστική ανάλυση Pushover ή η ελαστική ανάλυση χρονοϊστορίας με τοπικούς δείκτες πλαστιμότητας m, η εύρεση μόνο της σεισμικής επιτάχυνσης ag αρκεί. Αντίθετα, όταν χρησιμοποιείται η μέθοδος του καθολικού δείκτη συμπεριφοράς q πρέπει να ορίζονται επιπλέον οι τιμές του για κάθε στάθμη επιτελεστικότητας. Συνεπώς, επιλέγεται αρχικά η τιμή του q’ σύμφωνα με τον πίνακα Σ4.4 του ΚΑΝ.ΕΠΕ για τη στάθμη επιτελεστικότητας SD και στη συνέχεια οι υπόλοιπες τιμές για τις στάθμες DL, NC προκύπτουν από τον πίνακα 4.1 του ΚΑΝ.ΕΠΕ.

The post Πώς επιλέγω την επιτελεστικότητα (σεισμική επιτάχυνση ag) για έλεγχο επάρκειας (ΜΣΕ); appeared first on LH Λογισμική.

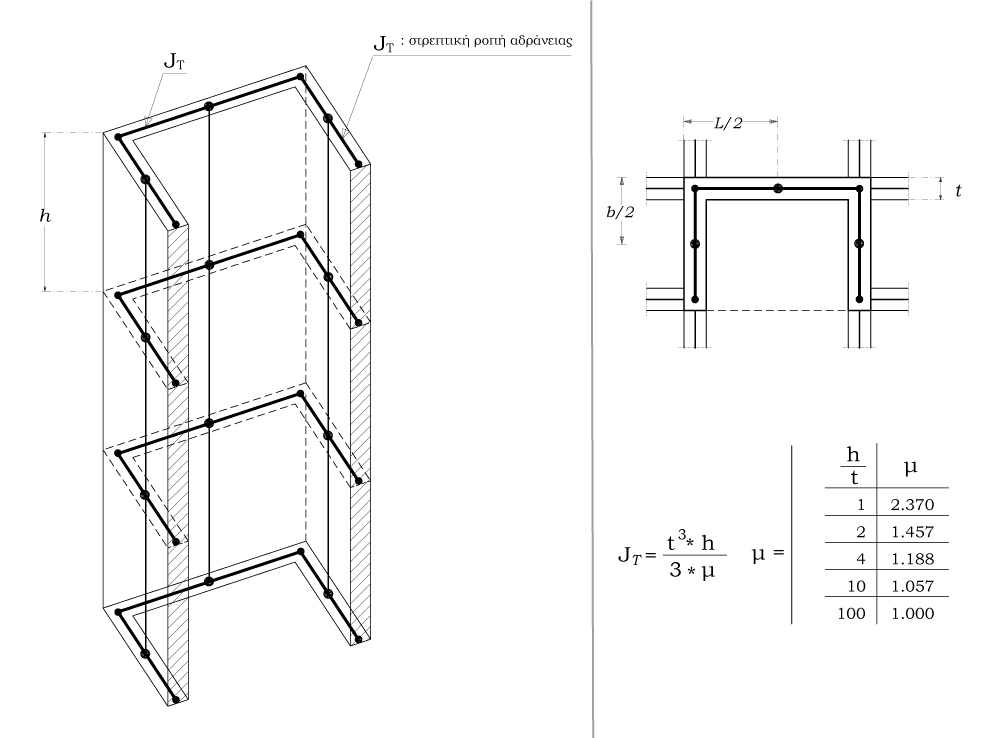

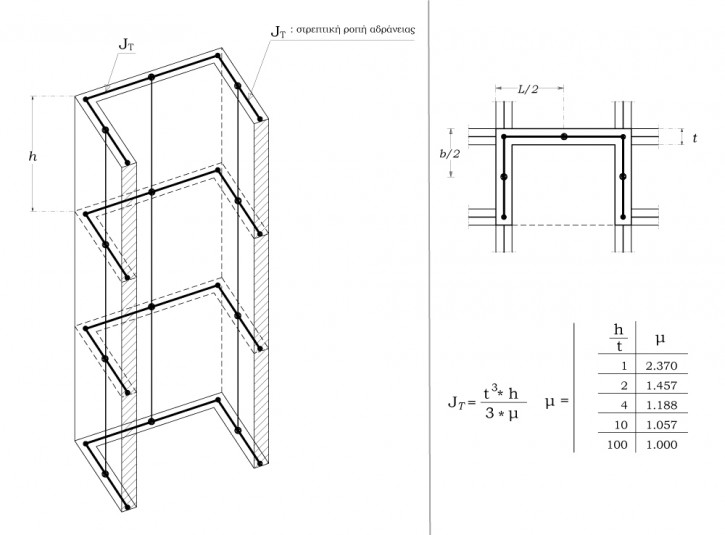

Ισοδύναμο πλαισιακό προσομοίωμα πυρήνα ανελκυστήρα με χρήση ανεξάρτητων διατομών τοιχωμάτων και σύνδεσή τους με δεσμικές δοκούς μεγάλης καμπτικής και στρεπτικής δυσκαμψίας

The post Ποιό είναι το ισοδύναμο πλαισιακό προσομοίωμα πυρήνα ανελκυστήρα; appeared first on LH Λογισμική.

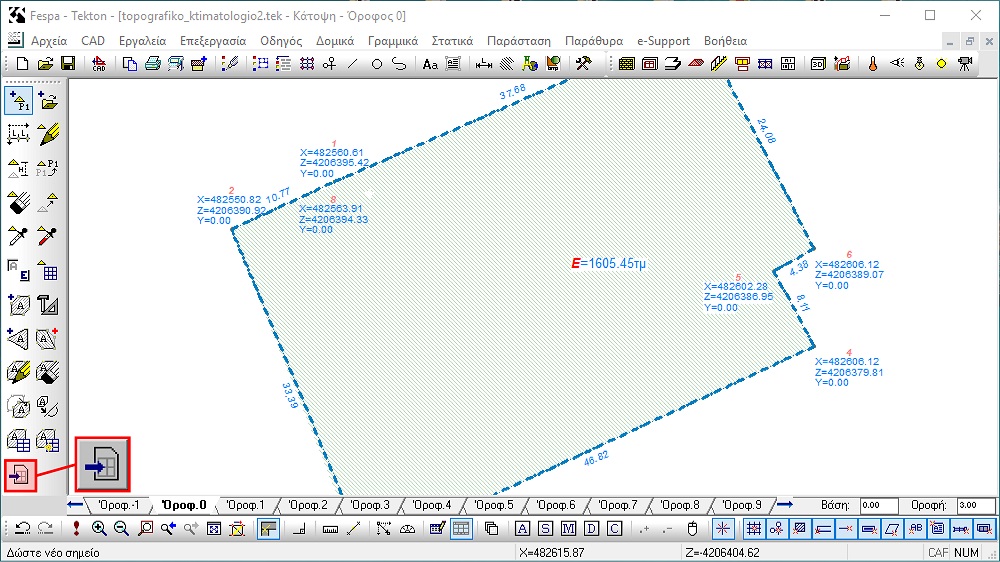

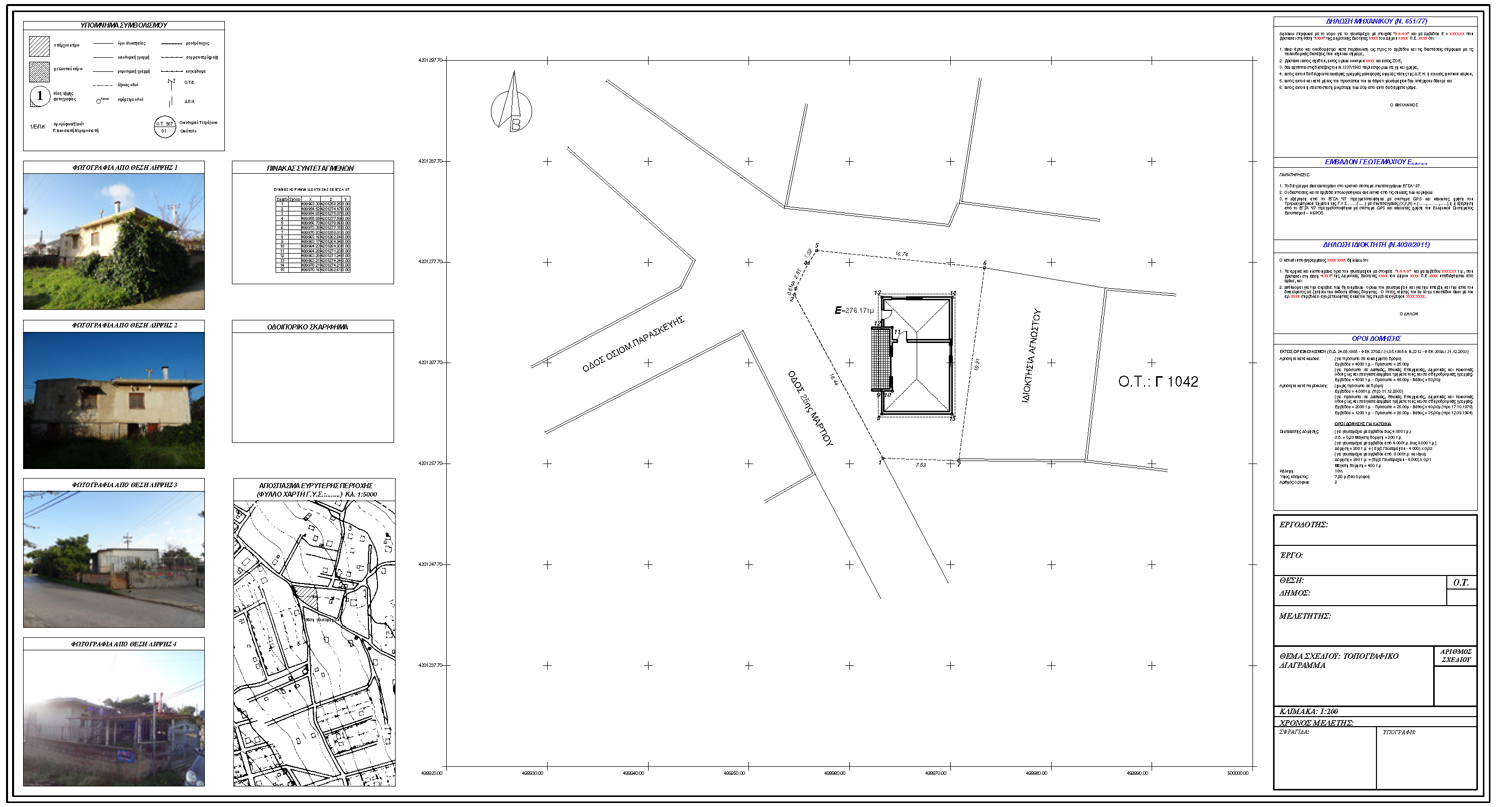

Διαδικασία εξαγωγής τοπογραφικού απο αρχιτεκτονικό πρόγραμμα Tekton και η εισαγωγή του στην εφαρμογή του Κτηματολογίου

• Κάντε κλικ στην οντότητα «Τοπογραφικό» της εργαλειογραμμής «Βασικά».
• Επιλέξτε την εντολή «Αντιγραφή εμβαδών και σημείων στο πρόχειρο» (Εικόνα 1).

Εικόνα 1: Στις εντολές του τοπογραφικού επιλέξτε την εντολή «Αντιγραφή εμβαδών και σημείων στο πρόχειρο»

• Ανοίξτε την εφαρμογή «Notepad» ή «Σημειωματάριο» των Windows, κάντε δεξί κλίκ και «Επικόλληση» ή «Paste». Διαγράψτε τις καταχωρήσεις των εμβαδών των πολυγώνων στο τέλος του αρχείου καθώς και την τρίτη στήλη με τα υψόμετρα (Εικόνα 2).

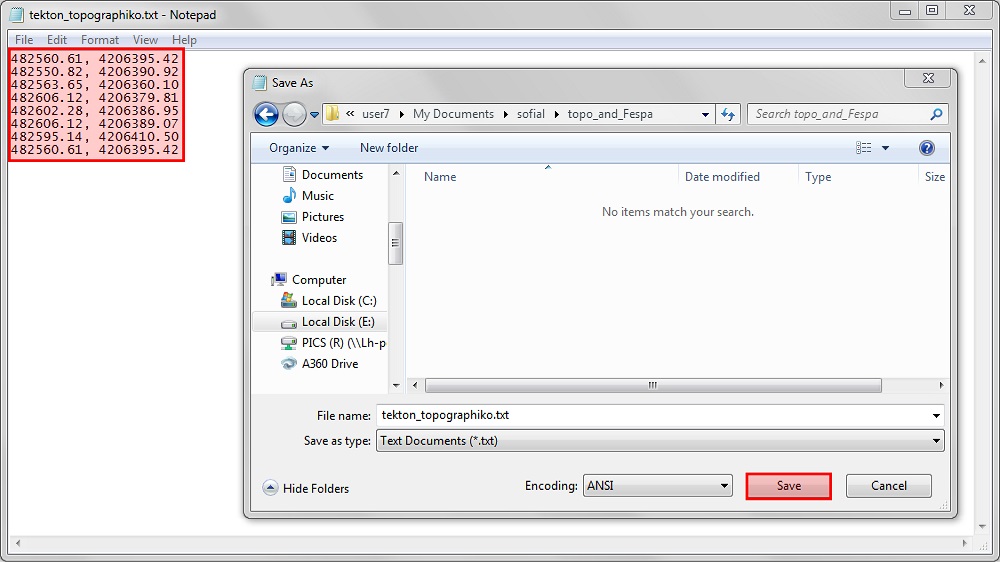

• Το τελικό αρχείο έχει τη μορφή της Εικόνας 3. Επιλέξτε «Αρχείο» > «Αποθήκευση ώς» και αποθηκεύστε το αρχείο ώς κείμενο μορφής .txt

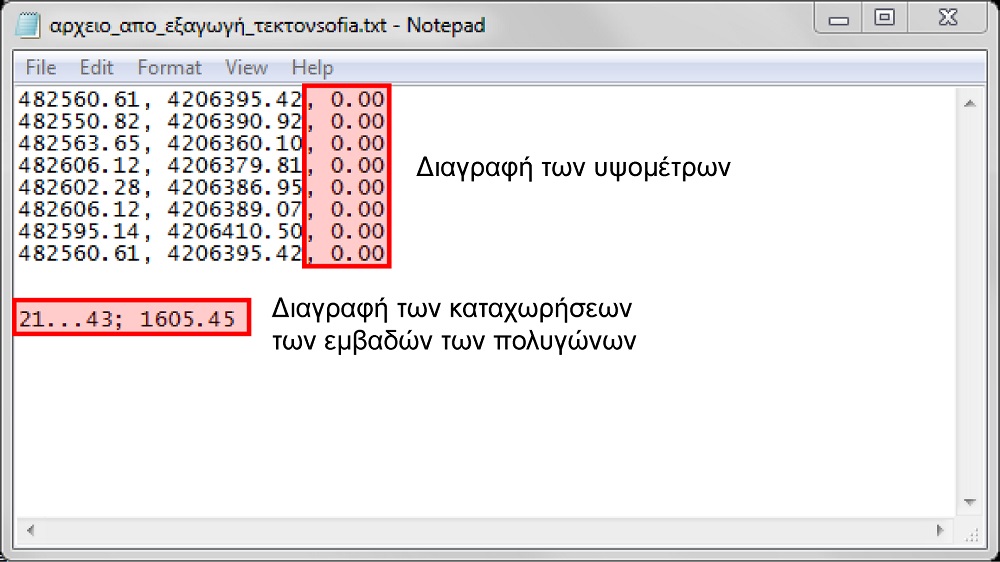

Εικόνα 2: Στο αρχείο .txt διαγραφή των καταχωρήσεων των εμβαδών των πολυγώνων & και της τρίτη στήλη με τα υψόμετρα.

Εικόνα 3: Το τελικό αρχείο πρέπει να είναι αυτής της μορφής.

• Μεταβείτε στην ιστοσελίδα του κτηματολογίου, https://gis.ktimanet.gr.
• Επιλέξτε “Browse” ή «Αναζήτηση», εντοπίστε το αρχείο .txt και κάντε κλικ στο «Καταχώρηση» . Το τοπογραφικό διάγραμμα θα απεικονιστεί στην πραγματική του θέση ( Εικόνα 5).

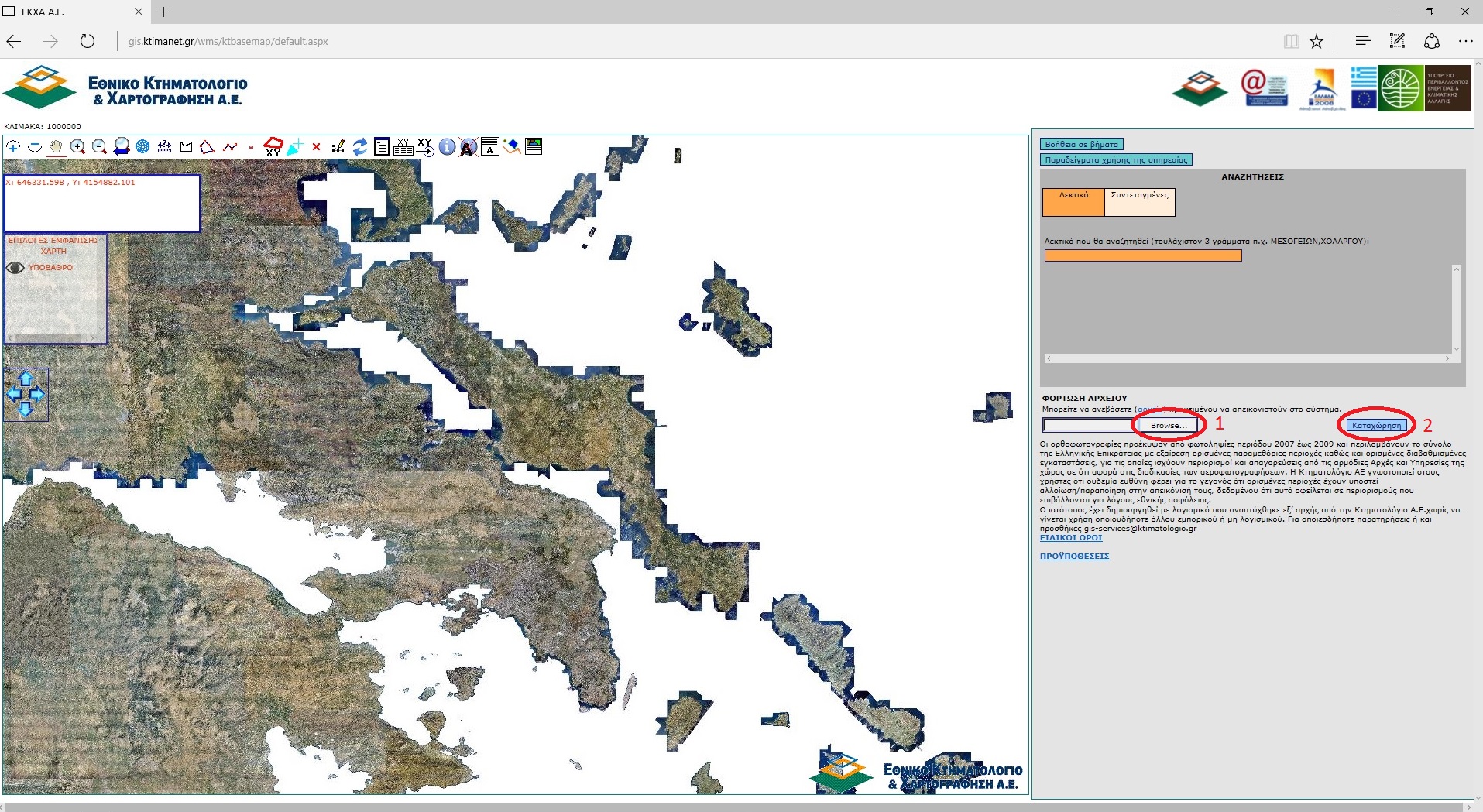

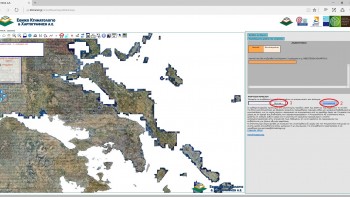

Εικόνα 4: Πατάμε το κουμπί 1 “Browse”, επιλέγουμε το αρχείο .txt και πατάμε το κουμπί 2 «Καταχώρηση».

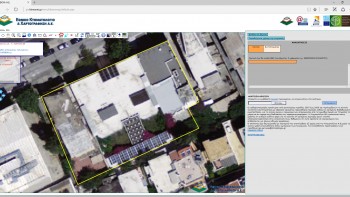

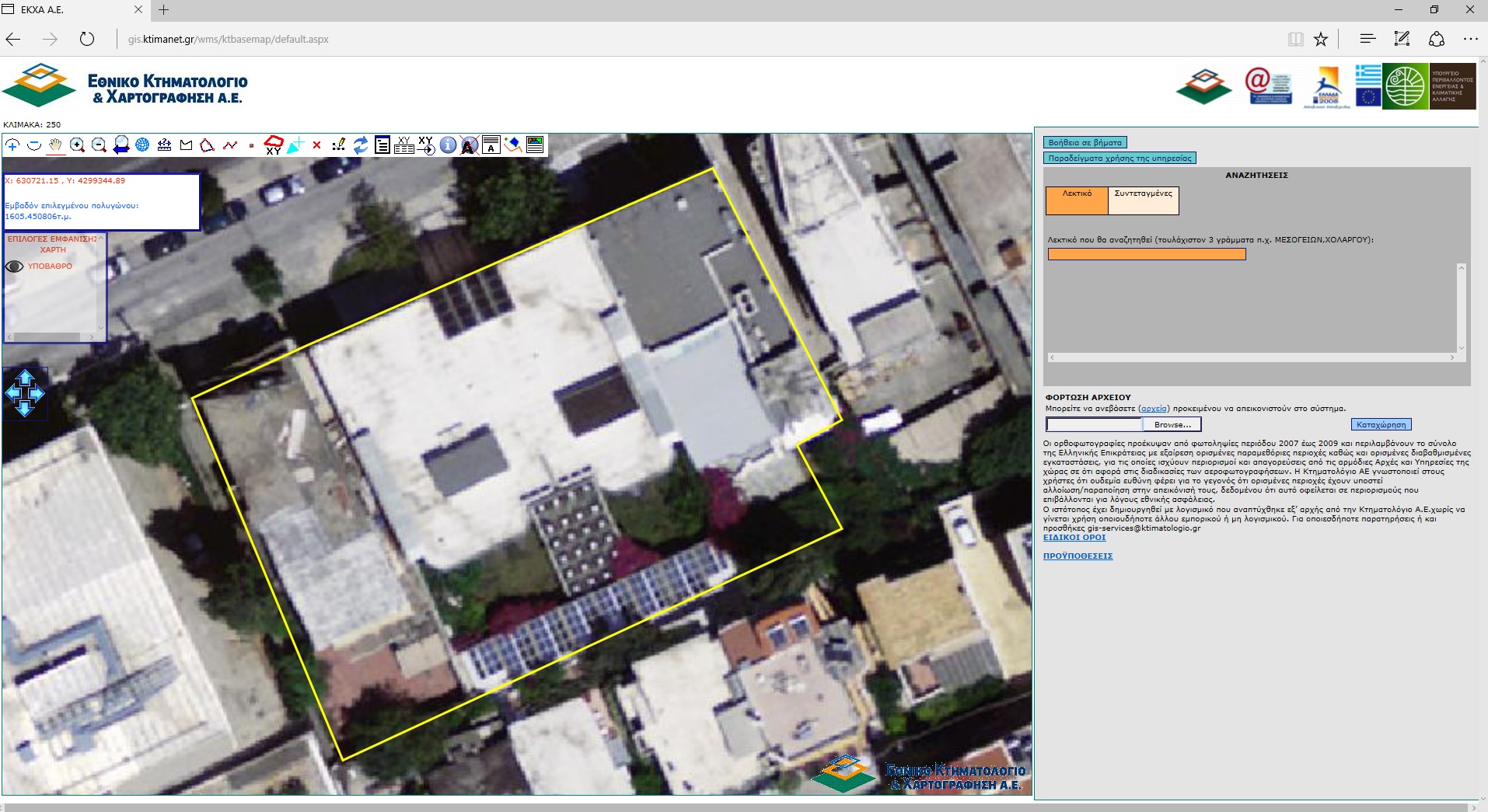

Εικόνα 5:Το αρχείο μας θα απεικονιστεί στην πραγματική του θέση.

• Συμβουλή 1: Άν το αρχείο σας είναι μεγάλο, για να αφαιρέσετε τα υψόμετρα εύκολα, μπορείτε να εισάγετε το αρχείο στο Excel και να σβήσετε τη 3η στήλη με μία κίνηση.

• Συμβουλή 2: Άν απλά θέλετε να εξάγετε τα σημεία τα οποία βάλατε κατα τη διάρκεια της μελέτης, αυτά εμφανίζοναι πάντα τελευταία στη σειρά στο παραγόμενου αρχείο κειμένου για εύκολη επιλογή.

The post Πώς εξάγω τοπογραφικό διάγραμμα από το Tekton για εισαγωγή στην εφαρμογή του κτηματολογίου; appeared first on LH Λογισμική.

• Από την εργαλειογραμμή «Βασικά» επιλέξτε «Όψη σε χαρτί» για να μεταβείτε στο περιβάλλον του «Χαρτιού» (ppr). Κάντε κλικ στην εντολή «Καθορισμός εκτυπωτή» για να καθορίσετε τον εκτυπωτή που θα χρησιμοποιήσετε (Εικόνα 1).

• Στο παράθυρο «Print Setup» επιλέξτε ως «εικονικό» εκτυπωτή κάποιο πρόγραμμα που έχετε εγκαταστήσει στον Η/Υ σας και μετατρέπει σε pdf διάφορες μορφές αρχείων, π.χ. το CutePDF Writer που διατείθεται δωρεάν (freeware). Στη συνέχεια καθορίστε τις υπόλοιπες ιδιότητες του χαρτιού που παίζουν ρόλο στην εκτύπωση, όπως πχ το μέγεθος του χαρτιού, τον προσανατολισμό, κλπ (Εικόνα 2).

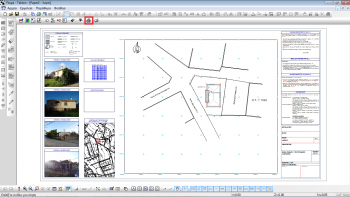

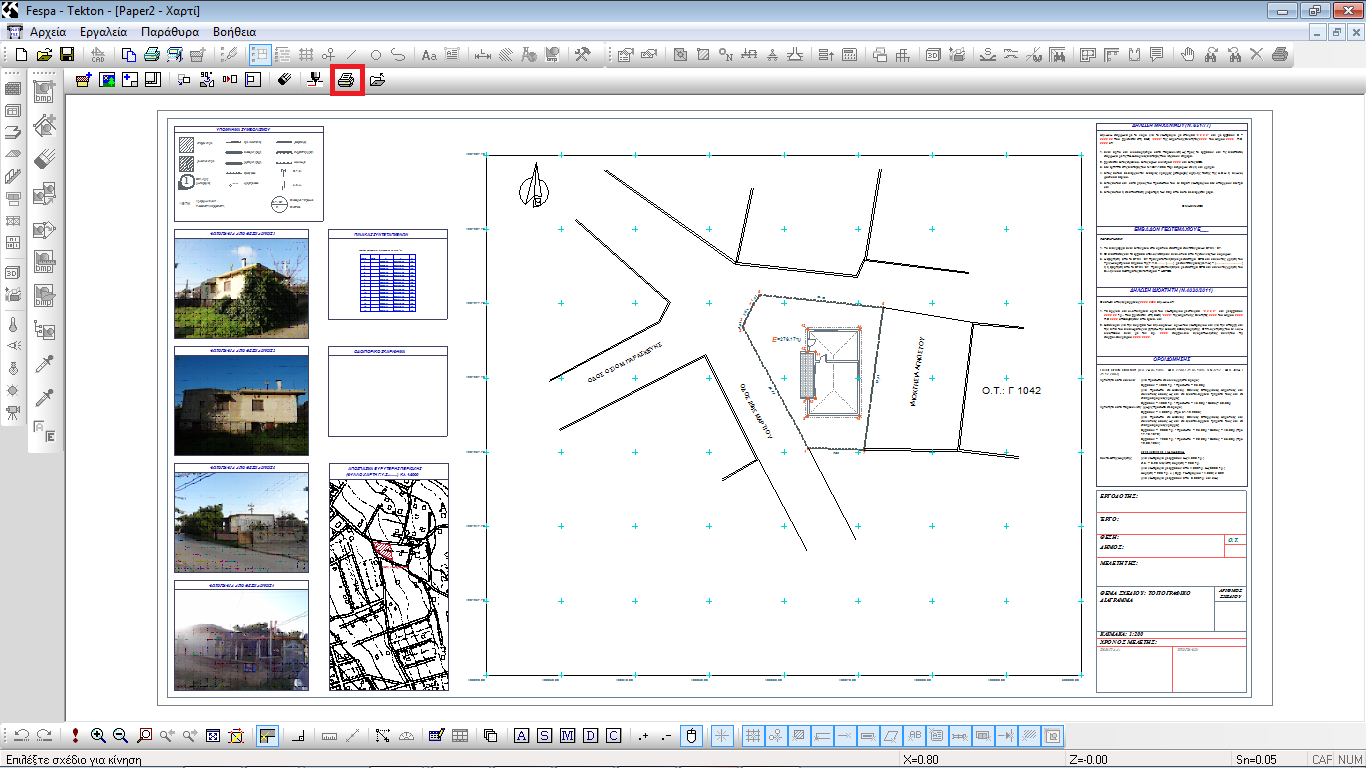

Εικόνα 1: Στο περιβάλλον του «Χαρτιού» (ppr) κάντε κλικ στην εντολή «Καθορισμός εκτυπωτή»

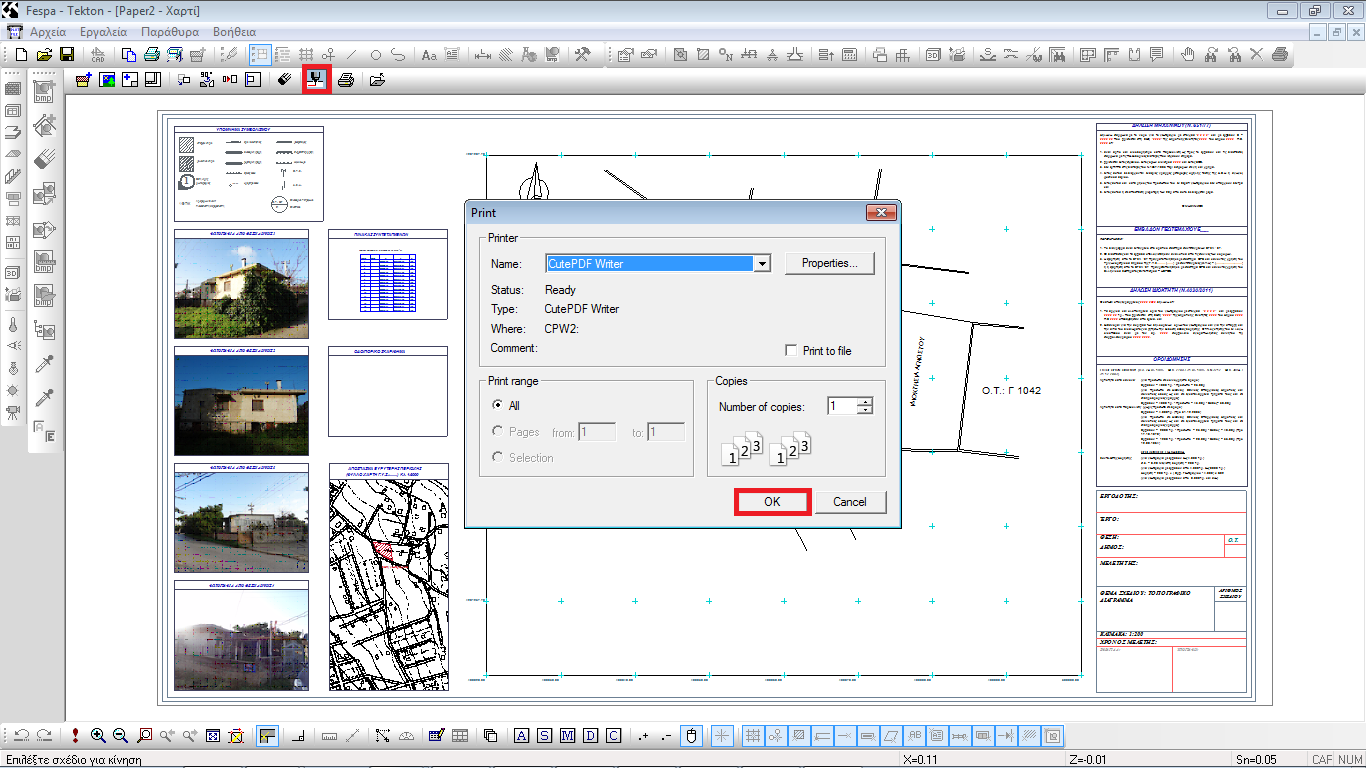

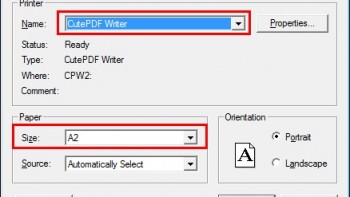

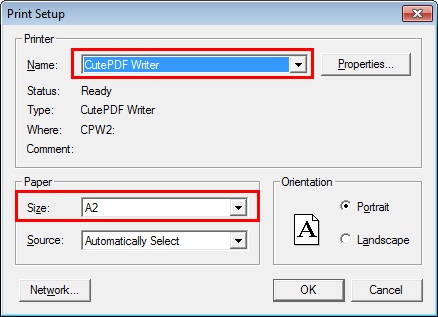

Εικόνα 2: Επιλογή εικονικού εκτυπωτή CutePDF και καθορισμός μεγέθους χαρτιού

• Αφού καθορίσετε όλα τα παραπάνω, από το περιβάλλον του «Χαρτιού» (ppr) επιλέξτε την εντολή «Σχεδίαση» και στο αναδυόμενο παράθυρο διαλόγου κάντε κλικ στο «ΟΚ» (Εικόνα 3).

• Πατώντας «ΟΚ» ανοίγει αυτόματα το παράθυρο «Save as» που σας προτρέπει να αποθηκεύσετε το αρχείο σαν αρχείο pdf στον Η/Υ σας. Επιλέξτε τη θέση που επιθυμείτε να γίνει η αποθήκευση του παραγόμενου αρχείου, το ονομάζετε, πχ. ως «Meleti_1.pdf» και κάνετε κλικ στο «Save» (Εικόνα 4).

Εικόνα 3: Ενεργοποίηση της εντολής «Σχεδίαση»

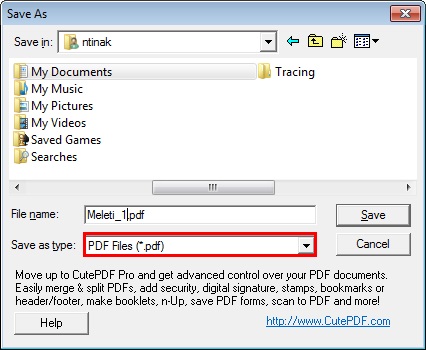

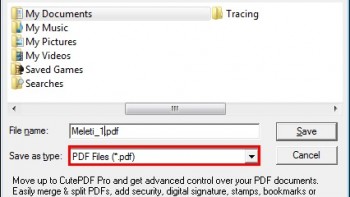

Εικόνα 4: Αποθήκευση αρχείου ως αρχείο pdf

• To αρχείο pdf είναι έτοιμο, όπως φαίνεται στην Εικόνα 5.
• Για να το εκτυπώσετε σε πραγματικό εκτυπωτή το ανοίγετε με τον PDF Αcrobat Reader και επιλέγετε: File> Print. Στο αναδυόμενο παράθυρο διαλόγου προσέχετε πάντα να είναι απενεργοποιημένη η δυνατότητα κλιμάκωσης του αρχείου (size=actual size!!, Εικόνα 6).

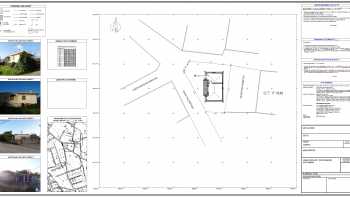

Εικόνα 5: Το τελικό παραγόμενο αρχείο pdf

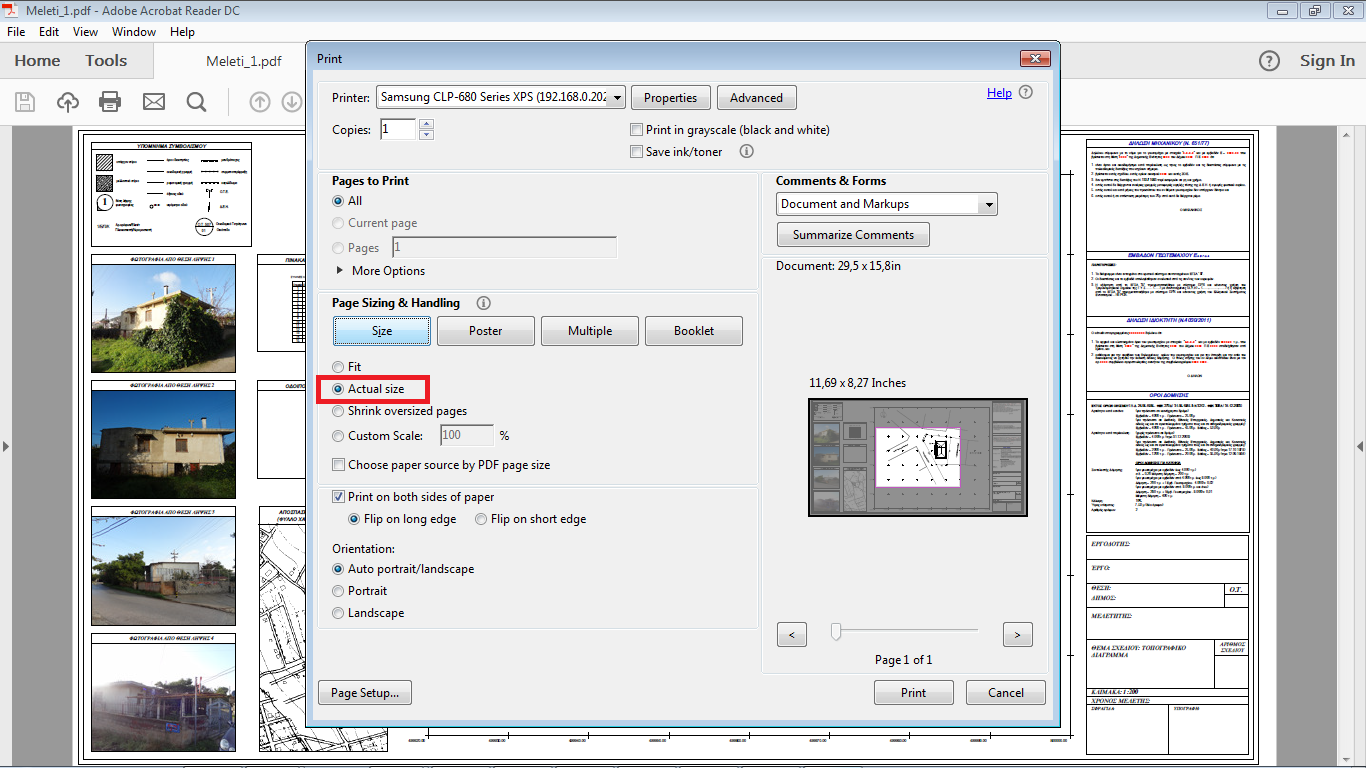

Εικόνα 6: Απενεργοποίηση της δυνατότητας κλιμάκωσης του αρχείου

Η εκτύπωση σε pdf είναι ιδιαίτερα χρήσιμη τόσο για την ευκολότερη ανταλλαγή ψηφιακών αρχείων όσο και για την αντιμετώπιση προβλημάτων εξάντλησης μνήμης των πραγματικών εκτυπωτών.

Είναι πιθανόν, επειδή η μνήμη του plotter δεν είναι αρκετή, κατά την εκτύπωση ενός σχεδίου στο οποίο έχουν ενσωματωθεί εικόνες μεγάλων διαστάσεων αυτές να μην εκτυπώνονται. Για να αντιμετωπίσετε το πρόβλημα αυτό, μπορείτε αρχικά να αποθηκεύσετε το σχέδιό σας σε μορφή *.pdf και στη συνέχεια να το στείλετε στον plotter σας.

The post Πώς εκτυπώνω σχέδια σε pdf στο Fespa-Tekton; appeared first on LH Λογισμική.

Έστω ότι θα ελεγχθεί η επάρκεια της αποκατάστασης συνέχειας της Δοκού Δ8.1(0) στο μέσον της, δηλαδή 2.5m από τον κόμβο αρχής της δοκού, όπως απεικονίζεται στο Σχήμα 1. Απαραίτητη προϋπόθεση είναι το αρχείο να έχει επιλυθεί και όλες οι διατομές του να προκύπτουν επαρκείς.

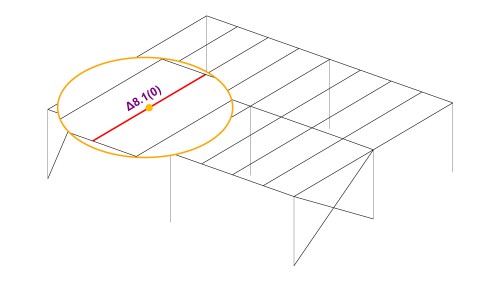

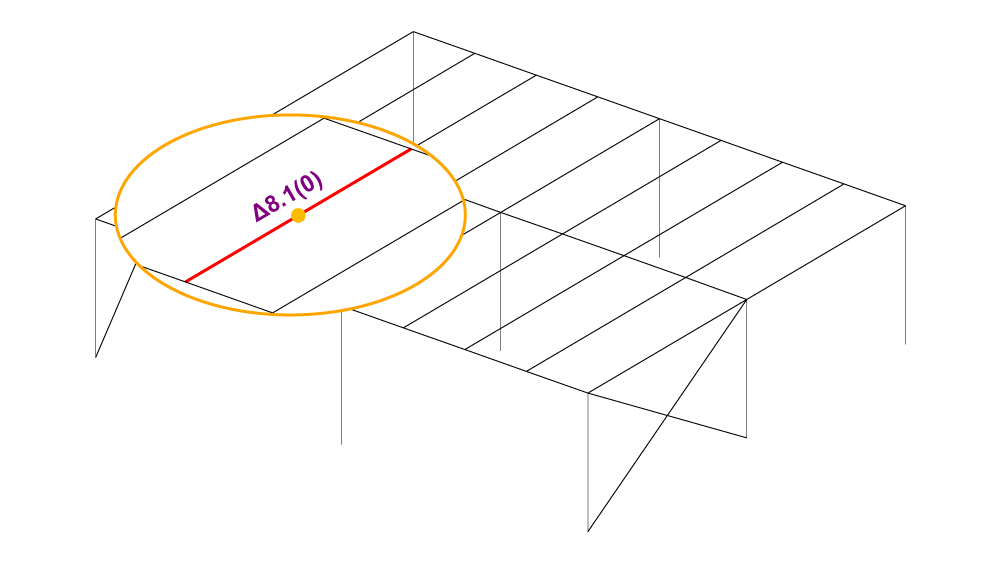

Σχήμα 1: Το πλαίσιο του παραδείγματος με εστίαση στην υπό εξέταση δοκό και στο σημείο της αποκατάστασης συνέχειας.

Από το αρχείο της μελέτης, εκτός από τις διατομές των μελών, είναι γνωστά και τα εντατικά μεγέθη για όλες τις φορτίσεις και τους συνδυασμούς τους. Στο Σχήμα 2 παρουσιάζεται το διάγραμμα ροπών κάμψης της δοκού του παραδείγματος, για το συνδυασμό φόρτισης της σεισμικής περιβάλλουσας, που αποτελεί και τον κρίσιμο συνδυασμό φόρτισης, όπως θα προκύψει στη συνέχεια.

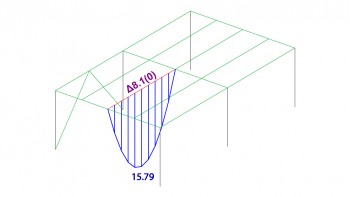

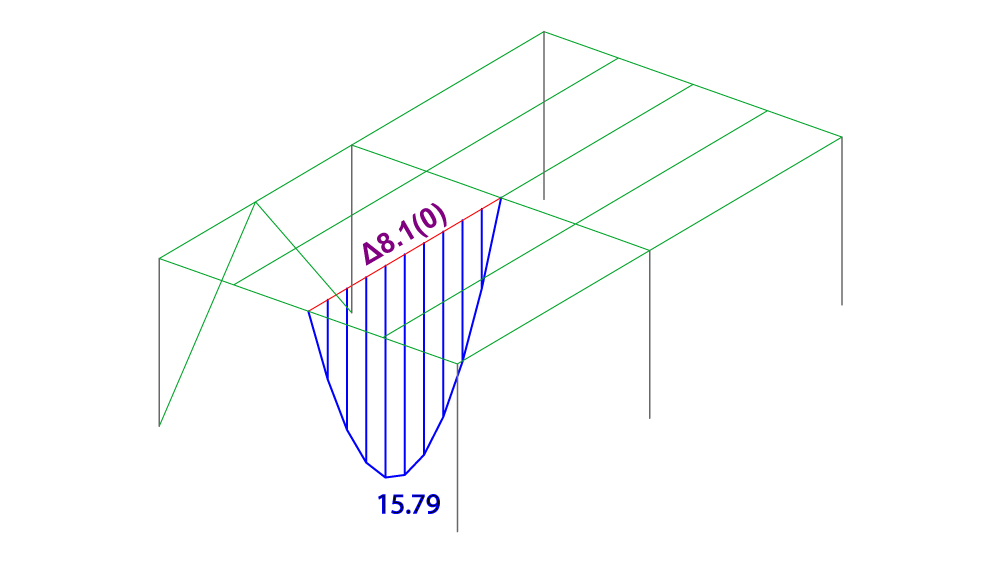

Σχήμα 2: Παράδειγμα διαγράμματος ροπών κάμψης της εξεταζόμενης δοκού.

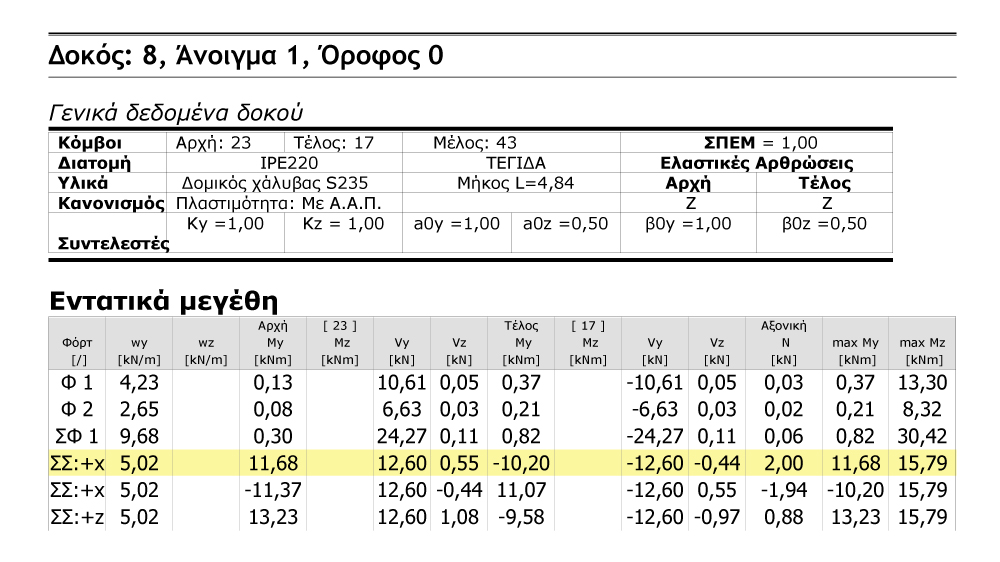

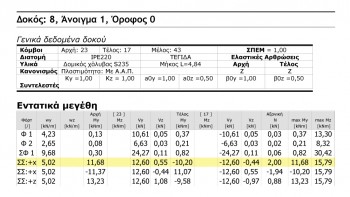

Εικόνα 1: Εντατικά μεγέθη δοκού Δ8.1(0), όπως εκτυπώνονται στο Τεύχος του Fespa.

Υπολογισμός σύνδεσης αποκατάστασης συνέχειας

• Από «Αρχείο > Επιλογή τύπου σύνδεσης», επιλέγεται ο τύπος σύνδεσης «Αποκατάσταση συνέχειας δοκού» (Εικόνα 1).
• Επιλέγεται επίσης και το αρχείο επίλυσης *.tek από το Fespa, είτε από «Αρχείο > Εισαγωγή λυμένου κτιρίου Fespa – Tekton» της βασικής γραμμής εργαλείων είτε επιλέγοντας «Χρήση γνωστού κτιρίου» στη μάσκα εισαγωγής γεωμετρικών στοιχείων (Εικόνα 2).

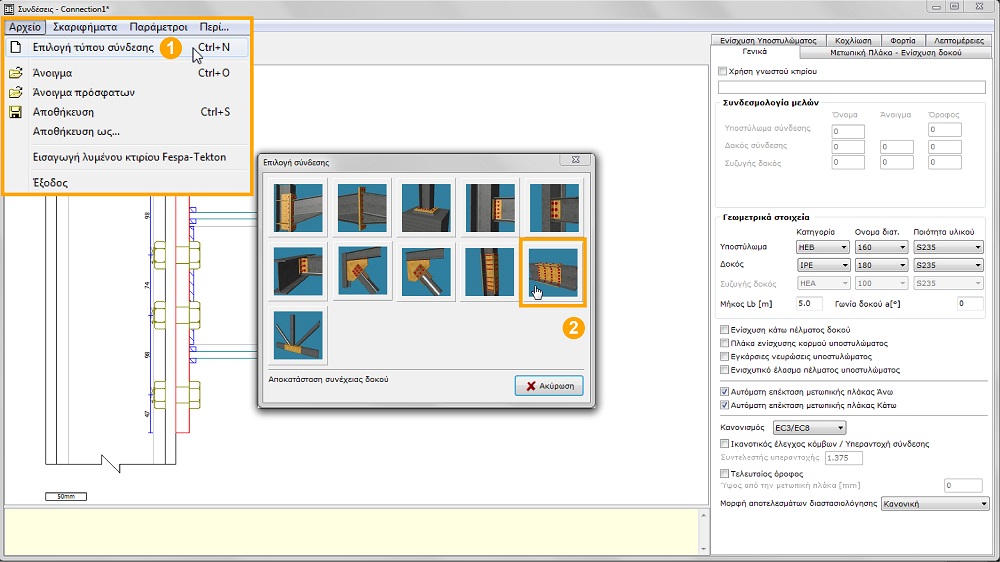

Εικόνα 2: Μάσκα επιλογής τύπου σύνδεσης προγράμματος συνδέσεων.

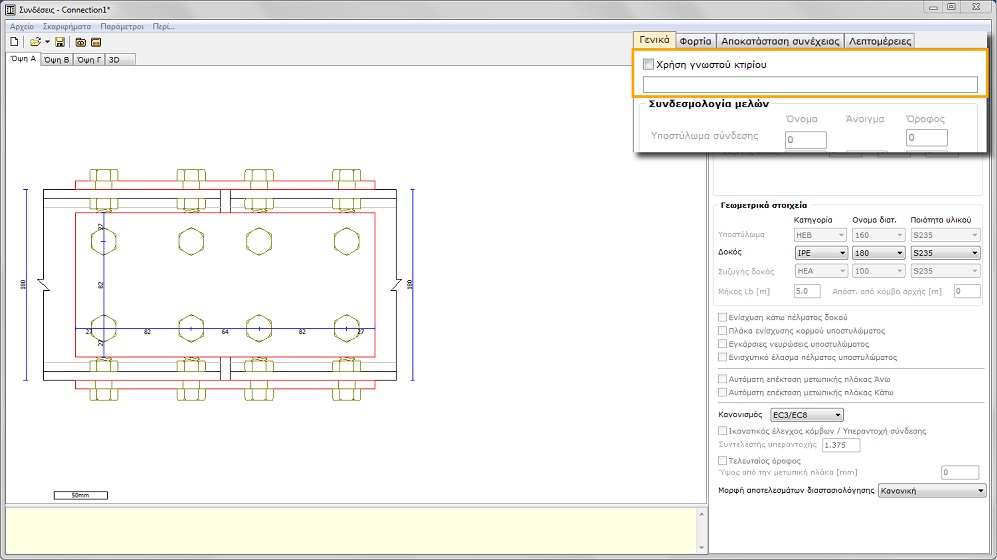

Εικόνα 3: Επιλογή εισαγωγής δεδομένων από το Fespa από την καρτέλα βασικής γεωμετρίας.

• Επιλέγεται η δοκός Δ8.1(0) ως δοκός στην οποία θα γίνει αποκατάσταση συνέχειας.
• Επιλέγεται η απόσταση 2.5m ως απόσταση από τον κόμβο αρχής της δοκού (Εικόνα 4).

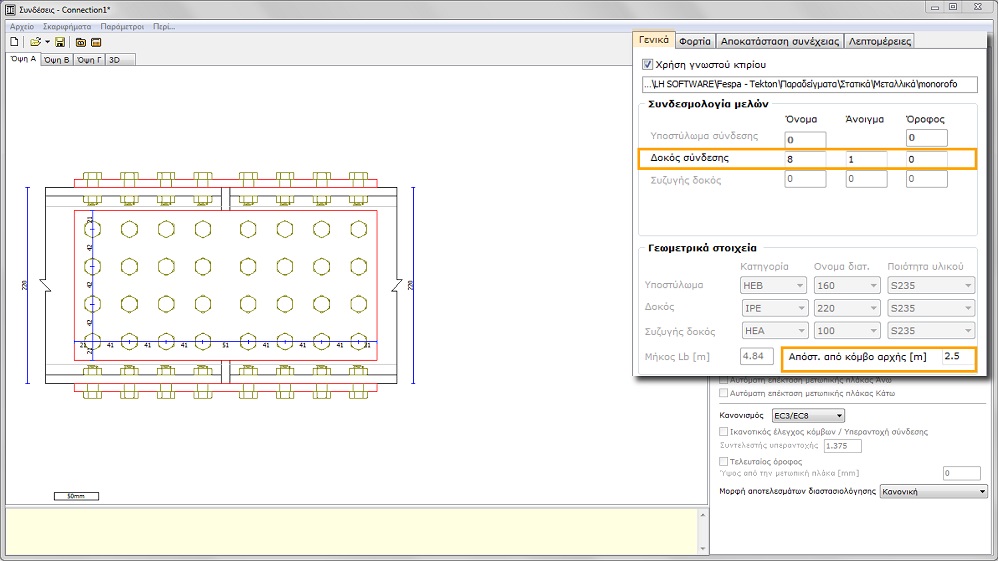

Εικόνα 4: Για τον έλεγχο της σύνδεσης αποκατάστασης, ορίζετε τα όνομα της δοκού: Δ8.1(0) διατομής IPE220 αλλά και την απόσταση από τον κόμβο αρχής.

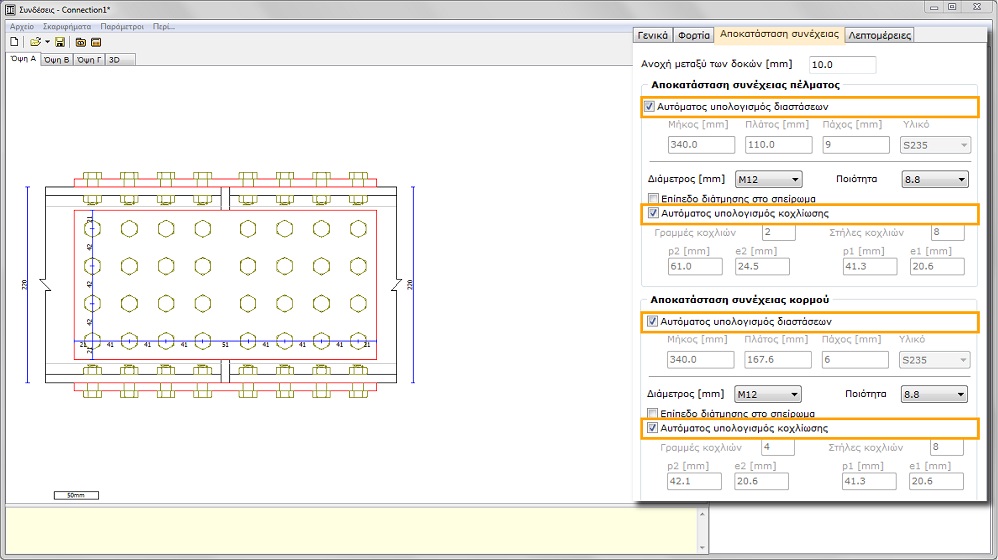

Εικόνα 5: Επιλογές αυτόματων υπολογισμών για τη σύνδεση αποκατάστασης συνέχειας στην καρτέλα «Αποκατάσταση συνέχειας».

Όπως φαίνεται στην Εικόνα 5 υπάρχει η δυνατότητα επιλογής αυτόματων υπολογισμών για:

• τις διαστάσεις και την ποιότητα του χάλυβα του ελάσματος αποκατάστασης του πέλματος,
• την κοχλίωση αποκατάστασης του πέλματος,
• τις διαστάσεις και την ποιότητα του χάλυβα του ελάσματος αποκατάστασης του κορμού,
• την κοχλίωση αποκατάστασης του κορμού.

Η προεπιλεγμένη ενεργοποίηση των αυτόματων υπολογισμών μας βοηθάει στην αρχική προσέγγιση του προβλήματος, πληρώντας τους βασικούς περιορισμούς. Ο χρήστης μπορεί να απενεργοποιήσει τους αυτόματους υπολογισμούς για να διερευνήσει διαφορετικές διατάξεις για την αποκατάσταση συνέχειας.

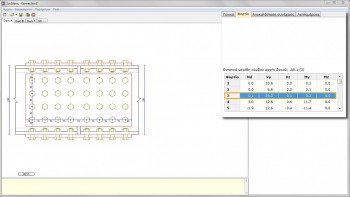

Εικόνα 6: Η καρτέλα «Φορτία» με τις καταπονήσεις της υπό εξέταση δοκού για κάθε έναν από τους συνδυασμούς φορτίσεων του αρχείου *.tek.

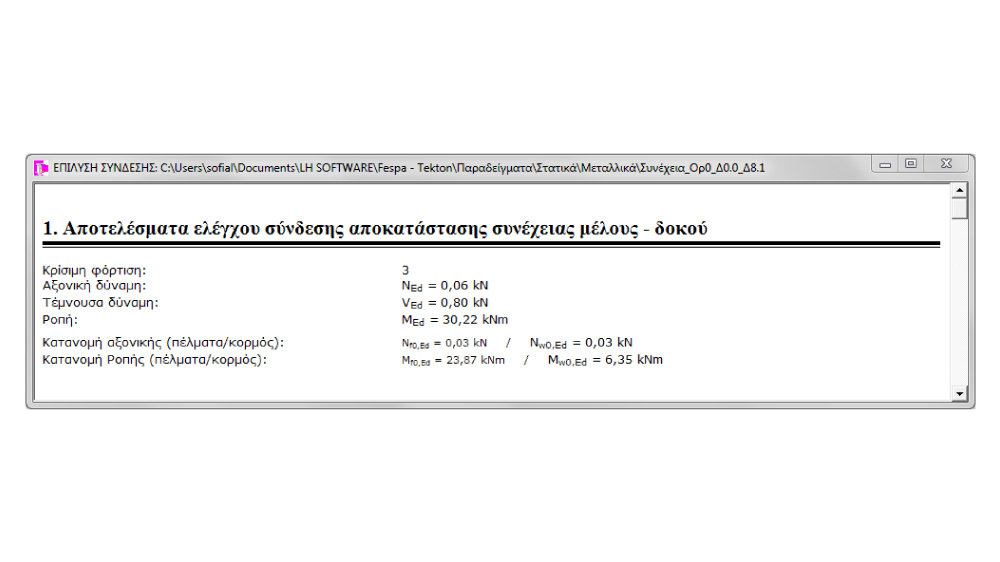

Εικόνα 7: Τμήμα της μάσκας αποτελεσμάτων με τα εντατικά μεγέθη στο υπό εξέταση σημείο της σύνδεσης αποκατάστασης.

Το πρόγραμμα εμφανίζει στην καρτέλα «Φορτία» τις φορτίσεις της υπό εξέταση δοκού για όλους τους συνδυασμούς δράσεων. Στην Εικόνα 6, η υπογραμμισμένη 3η φόρτιση αντιστοιχεί στο συνδυασμό σεισμικών δράσεων, 1.00 G + 1.00 Q. Ο συνδυασμός αυτός είναι κρίσιμος προφανώς για το εξεταζόμενο σημείο αποκατάστασης της δοκού, 2.5m από το άκρο της δηλαδή, και όχι για το άκρο της δοκού για το οποίο εμφανίζονται τα φορτία στη συγκεκριμένη καρτέλα. (Οι καταπονήσεις στο μέσον της δοκού, όπου και εξετάζεται η αποκατάσταση συνέχειας, εμφανίζονται στη μάσκα υπολογισμών, Εικόνα 7 και στο Τεύχος Μελέτης, Εικόνα 1).

Αρχική δοκιμή

Με «Διαστασιολόγηση σύνδεσης» γίνεται η επίλυση. Όπως φαίνεται στη μάσκα αποτελεσμάτων (Εικόνα 7), η κρίσιμη φόρτιση είναι η 3η, και οι έλεγχοι πληρούνται.

The post Πώς υπολογίζω σύνδεση αποκατάστασης συνέχειας με το πρόγραμμα υπολογισμού συνδέσεων; appeared first on LH Λογισμική.

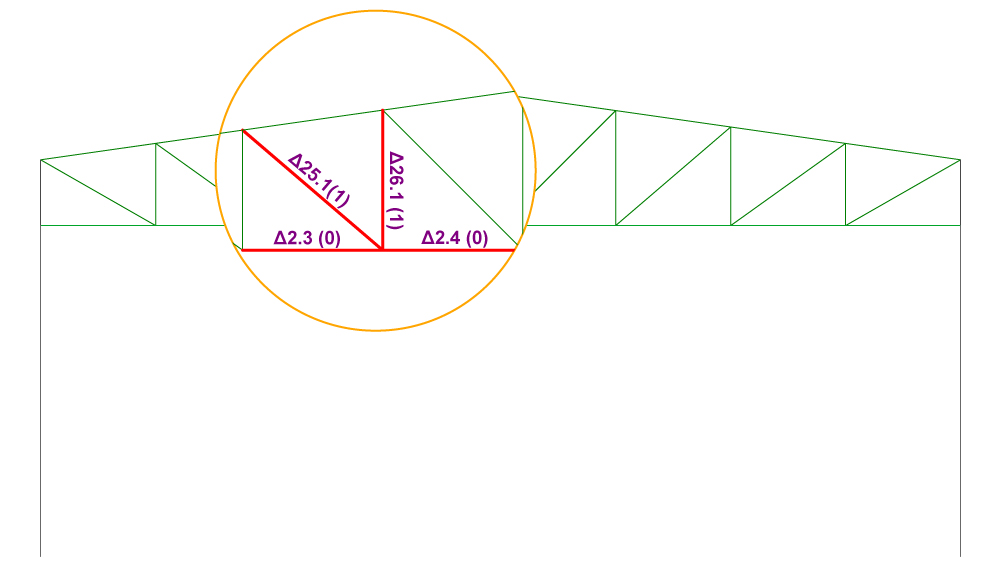

Σχήμα 1: Οι δοκοί του πλαισίου του παραδείγματος και ο κόμβος που θα εξεταστεί.

Από το αρχείο της μελέτης, εκτός από τις διατομές των μελών, είναι γνωστά και τα εντατικά μεγέθη για όλες τις φορτίσεις και τους συνδυασμούς τους.

Στο Σχήμα 2 παρουσιάζεται το διαγράμμα αξονικών δυνάμεων του πλαισίου του παραδείγματος, για το συνδυασμό φόρτισης 1.15 G + 1.50 QΑ. Ο συγκεκριμένος συνδυασμός φορτίσεων δίνει έναν εκ των δυσμενέστερων συνδυασμών αξονικών φορτίσεων για τις δοκούς που συντρέχουν στον κόμβο που θα ελεγχθεί.

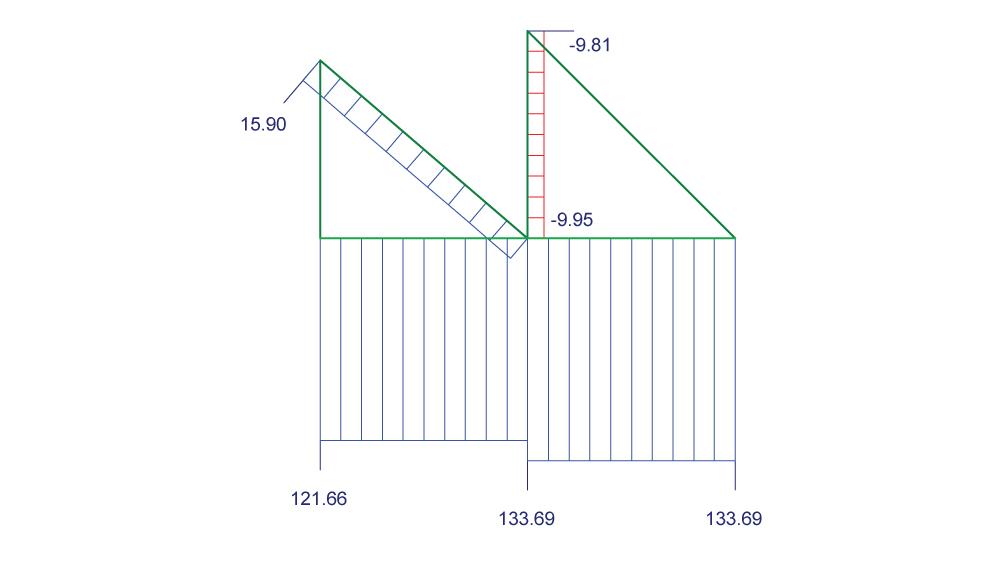

Σχήμα 2: Παράδειγμα διαγράμματος αξονικών δυνάμεων του πλαισίου του παραδείγματος.

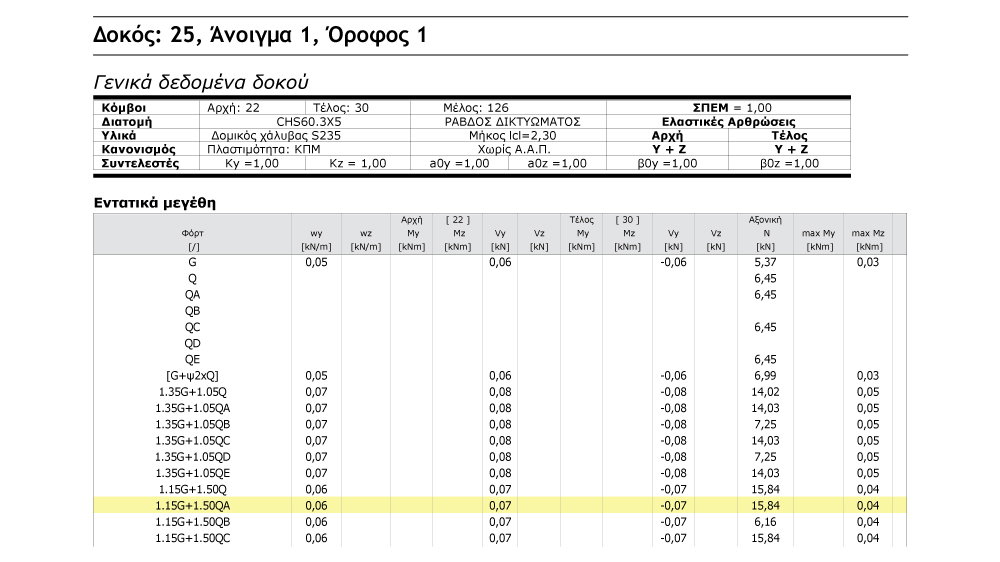

Σχήμα 3:Εντατικά μεγέθη δοκού Δ25.1(1), όπως εκτυπώνονται στο Τεύχος μελέτης του Fespa.

Κόμβος Ν – Σύνδεση κοιλοδοκού

• Από «Αρχείο > Επιλογή τύπου σύνδεσης», επιλέγεται ο τύπος σύνδεσης «σύνδεση κοιλοδοκού» (Εικόνα 1).
• Επιλέγεται επίσης και το αρχείο επίλυσης *.tek από το Fespa, είτε από «Αρχείο > Εισαγωγή λυμένου κτιρίου Fespa – Tekton» της βασικής γραμμής εργαλείων είτε επιλέγοντας «Χρήση γνωστού κτιρίου» στη μάσκα εισαγωγής γεωμετρικών στοιχείων (Εικόνα 2).

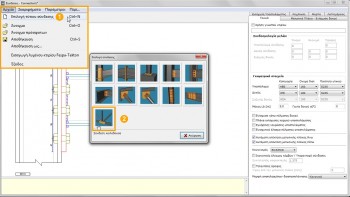

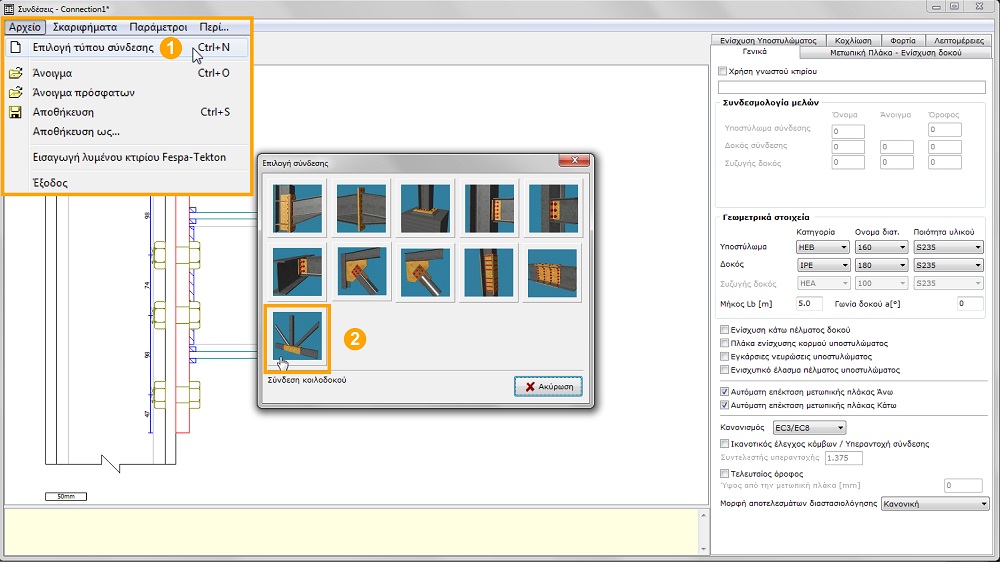

Εικόνα 1: Μάσκα επιλογής τύπου σύνδεσης προγράμματος συνδέσεων.

Εικόνα 2: Επιλογή εισαγωγής δεδομένων από το Fespa από την καρτέλα βασικής γεωμετρίας.

• Επιλέγονται τα επιθυμητά μέλη Δ2.3(0) ως πέλμα, Δ.25.1(1) ως αριστερό διαγώνιο και Δ26.1(1) ως κεντρικό διαγώνιο μέλος (Εικόνα 3). Στην Εικόνα 4 φαίνεται το μήνυμα ελέγχου, στο κάτω αριστερά μέρος της οθόνης του προγράμματος, ότι η εκκεντρότητα είναι μεγαλύτερη από την επιτρεπόμενη.

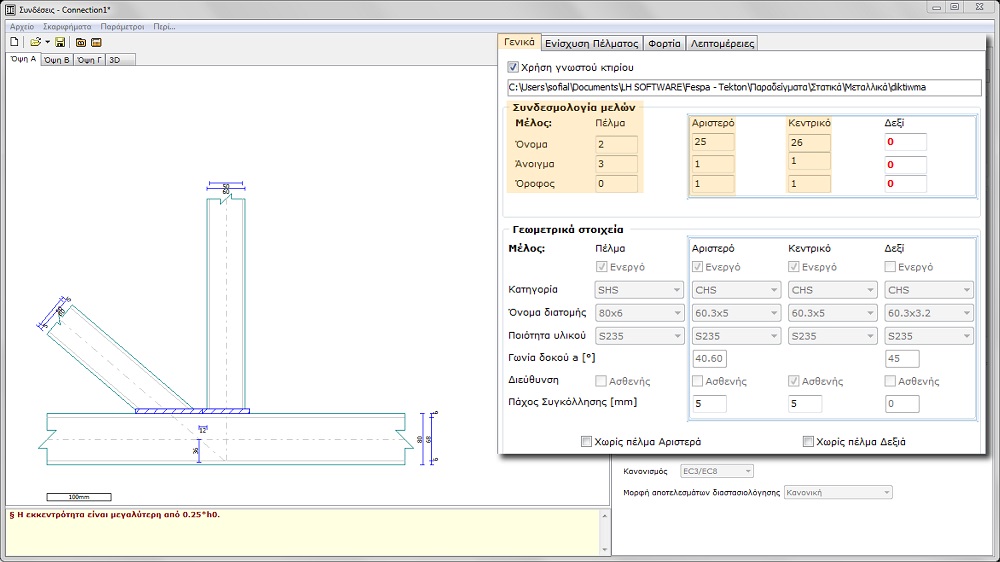

Εικόνα 3: Για τον έλεγχο του κόμβου, ορίζετε τα ονόματα των μελών που συντρέχουν εκεί: το πέλμα Δ2.3(0) διατομής SHS80x6 με τις δοκούς Δ25.1(1) και Δ26.1(1) διατομής CHS60.3×5.

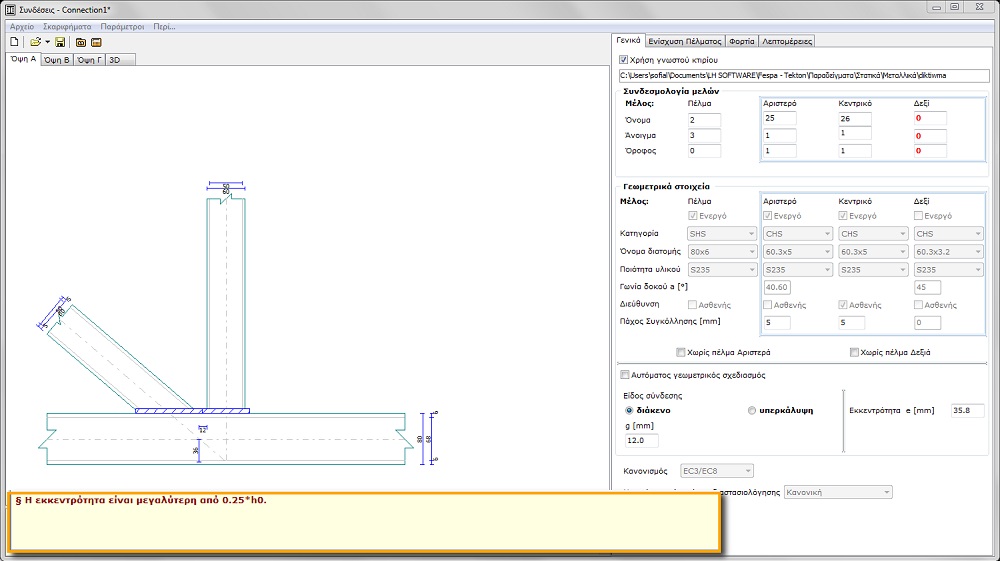

Εικόνα 4: Μήνυμα ελέγχου εκκεντρότητας

• Επιλέγουμε τον αυτόματο γεωμετρικό σχεδιασμό για να βοηθηθούμε από τους αυτόματους γεωμετρικούς υπολογισμούς στην εκπλήρωση των γεωμετρικών ελέγχων (Εικόνα 5). Το πρόγραμμα ξεκινάει τους ελέγχους από γεωμετρία μηδενικής εκκεντρότητας. Στη συγκεκριμένη σύνδεση, όταν η εκκεντρότητα είναι μηδενική, πληρούνται και οι υπόλοιποι έλεγχοι για τη γεωμετρία της σύνδεσης.
• Το πρόγραμμα έχει διαβάσει όλες τις φορτίσεις και τα δεδομένα των μελών. Στην καρτέλα «Φορτία» εμφανίζονται οι φορτίσεις για όλους τους συνδυασμούς δράσεων. Στην Εικόνα 6, η υπογραμμισμένη 16η φόρτιση αντιστοιχεί στο συνδυασμό δράσεων, 1.15 G + 1.50 QΑ.

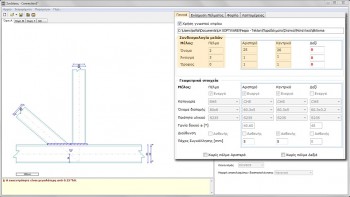

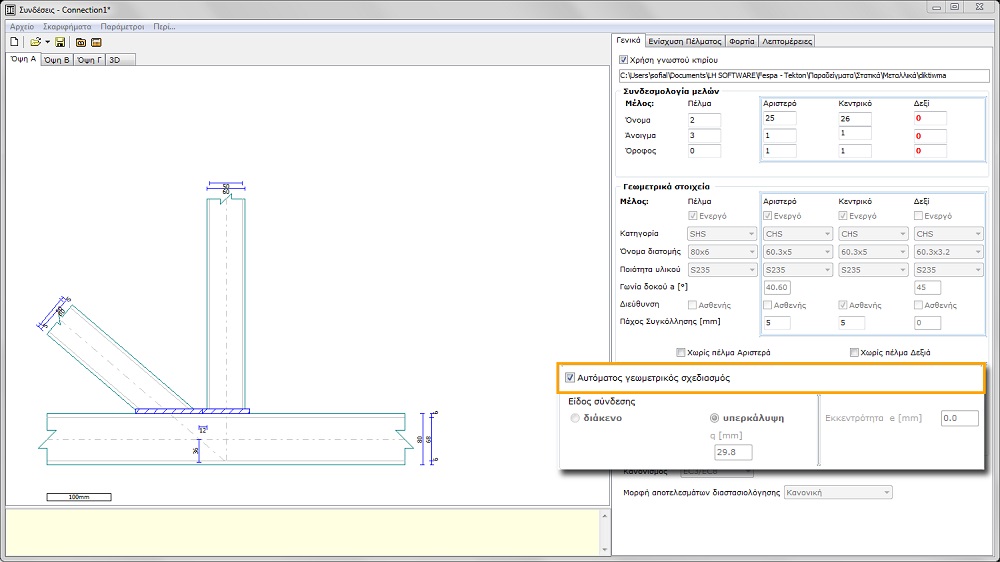

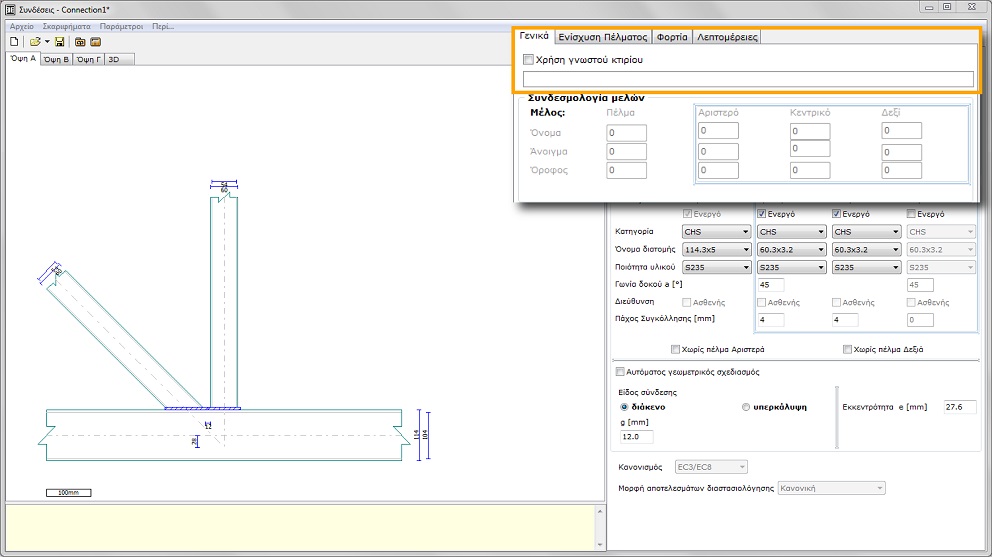

Εικόνα 5:Επιλογή του αυτόματου γεωμετρικού σχεδιασμού.

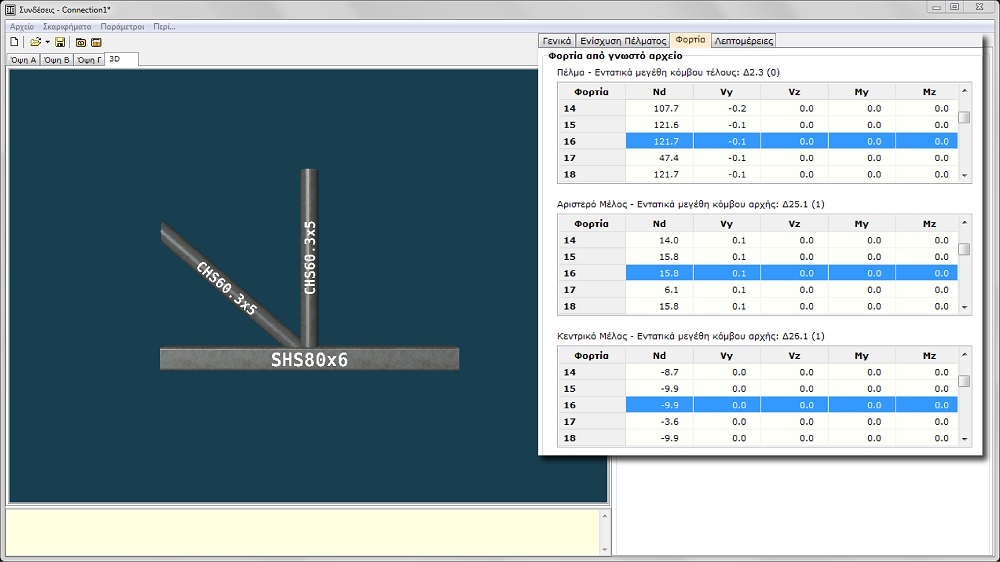

Εικόνα 6:Η καρτέλα «Φορτία» με τις καταπονήσεις των μελών του εξεταζόμενου κόμβου για κάθε έναν από τους συνδυασμούς φορτίσεων του αρχείου *.tek.

Αρχική δοκιμή

Με «Διαστασιολόγηση σύνδεσης» γίνεται η επίλυση. Όπως φαίνεται στη μάσκα αποτελεσμάτων, ο δυσμενέστερος συνδυασμός φόρτισης είναι ο ΣΦ8, με αριθμό φόρτισης 16. Οι έλεγχοι πληρούνται, και για τον δυσμενέστερο συνδυασμό φόρτισης, ο κρίσιμος λόγος ικανότητας είναι ίσος με 0.10, πολύ μικρότερος από το όριο της μονάδας, οπότε η επίλυση είναι αποδεκτή.

The post Πώς υπολογίζω σύνδεση κοιλοδοκού με το πρόγραμμα υπολογισμού συνδέσεων; appeared first on LH Λογισμική.

Υπολογισμός τέμνουσας βάσης στην υπάρχουσα κατάσταση.

• Δίνουμε τις παρακάτω τιμές στις παραμέτρους της καρτέλας «Γενικά» της οντότητας «Κτίριο».
  Κτίριο > Γενικά > Κανονισμός σκυροδέματος = Νέος (95)
  Κτίριο > Γενικά > Αντισεισμικός κανονισμός = Νέος (95)
• Δίνουμε τις παρακάτω τιμές στις παραμέτρους της καρτέλας «Φάσμα» της οντότητας «Κτίριο».

  Κτίριο > Φάσμα > Σεισμική ζώνη = η τιμή της περιοχής μας (π.χ. 1)
  Κτίριο > Φάσμα > Συντ. σεισμικής επιτάχυνσης εδάφους α = η τιμή της περιοχής μας (π.χ. 0.12)
  Κτίριο > Φάσμα > Συντελεστής σπουδαιότητας IΙ = 1.00
  Κτίριο > Φάσμα > Συντελεστής σεισμικής συμπεριφοράς q = 3.50
  Κτίριο > Φάσμα > Συντελεστής θεμελίωσης θ = 1.00

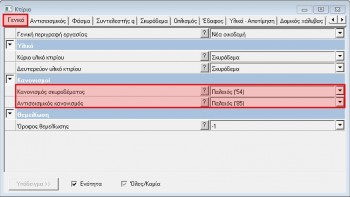

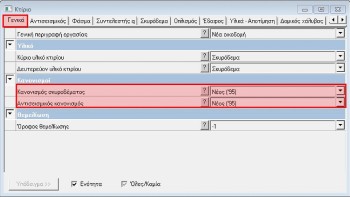

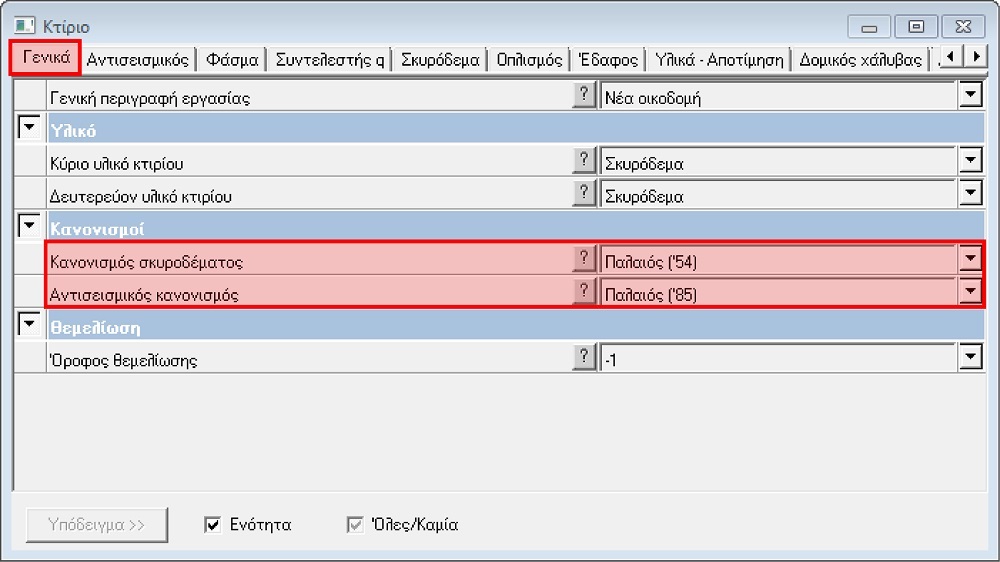

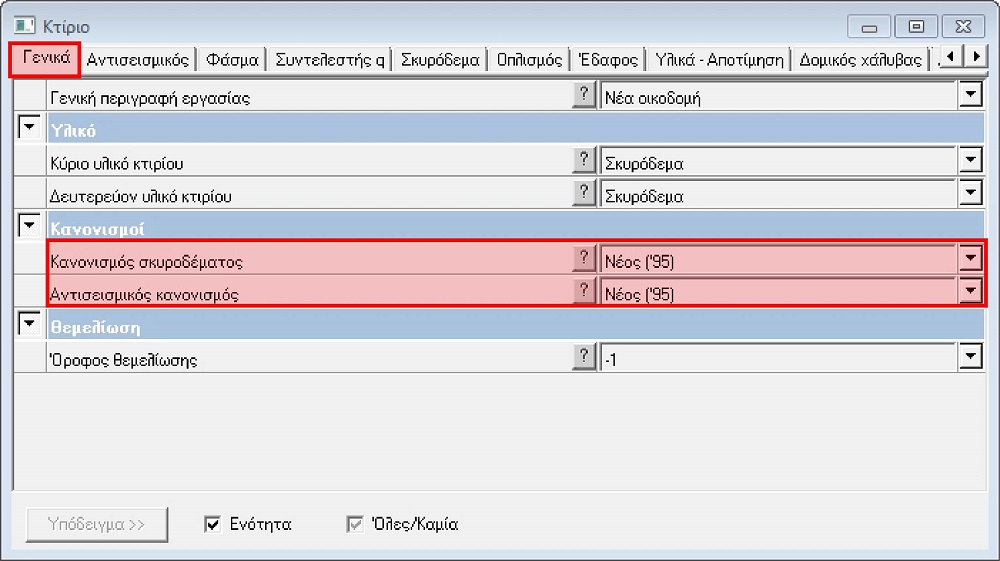

Οι παράμετροι της καρτέλας «Γενικά» της οντότητας «Κτίριο».

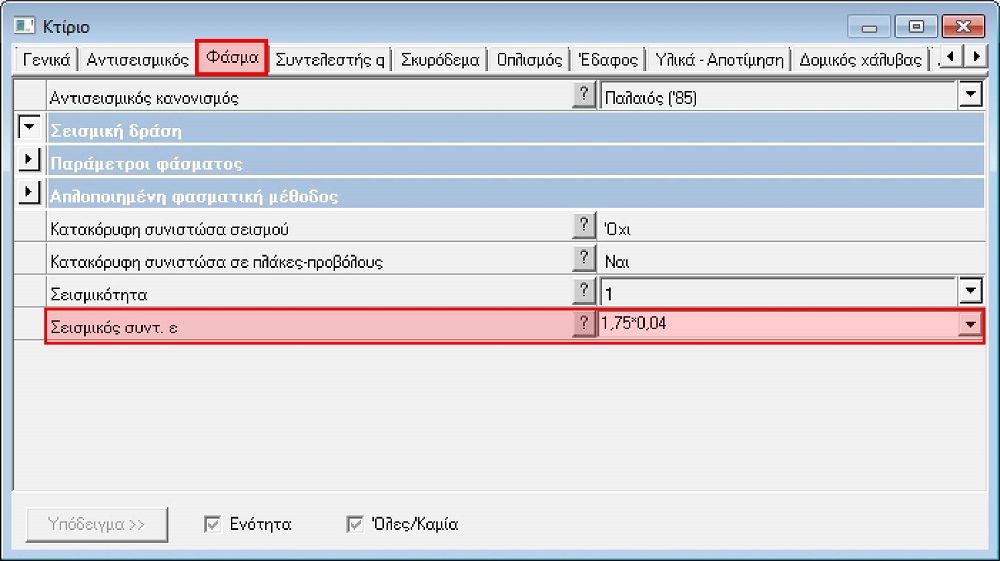

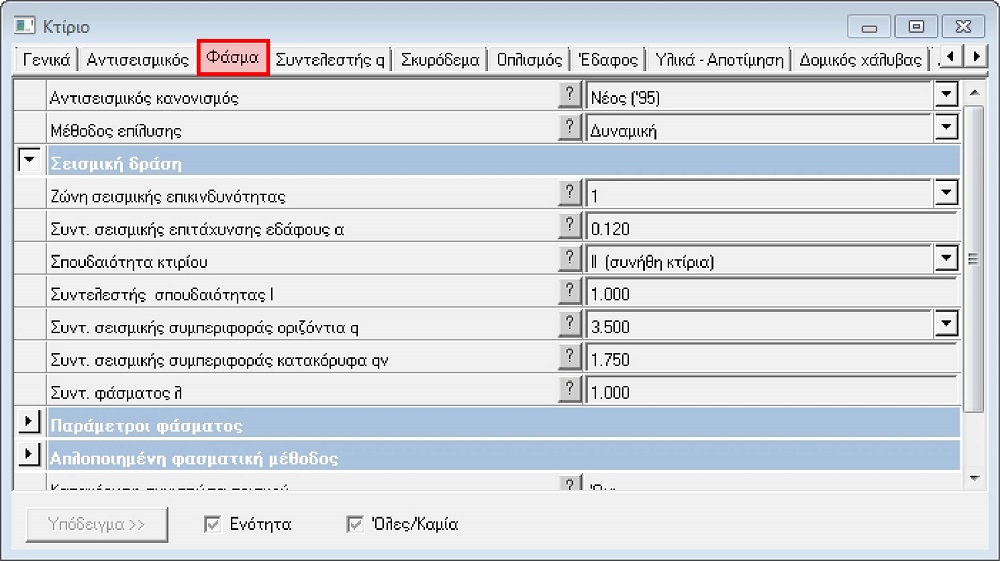

Οι παράμετροι της καρτέλας «Φάσμα» της οντότητας «Κτίριο».

• Εισαγωγή όλου του φορέα (συμπεριλαμβάνονται και οι προβλέψεις).
• Υλικά ορόφων σύμφωνα με την υφιστάμενη μελέτη.
• Κάνετε κλικ στην εντολή «Επίλυση Κτιρίου» της «Επίλυσης».

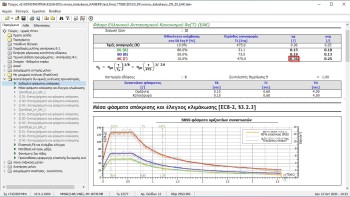

• Κάνετε κλικ στην εντολή «Τεύχος» της «Επίλυσης» για να ανοίξει το τεύχος αποτελεσμάτων.

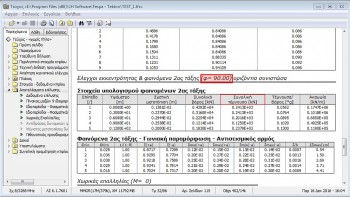

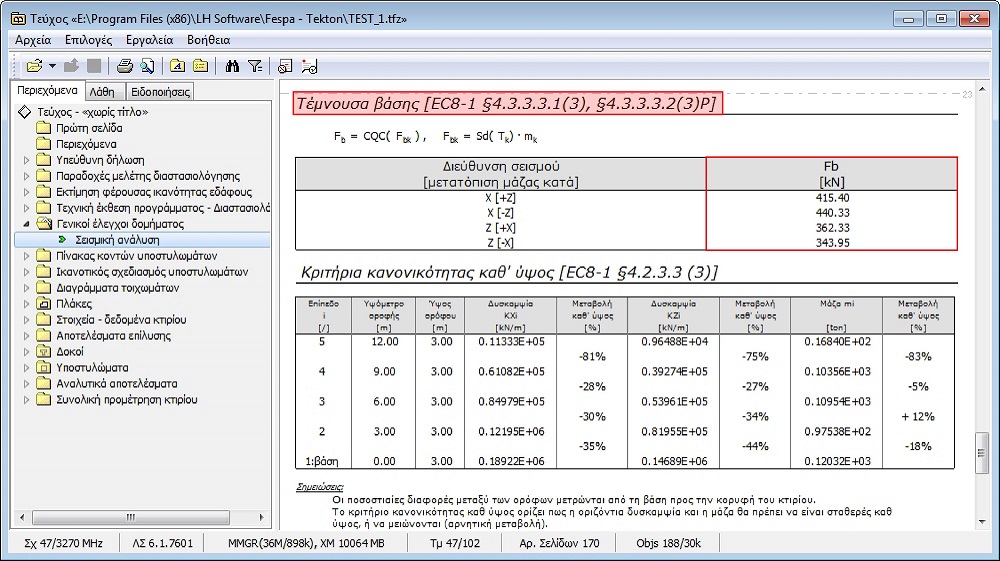

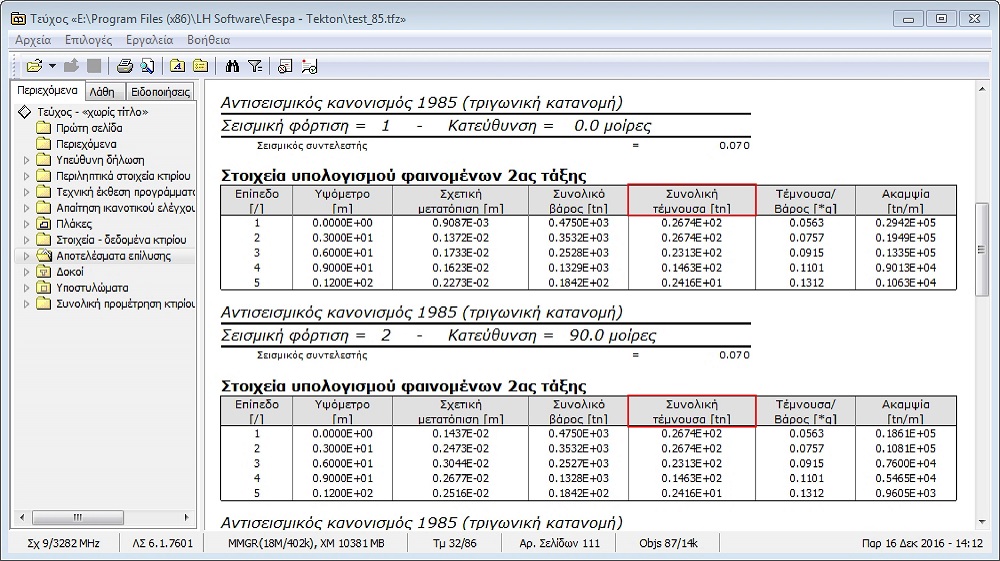

Βρίσκουμε την τέμνουσα βάσης για τις σεισμικές φορτίσεις, όπως φαίνεται στις εικόνες που ακολουθεί.

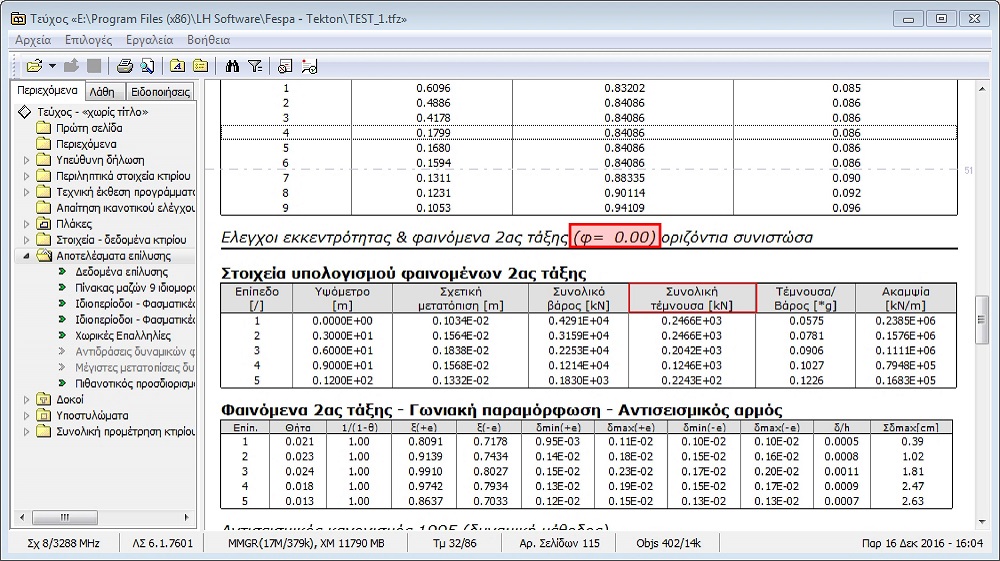

Για γωνία σεισμού 0.00

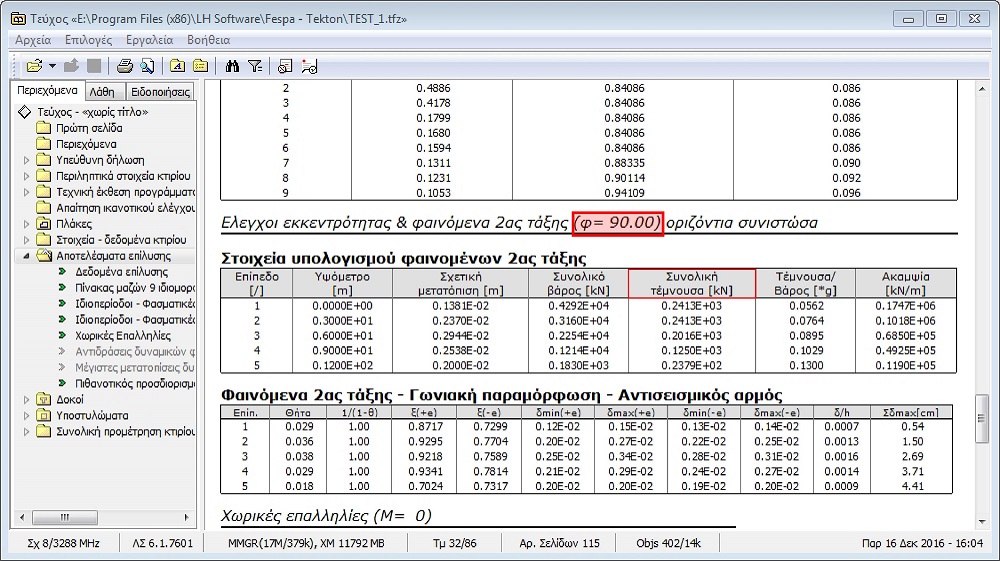

Για γωνία σεισμού 90.00

Ve = max[246.6, 241.3] = 246.6 kN

Υπολογισμός της τέμνουσας βάσης μετά την προσθήκη.

• Δίνουμε τις παρακάτω τιμές στις παραμέτρους στην καρτέλα «Γενικά» της οντότητας «Κτίριο».

  Κτίριο > Γενικά > Κανονισμός σκυροδέματος = EC2
  Κτίριο > Γενικά > Αντισεισμικός κανονισμός = EC8
  Κτίριο > Γενικά > Εθνικό προσάρτημα = [GR-Ελλάδα]

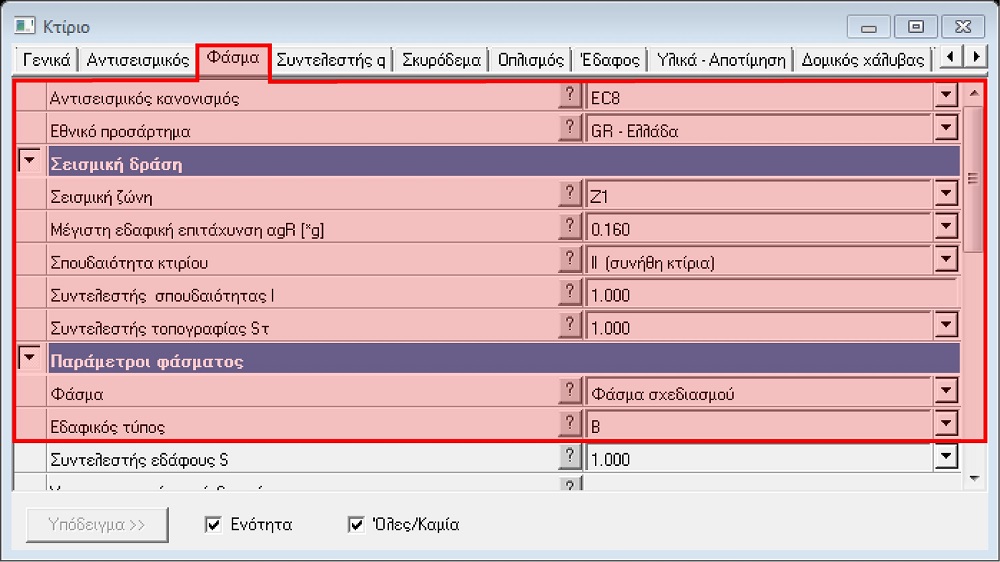

• Δίνουμε τις παρακάτω τιμές στις παραμέτρους της καρτέλας «Φάσμα» της οντότητας «Κτίριο».

  Κτίριο > Φάσμα > Σεισμική ζώνη = η τιμή της περιοχής μας (π.χ. Ζ1)
  Κτίριο > Φάσμα > Μέγιστη εδαφική = η τιμή της περιοχής μας (π.χ. 0.16)
  Κτίριο > Φάσμα > Συντελεστής σπουδαιότητας ΙI = 1.00
  Κτίριο > Φάσμα > Συντελεστής τοπογραφίας Sτ = 1.00
  Κτίριο > Φάσμα > Συντελεστής εδάφους S = 1.00

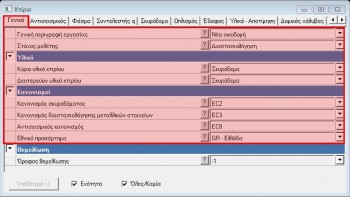

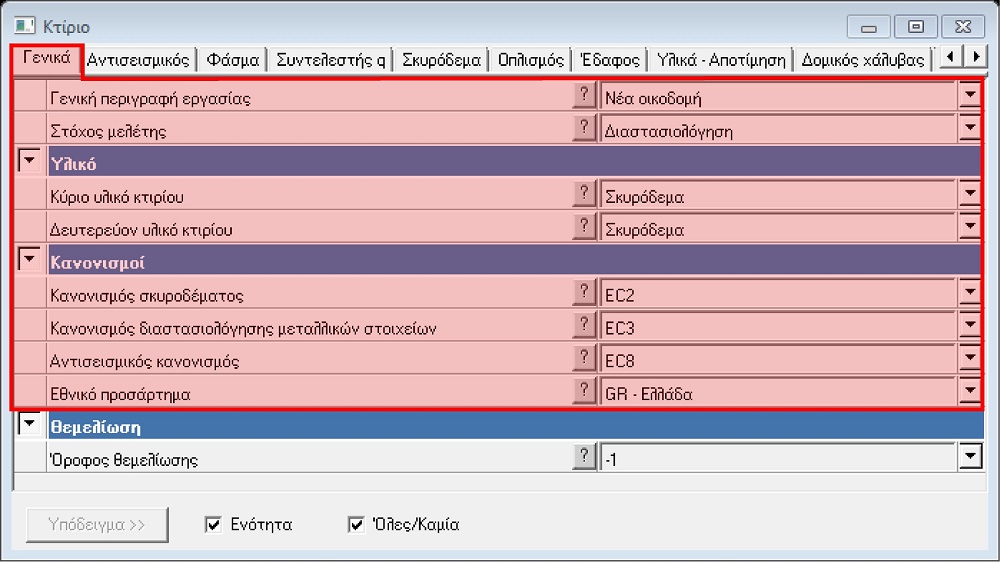

Οι παράμετροι της καρτέλας «Γενικά» της οντότητας «Κτίριο».

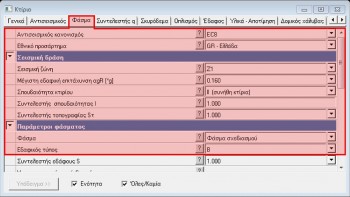

Οι παράμετροι της καρτέλας «Φάσμα» της οντότητας «Κτίριο».

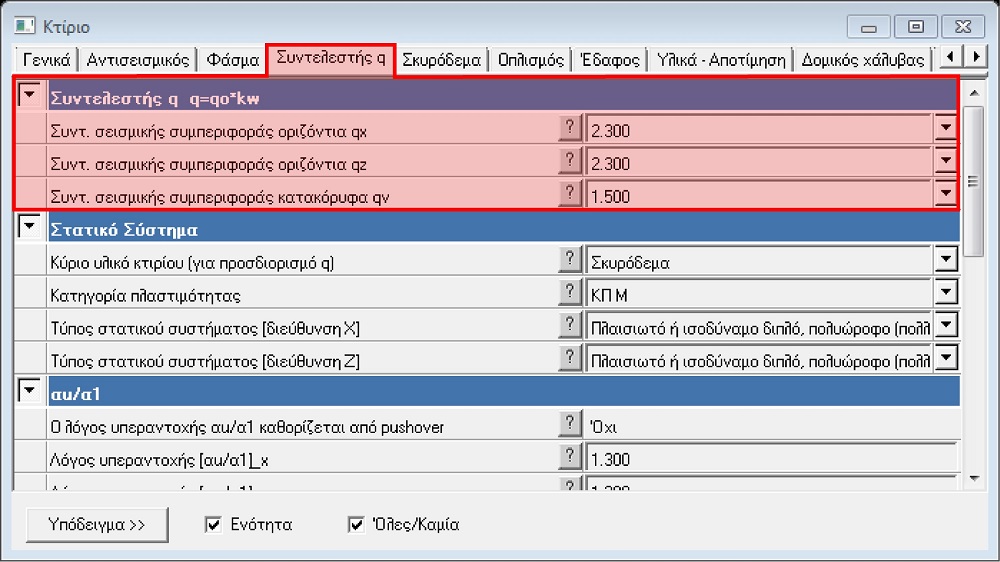

• Δίνουμε τις παρακάτω τιμές στις παραμέτρους της καρτέλας «Συντελεστής q» της οντότητας «Κτίριο».

  Κτίριο > Συντελεστής q > Συντ. σεισμικής συμπεριφοράς q[x,z] = 2,30

• Τα υλικά των ορόφων τροποποιούνται σύμφωνα με τον νέο κανονισμό.
• Κάνετε κλικ στην εντολή «Επίλυση Κτιρίου» της «Επίλυσης».
• Κάνετε κλικ στην εντολή «Απαίτηση Ικανοτικού Ελέγχου, Έλεγχοι στρεπτικής ακαμψίας & κανονικότητας» της «Επίλυσης».
• Κάνετε κλικ στην εντολή «Τεύχος» της «Επίλυσης» για να ανοίξει το τεύχος αποτελεσμάτων.

  Στους «Γενικούς ελέγχους δομήματος» βρίσκουμε την δυσμενέστερη τέμνουσα βάσης από όλες τις σεισμικές φορτίσεις.

Οι παράμετροι της καρτέλας «Συντελεστής q» της οντότητας «Κτίριο».

Η τέμνουσα βάσης τυπώνεται στους «Γενικούς ελέγχους δομήματος» στο τεύχος αποτελεσμάτων.

Για την αποφυγή του ελέγχου υπάρχοντος πρέπει να ισχύει:
Vn/Ve,u = 440.33/246.60 = 1.79 < 1.25 !

Αν δεν ισχύει τροποποιούμε κατάλληλα κτίριο (μειώνοντας κατάλληλα τον αριθμό των ορόφων της πρόβλεψης ή και μειώνοντας ταυτόχρονα την κάτοψη τους μέχρι να ισχύει η παραπάνω ανισότητα).

The post Απαλλαγή από ΚΑΝ.ΕΠΕ. σε προσθήκη σύμφωνα με το ΦΕΚ350Β appeared first on LH Λογισμική.

Υπολογισμός τέμνουσας βάσης στην υπάρχουσα κατάσταση.

• Δίνουμε τις παρακάτω τιμές στις παραμέτρους της καρτέλας «Γενικά» της οντότητας «Κτίριο».
  Κτίριο > Γενικά > Κανονισμός σκυροδέματος = Παλαιός (54)
  Κτίριο > Γενικά > Αντισεισμικός κανονισμός = Παλαιός (85)
• Δίνουμε τις παρακάτω τιμές στις παραμέτρους της καρτέλας «Φάσμα» της οντότητας «Κτίριο».

  Κτίριο > Φάσμα > Σεισμικός συντ. ε = 1,75*ε (π.χ. 1,75 * 0,04 = 0,07)

Οι παράμετροι της καρτέλας «Γενικά» της οντότητας «Κτίριο».

Οι παράμετροι της καρτέλας «Φάσμα» της οντότητας «Κτίριο».

Η τέμνουσα βάσης τυπώνεται στα «Αποτελέσματα επίλυσης» στο τεύχος αποτελεσμάτων

Υπολογισμός της τέμνουσας βάσης μετά την προσθήκη.

• Δίνουμε τις παρακάτω τιμές στις παραμέτρους στην καρτέλα «Γενικά» της οντότητας «Κτίριο».

  Κτίριο > Γενικά > Κανονισμός σκυροδέματος = EC2
  Κτίριο > Γενικά > Αντισεισμικός κανονισμός = EC8
  Κτίριο > Γενικά > Εθνικό προσάρτημα = [GR-Ελλάδα]

• Δίνουμε τις παρακάτω τιμές στις παραμέτρους της καρτέλας «Φάσμα» της οντότητας «Κτίριο».

  Κτίριο > Φάσμα > Σεισμική ζώνη = η τιμή της περιοχής μας (π.χ. Ζ1)
  Κτίριο > Φάσμα > Μέγιστη εδαφική = η τιμή της περιοχής μας (π.χ. 0.16)
  Κτίριο > Φάσμα > Συντελεστής σπουδαιότητας IΙ = 1.00
  Κτίριο > Φάσμα > Συντελεστής τοπογραφίας Sτ = 1.00
  Κτίριο > Φάσμα > Συντελεστής εδάφους S = 1.00

Οι παράμετροι της καρτέλας «Γενικά» της οντότητας «Κτίριο».

Οι παράμετροι της καρτέλας «Φάσμα» της οντότητας «Κτίριο».

• Δίνουμε τις παρακάτω τιμές στις παραμέτρους της καρτέλας «Συντελεστής q» της οντότητας «Κτίριο».

  Κτίριο > Συντελεστής q > Συντ. σεισμικής συμπεριφοράς q[x,z] = 2,30

• Τα υλικά των ορόφων τροποποιούνται σύμφωνα με τον νέο κανονισμό.
• Κάνετε κλικ στην εντολή «Επίλυση Κτιρίου» της «Επίλυσης».
• Κάνετε κλικ στην εντολή «Απαίτηση Ικανοτικού Ελέγχου, Έλεγχοι στρεπτικής ακαμψίας & κανονικότητας» της «Επίλυσης».
• Κάνετε κλικ στην εντολή «Τεύχος» της «Επίλυσης» για να ανοίξει το τεύχος αποτελεσμάτων.

  Στους «Γενικούς ελέγχους δομήματος» βρίσκουμε την δυσμενέστερη τέμνουσα βάσης από όλες τις σεισμικές φορτίσεις.

Οι παράμετροι της καρτέλας «Συντελεστής q» της οντότητας «Κτίριο».

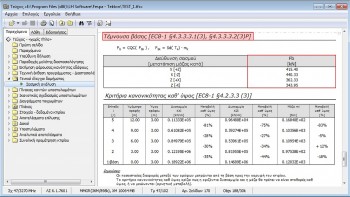

Η τέμνουσα βάσης τυπώνεται στους «Γενικούς ελέγχους δομήματος» στο τεύχος αποτελεσμάτων.

Για την αποφυγή του ελέγχου υπάρχοντος πρέπει να ισχύει:
Vn/Ve,u = 440.33/267.40 = 1.65 < 1.25 !

Αν δεν ισχύει τροποποιούμε κατάλληλα κτίριο (μειώνοντας κατάλληλα τον αριθμό των ορόφων της πρόβλεψης ή και μειώνοντας ταυτόχρονα την κάτοψη τους μέχρι να ισχύει η παραπάνω ανισότητα).

The post Απαλλαγή από ΚΑΝ.ΕΠΕ. σε προσθήκη σύμφωνα με το ΦΕΚ350Β appeared first on LH Λογισμική.
