Τι προσφέρει το FePla

Πλάκες οποιασδήποτε γεωμετρίας

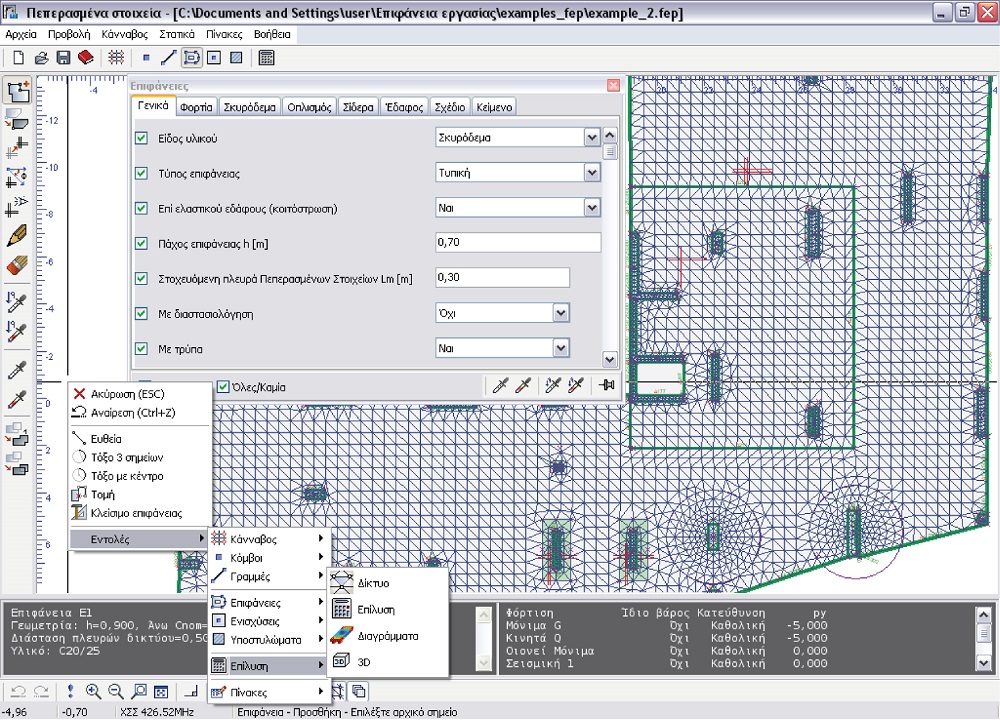

Η γεωμετρία της πλάκας εισάγεται γραφικά ή μέσω πινάκων. Το FePla υποστηρίζει πλάκες οποιασδήποτε μορφής, με οπές, καμπύλα τμήματα και επιμέρους περιοχές διαφορετικών χαρακτηριστικών.

Κάθε επιφάνεια περιγράφεται από κόμβους που συνδέονται μεταξύ τους με γραμμές ή τόξα, προσφέροντας ακριβή έλεγχο στη διαμόρφωση της γεωμετρίας.

Στο μοντέλο μπορούν να εφαρμοστούν ομοιόμορφα κατανεμημένα φορτία, σημειακά και γραμμικά κατανεμημένα φορτία, καθώς και σημειακές ή γραμμικές στηρίξεις, για την απόδοση των πραγματικών συνθηκών φόρτισης και στήριξης.

Δίκτυο πεπερασμένων στοιχείων

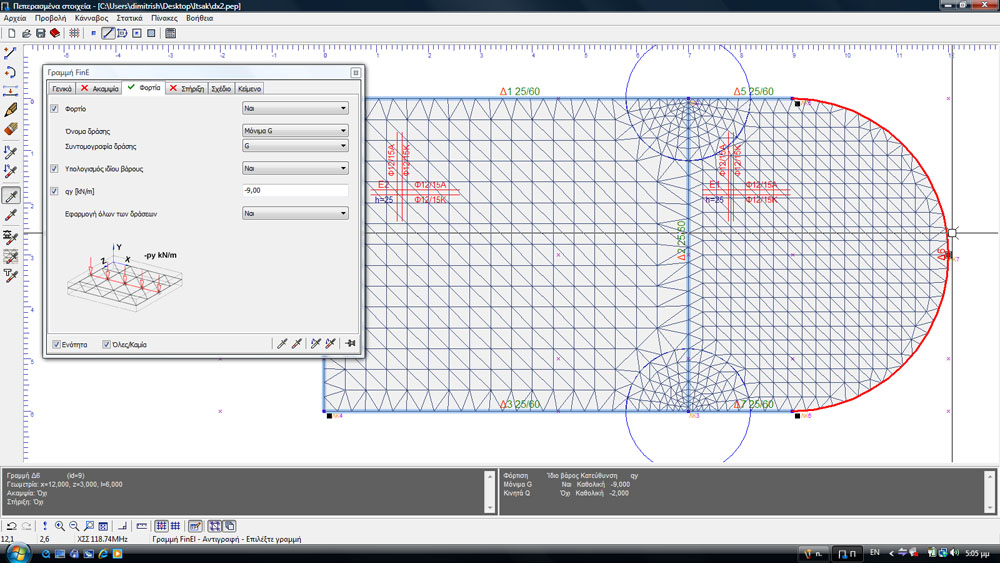

Το FePla διαθέτει εξελιγμένη γεννήτρια δικτύου, με γενική ή τοπική πύκνωση σε κόμβους, γραμμές και περιοχές όπου απαιτείται λεπτομερέστερη προσομοίωση. Η ανάλυση συνδυάζει τριγωνικά επιφανειακά στοιχεία — Tric Element — και ειδικά γραμμικά στοιχεία εσχάρας — Grid Element.

Ο συνδυασμός τους επιτρέπει την προσομοίωση της έδρασης πλακών ανωδομής επί δοκών και τοιχωμάτων υπογείου. Επιπλέον, μέσω της ακαμψίας των στοιχείων εσχάρας, οι ροπές από αντισεισμικά τοιχώματα κατανέμονται κατά μήκος της επιφάνειας.

Γραμμές του δικτύου μπορούν να αποκτήσουν διαστάσεις και να προσομοιώσουν γραμμικά μέλη, όπως δοκούς, ως Grid Elements. Κατά την ανάλυση διαχωρίζονται σε επιμέρους τμήματα και συμμετέχουν στο μητρώο ακαμψίας.

Κρίσιμες περιοχές της πλάκας

Μέσα στην ίδια πλάκα μπορούν να οριστούν επιμέρους περιοχές με διαφορετικά χαρακτηριστικά και πυκνότητα δικτύου, ώστε το υπολογιστικό μοντέλο να προσαρμόζεται στις ιδιαίτερες απαιτήσεις κάθε περιοχής.

Στις θέσεις των υποστυλωμάτων μπορεί να περιγραφεί το ίχνος του πόδα τους. Τα υποστυλώματα συμμετέχουν στην ανάλυση με την ακαμψία που προκύπτει από τις διαστάσεις τους, ενώ γύρω από αυτά δημιουργείται ξεχωριστό δίκτυο πεπερασμένων στοιχείων από αυτό της πλάκας.

Αντίστοιχα, για τοπικές ενισχύσεις με διαφορετικό πάχος ή αυξημένο οπλισμό δημιουργείται ανεξάρτητο δίκτυο από αυτό της υπόλοιπης πλάκας. Οι περιοχές αυτές συμμετέχουν στην ανάλυση με τα δικά τους χαρακτηριστικά και υπολογίζεται ο απαιτούμενος οπλισμός τους.

Μυκητοειδής πλάκες ανωδομής

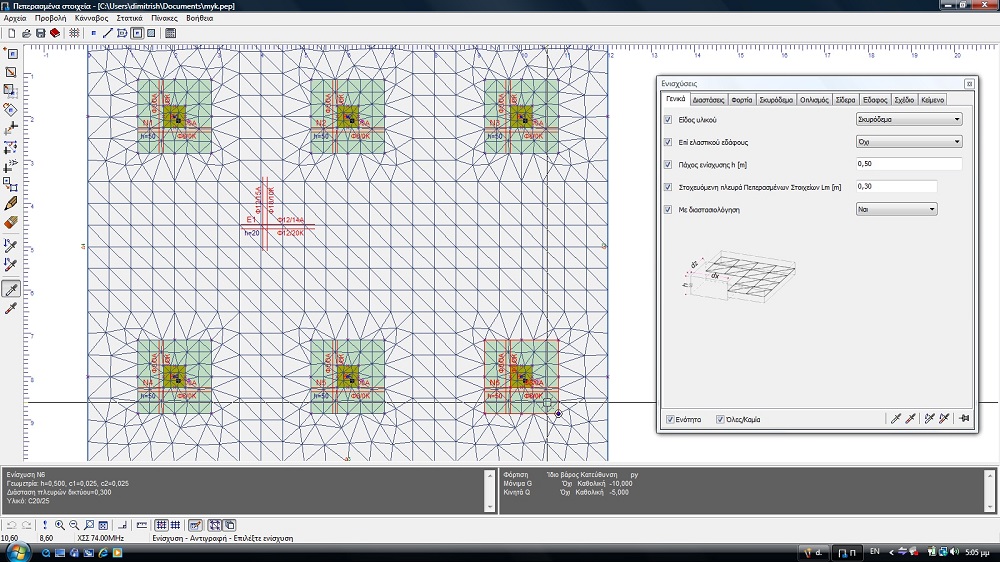

Το FePla χρησιμοποιείται για τον υπολογισμό πλακών ανωδομής, συμπεριλαμβανομένων και μυκητοειδών πλακών (flat slabs), όπου η κατανομή της έντασης απαιτεί πιο αναλυτική προσομοίωση.

Με τη μέθοδο των πεπερασμένων στοιχείων, ο μηχανικός αποκτά καθαρή εικόνα των μετατοπίσεων, των ροπών, των διατμητικών μεγεθών και του απαιτούμενου οπλισμού.

Γενικές κοιτοστρώσεις / radier επί ελαστικού εδάφους

Για γενικές κοιτοστρώσεις / radier, το FePla επιτρέπει την προσομοίωση της πλάκας επί ελαστικού εδάφους και τον υπολογισμό των βασικών μεγεθών που ενδιαφέρουν τον μελετητή.

Η ανάλυση δίνει εικόνα για τις βυθίσεις, τις πιέσεις εδάφους, τα εντατικά μεγέθη και τον απαιτούμενο οπλισμό της κοιτόστρωσης.

Από την ανάλυση στη διαστασιολόγηση

Η επίλυση και η διαστασιολόγηση πραγματοποιούνται σύμφωνα με τον Ευρωκώδικα 2 (EC2), με δυνατότητα δημιουργίας σεισμικών συνδυασμών και επιλογής του πλήθους τους.

Για τον υπολογισμό των βυθίσεων μπορεί να εφαρμοστεί ελαστική ανάλυση μειωμένης ακαμψίας, ώστε να λαμβάνονται υπόψη η ρηγμάτωση, ο ερπυσμός και η ξήρανση.

Το Fepla υπολογίζει τα μεγέθη διαστασιολόγησης οπλισμού κατά Baumann, καθώς και τις απαιτούμενες επιφάνειες οπλισμού και την αντίστοιχη διάταξη ράβδων / αποστάσεων.

Αποτελέσματα με 2D και 3D εποπτεία

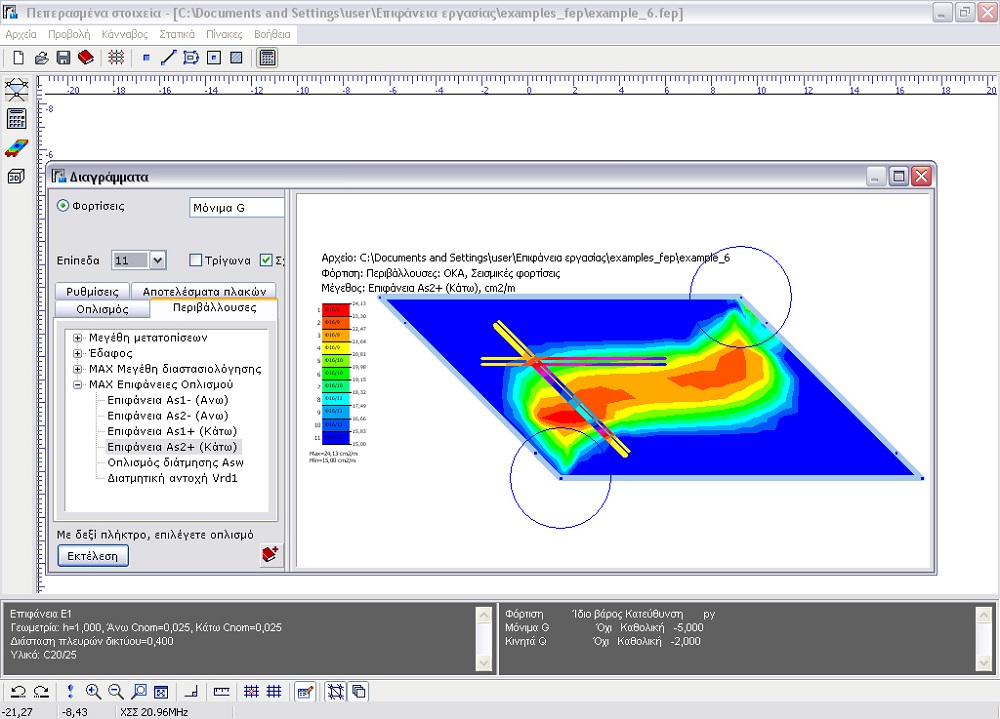

Το FePla παρουσιάζει διαγράμματα για τις επιμέρους φορτίσεις και τους συνδυασμούς τους, καθώς και μετατοπίσεις, βυθίσεις, πιέσεις εδάφους, ροπές, διατμητικά μεγέθη και περιβάλλουσες.

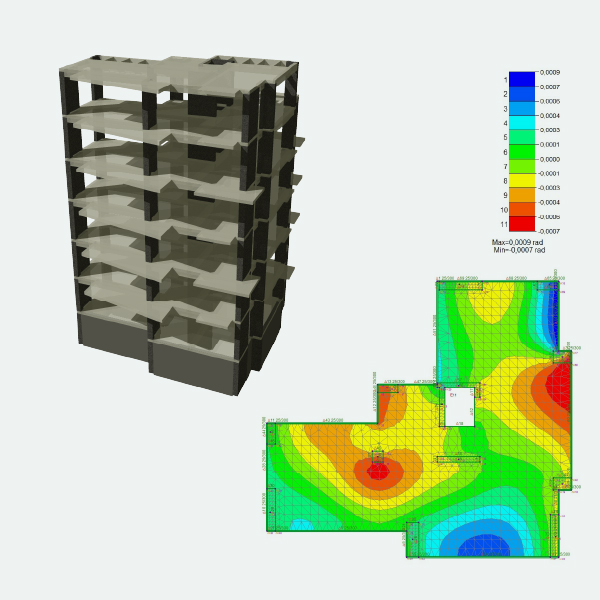

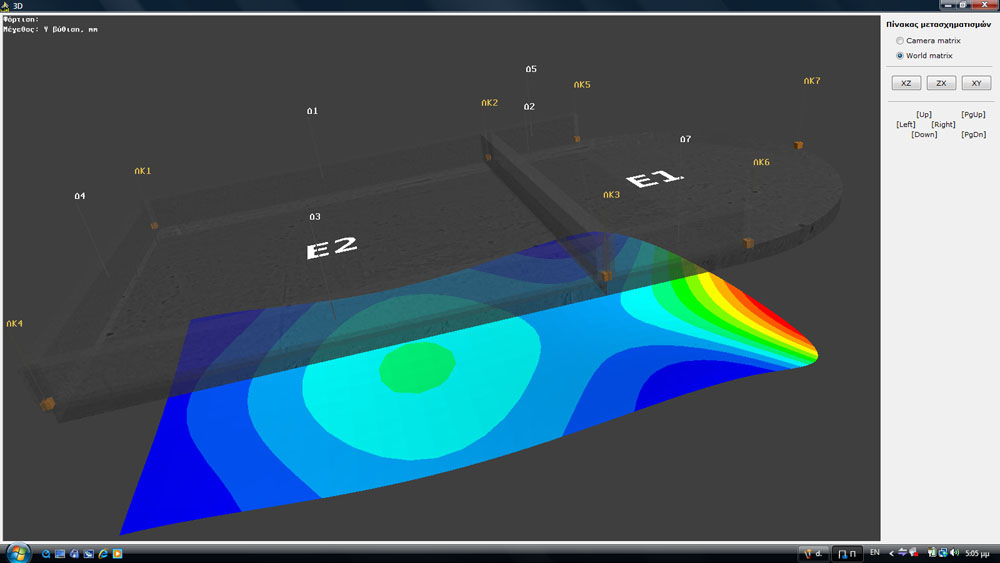

Τα αποτελέσματα μπορούν να απεικονιστούν σε 2D και 3D, με ισοχρωματικές λωρίδες, ισοβαρείς γραμμές και τροχιές κύριων μεγεθών, διευκολύνοντας τον εντοπισμό και την αξιολόγηση των κρίσιμων περιοχών.

Παρέχεται επίσης δυνατότητα επιλογής του τρόπου εξομάλυνσης των αποτελεσμάτων και παραγωγής αναλυτικού τεύχους μελέτης.
