Τι προσφέρει το FespaM

Μελέτη μεταλλικών & σύμμεικτων κτιρίων

Το στατικό πρόγραμμα FespaM υποστηρίζει την ανάλυση και διαστασιολόγηση κτιρίων από δομικό χάλυβα, μαζί με τη θεμελίωσή τους με πέδιλα, πεδιλοδοκούς και συνδετήριες δοκούς.

Για τη μελέτη σύμμεικτων κτιρίων από χάλυβα & σκυρόδεμα, τα FespaM & FespaC συνεργάζονται σε κοινό περιβάλλον, με κοινή λογική λειτουργίας. Μεταλλικά στοιχεία και στοιχεία σκυροδέματος συνυπάρχουν σε ένα ενιαίο στατικό μοντέλο.

Επιπλέον, το FespaM συνεργάζεται με το ανεξάρτητο πρόγραμμα Fepla για την ανάλυση και διαστασιολόγηση πλακών γενικής κοιτόστρωσης με πεπερασμένα στοιχεία.

BIM μοντελοποίηση σε κάτοψη & 3D

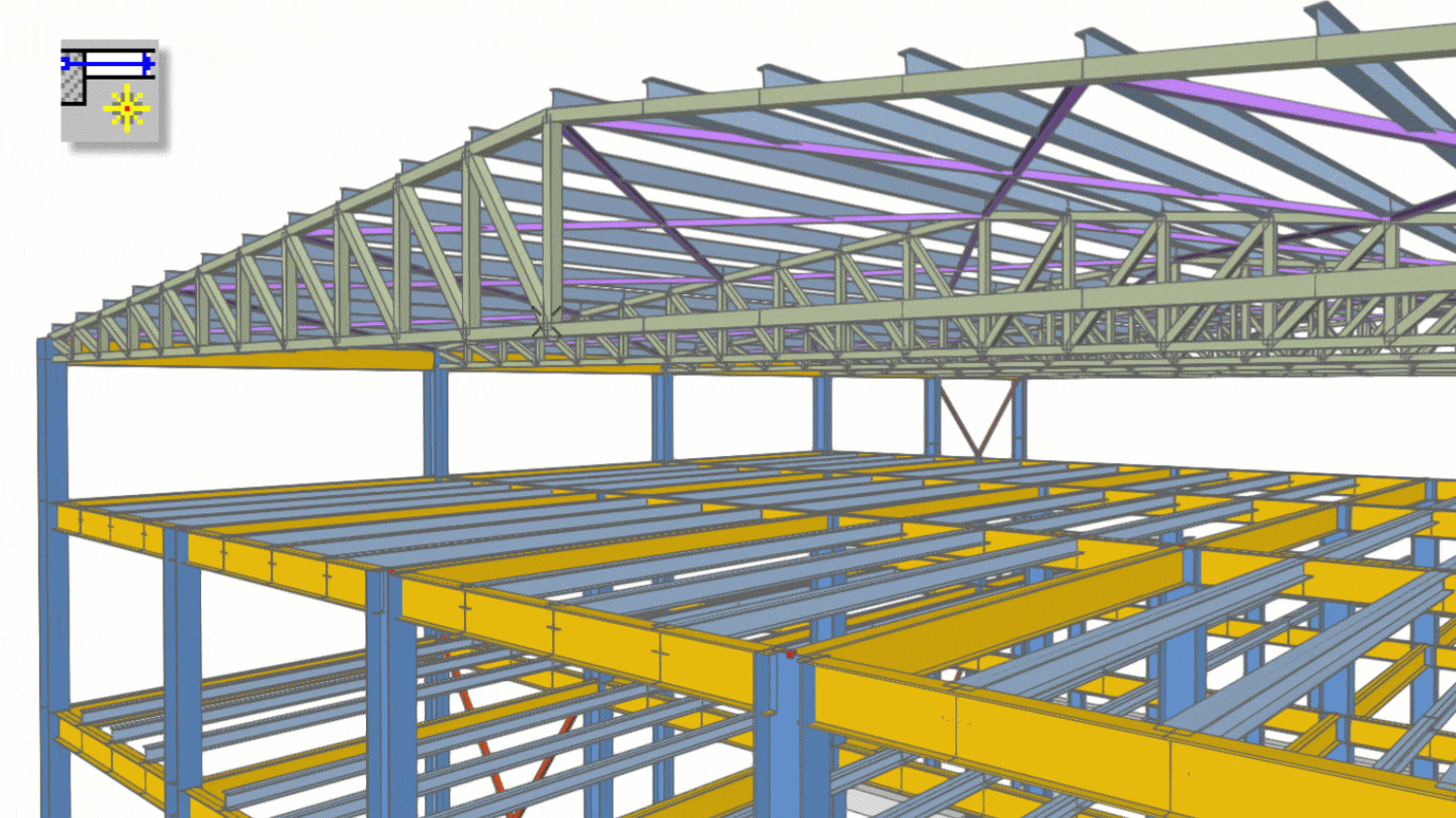

Στο FespaM η σύνθεση του στατικού φορέα μπορεί να ξεκινήσει από την κάτοψη ή απευθείας στο 3D περιβάλλον, με εισαγωγή υποστυλωμάτων, δοκών και πλακών. Οι αλλαγές στο 3D μεταφέρονται αυτόματα στην κάτοψη και αντίστροφα, διατηρώντας το μοντέλο συγχρονισμένο.

Για τη δημιουργία δοκοσειρών, ο μηχανικός ορίζει την αρχή και το τέλος τους και το FespaM δημιουργεί αυτόματα τις επιμέρους δοκούς — οριζόντιες, κατακόρυφες ή κεκλιμένες — αναγνωρίζοντας στηρίξεις και ανοίγματα και διατηρώντας συνεπή την ονοματολογία του μοντέλου.

Το μοντέλο εξελίσσεται μαζί με τη μελέτη

Σε κάθε μελέτη ο φορέας εξελίσσεται καθώς προκύπτουν νέα δεδομένα και απαιτήσεις — από μια αλλαγή στη θέση των μηκίδων έως τη μεταβολή της γεωμετρίας ή της διάταξης των μελών. Στο FespaM αυτές οι αλλαγές αποτελούν μέρος της διαδικασίας μοντελοποίησης.

Τα μέλη μπορούν να τροποποιούνται, να αναδιατάσσονται ή να προσαρμόζονται στη νέα γεωμετρία ενώ ομάδες στοιχείων με κοινά χαρακτηριστικά εντοπίζονται και μεταβάλλονται μαζικά ως προς διατομές, φορτία και άλλες παραμέτρους.

Κάθε μέλος με τη στατική του λειτουργία

Καθώς διαμορφώνεται ο φορέας, τα μεταλλικά μέλη στο FespaM χαρακτηρίζονται ανάλογα με τη λειτουργία τους: τεγίδες θερμής ή ψυχρής έλασης, σύνδεσμοι Χ ή V/Λ, σεισμικοί σύνδεσμοι, ράβδοι δικτυώματος και δοκοί προσομοίωσης διαφράγματος.

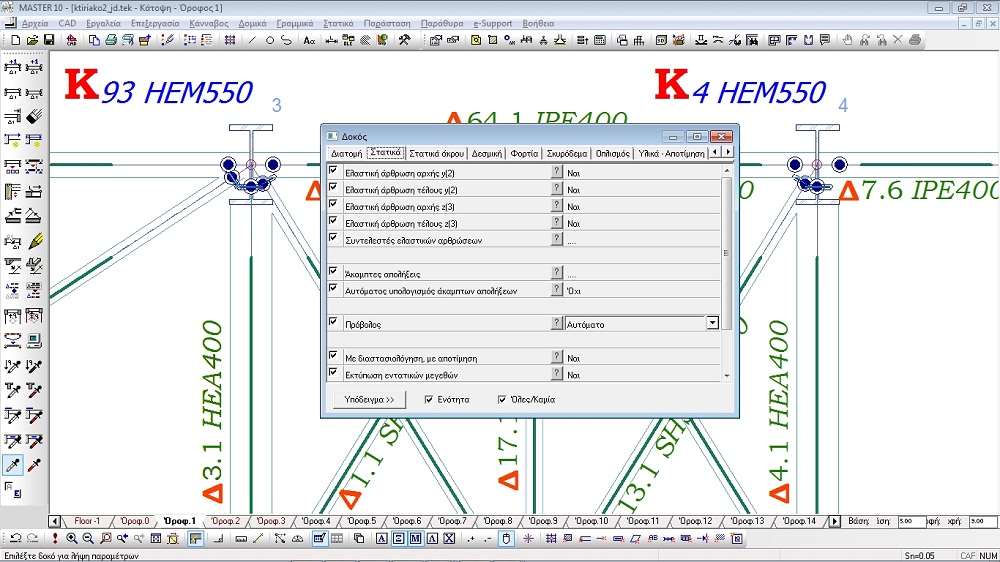

Ανάλογα με το είδος του μέλους, το πρόγραμμα αποδίδει αυτόματα συγκεκριμένα στατικά χαρακτηριστικά όπως ελαστικές αρθρώσεις, μήκη λυγισμού και μήκη υπολογισμού βελών καθώς και το κατάλληλο πλαίσιο ελέγχων σύμφωνα με EC3 και EC8.

Σύμμικτες δοκοί χάλυβα με πλάκα σκυροδέματος

Στο ίδιο στατικό μοντέλο μπορούν επίσης να προσομοιωθούν σύμμικτες δοκοί χάλυβα με πλάκα σκυροδέματος, με επιλογή μεταξύ συμπαγούς πλάκας και πλάκας σκυροδέματος με αυλακωτό χαλυβδόφυλλο.

Το FespaM υποστηρίζει αυτόματη επιλογή χαλυβδόφυλλου από τα Symdeck 50, 75, 100, 150 και Multideck 60, 80, 146.

Από το μοντέλο στα φορτία ανέμου & χιονιού

Με την ολοκλήρωση της γεωμετρίας του φορέα, το FespaM υπολογίζει αυτόματα τα φορτία ανέμου και χιονιού σύμφωνα με τον EC1 για επίπεδες, μονοκλινείς, δικλινείς και στέγες πολλαπλών ανοιγμάτων.

Για τον άνεμο, η κατασκευή διαχωρίζεται αυτόματα σε ζώνες και υπολογίζονται οι αντίστοιχες ανεμοπιέσεις. Τα φορτία κατανέμονται στα μέλη με βάση το πλάτος επιρροής τους και μπορούν να παραχθούν για πολλαπλές διευθύνσεις ανέμου.

Αντίστοιχα, για το χιόνι υπολογίζονται αυτόματα τα φορτία λαμβάνοντας υπόψη τη μορφή και την κλίση της στέγης και το πλάτος επιρροής των μελών

Από τα φορτία στην ανάλυση & διαστασιολόγηση

Το FespaM πραγματοποιεί την ανάλυση και διαστασιολόγηση του μεταλλικού φορέα σύμφωνα με τον EC3, με πλήρεις ελέγχους σε Οριακή Κατάσταση Αστοχίας και Οριακή Κατάσταση Λειτουργικότητας.

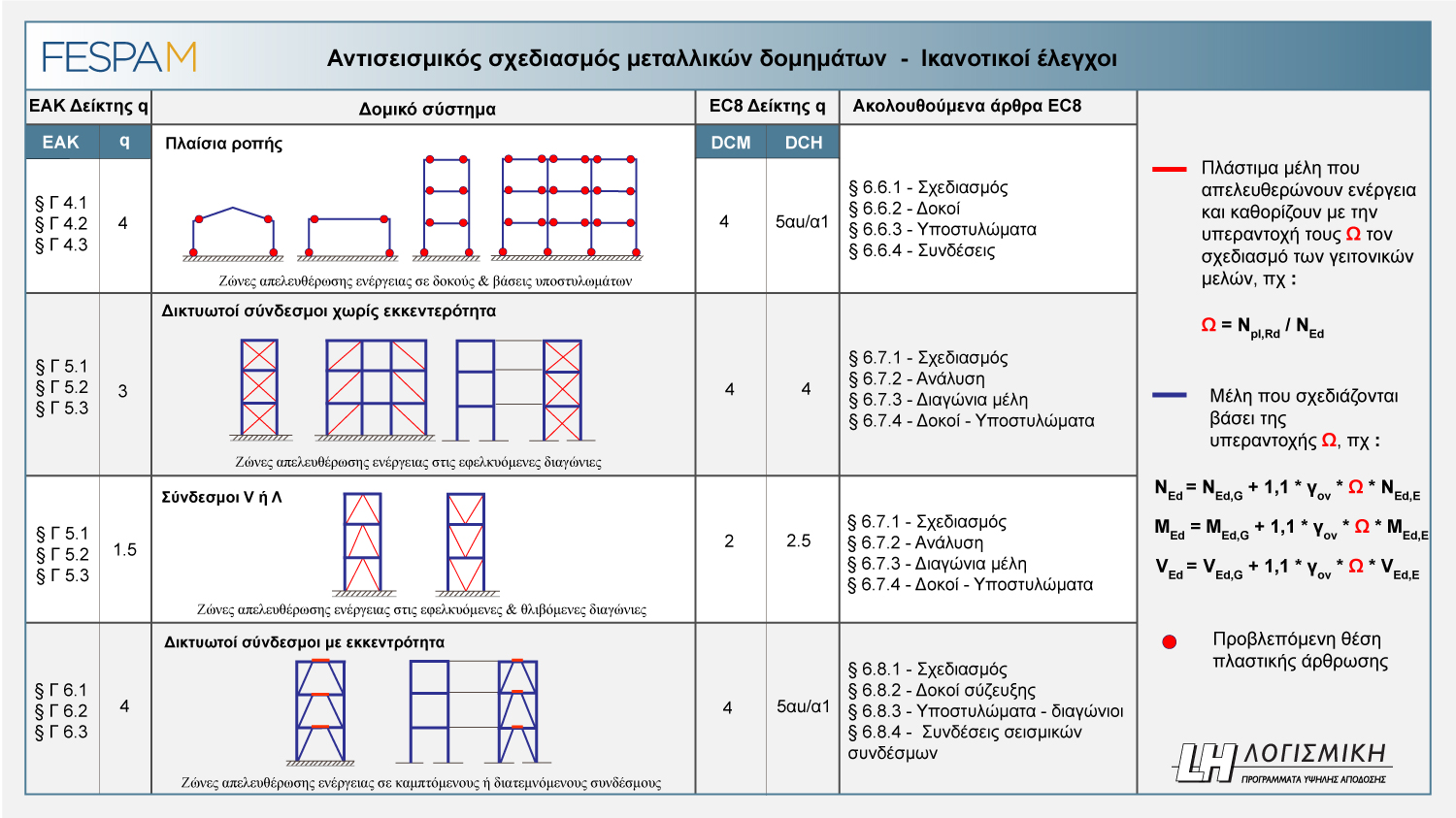

Για τον αντισεισμικό σχεδιασμό σύμφωνα με τον EC8, λαμβάνονται υπόψη το δομικό σύστημα, η κατηγορία πλαστιμότητας και ο αντίστοιχος συντελεστής συμπεριφοράς q και εφαρμόζονται οι απαιτούμενοι ικανοτικοί έλεγχοι.

Έλεγχος & σχεδίαση μεταλλικών συνδέσεων

Το πρόγραμμα Μεταλλικών Συνδέσεων της LH Λογισμική αντλεί αυτόματα από το FespaM τα βασικά δεδομένα της μελέτης: γεωμετρία, διατομές και εντατικά μεγέθη των μελών που συντρέχουν στον κόμβο. Παράλληλα, μπορεί να λειτουργήσει και αυτόνομα, με δεδομένα που εισάγει ο χρήστης για τον υπολογισμό της αντοχής της σύνδεσης.

Με βάση τα δεδομένα αυτά, ο υπολογισμός γίνεται με τη μέθοδο των συστατικών μερών του Ευρωκώδικα 3. Ο κόμβος εξετάζεται ως ενιαίο σύνολο που απαρτίζεται από επιμέρους συστατικά μέρη, ενώ η συνολική αντοχή του προσδιορίζεται από την ανάλυση των στοιχείων που τον αποτελούν.

Από τους υπολογισμούς στα σχέδια & το τεύχος μελέτης

Με την ολοκλήρωση των υπολογισμών, το FespaM παράγει τα σχέδια της στατικής μελέτης αξιοποιώντας απευθείας τα δεδομένα του μοντέλου. Τομές και όψεις παράγονται αυτόματα ενώ τα σχέδια παραμένουν πλήρως επεξεργάσιμα στο ίδιο περιβάλλον, με εργαλεία μορφοποίησης, αυτόματες διαστάσεις και δυνατότητα προσθήκης συμβόλων και σχολίων.

Ο κάνναβος μπορεί να δημιουργείται αυτόματα ή χειροκίνητα ενώ οι σχετικές θέσεις των στοιχείων μεταφέρονται στα σχέδια τομών και όψεων, εξασφαλίζοντας τον συγχρονισμό τους με τα σχέδια κάτοψης.

Παράλληλα, δημιουργείται το τεύχος της μελέτης με τα δεδομένα και τα αποτελέσματα των υπολογισμών, το οποίο μπορεί να τροποποιηθεί και να εκτυπωθεί.

Ανταλλαγή γραμμικών σχεδίων με οποιαδήποτε πλατφόρμα CAD

Τα σχέδια του Fespa μπορούν στη συνέχεια να εξαχθούν σε αρχεία DXF και να ανοίξουν απευθείας σε οποιαδήποτε πλατφόρμα CAD, διατηρώντας τη μορφή και τη δομή τους. Με το CAD Organizer, ο μελετητής ορίζει τη διάρθρωση των layers — ανά οντότητα, πένα ή άλλο κριτήριο — διατηρώντας τον πλήρη έλεγχο της εξαγωγής.

Blocks, γραμματοσειρές, διαστάσεις και τύποι γραμμών μεταφέρονται σωστά, ώστε τα σχέδια να παραμένουν άμεσα επεξεργάσιμα σε κάθε CAD περιβάλλον. Έτσι, η ομάδα του έργου συνεργάζεται πάνω στο ίδιο σχέδιο, με συνέπεια και χωρίς παρερμηνείες.

Ένα 3D μοντέλο για όλη την ομάδα

Πέρα από τα γραμμικά σχέδια, το Fespa εξάγει το 3D στατικό μοντέλο, ώστε να μεταφέρεται απευθείας σε 3D προγράμματα όπως Revit, Archicad, Rhino, SketchUp και Blender, χωρίς να χρειάζεται να δημιουργηθεί από την αρχή.

Το 3D στατικό μοντέλο μπορεί να αντιπαραβάλλεται με αρχιτεκτονικά και άλλα 3D μοντέλα, διευκολύνοντας τον εντοπισμό ασυμβατοτήτων (clash detection). Οι οντότητες μεταφέρονται οργανωμένες, ώστε η ομάδα του έργου να εργάζεται πάνω στην ίδια γεωμετρία, μειώνοντας λάθη και βελτιώνοντας τον συντονισμό της μελέτης.
