Με μια ματιά!

Με το Synθesis for Fespa συνθέτετε τον στατικό φορέα στο 3D περιβάλλον χρησιμοποιώντας 3D εντολές & εξελιγμένα σχεδιαστικά 3D εργαλεία. Επιπλέον περιηγείστε ελεύθερα εντός και εκτός του 3D κτιρίου (orbit, pan, look around, zoom in-out) & έχετε πολλαπλές επιλογές στον τρόπο απεικόνισης.

Ο φορέας απεικονίζεται, σε αξονομετρική ή προοπτική προβολή. Με δυνατότητα παρουσίασης ενός μόνο ορόφου, περισσότερων επιλεγμένων ορόφων ή του συνόλου του κτιρίου.

Οι 3D εντολές αποτελούν επέκταση των αντίστοιχων εντολών που υπάρχουν στο περιβάλλον της κάτοψης (π.χ. «Έξυπνη εισαγωγή δοκού», «Πάρε/Δώσε παραμέτρους», «Κίνηση άκρου», κλπ).

• Απεικονίζεται η 3D γεωμετρία και το γραμμικό προσομοίωμα του φορέα (κόμβοι & μέλη).

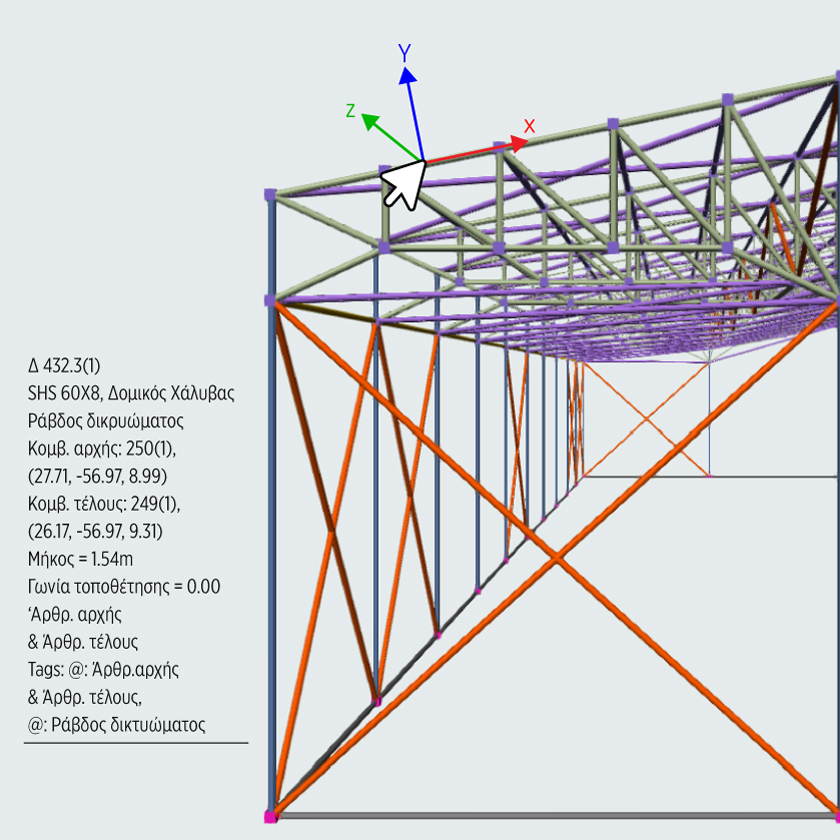

• Εμφανίζονται πληροφορίες για οποιοδήποτε κόμβο (π.χ. όνομα, όροφο στον οποίο ανήκει, κλπ) ή μέλος (π.χ. όνομα δοκού / υποστυλώματος / πλάκας / κόμβου, διαστάσεις διατομής, κλπ) του φορέα.
• Εμφανίζονται / αποκρύπτονται οι τοπικοί άξονες κάθε μέλους.
• Προσφέρεται πλήρης εποπτεία της γεωμετρίας του 3D κτιρίου, των ιδιοτήτων του και των λαθών επίλυσης.
• Μπορείτε να επιλέξετε το χρώμα φόντου, να τροποποιήσετε τον φωτισμό του, να επηρεάσετε την ταχύτητα πλοήγησης, κλπ καθώς διαθέτει το δικό του σύνολο παραμέτρων.

Κατά τον σχεδιασμό του στατικού φορέα αποδίδονται αυτόματα tag στις δοκούς που εισάγονται:

• ανάλογα με το είδος μέλους που είναι χαρακτηρισμένες (π.χ. «@: Ράβδοςδικτυώματος», «@: Τεγίδα», κλπ για δοκούς από δομικό χάλυβα, «@: Γενικόμέλος (μπετόν), «@: Πεδιλοδοκός», κλπ για δοκούς από σκυρόδεμα).
• αν έχει οριστεί ότι ανήκουν σε υποφορέα (στέγη) [π.χ. «@: Υποφορέας(στέγη)].
• αν έχει οριστεί ότι παραλαμβάνουν φορτία ανέμου, χιονιού (π.χ «@:Παραλαβή φορτίων ανέμου», κλπ).

Το κτίριο εξελίσσεται – Το Fespa ακολουθεί

Σε κάθε μελέτη το κτίριο συνεχώς εξελίσσεται: Ένα μεσοπάτωμα προστίθεται, μια καθ’ ύψος επέκταση υπογείου γίνεται απαραίτητη, η θέση των μηκίδων σε ένα βιομηχανικό κτίριο αλλάζει. Κάθε νέα απαίτηση φέρνει ένα νέο δεδομένο.

Με τη δυνατότητα «Κατάτμηση Υποστυλωμάτων» στο Fespa 26, αυτές οι αλλαγές είναι μέρος της διαδικασίας.

Μπορείς να διαιρείς υποστυλώματα της επιλογής σου σε δύο ή περισσότερα τμήματα, οποιαδήποτε στιγμή, είτε από την κάτοψη είτε απευθείας από το 3D περιβάλλον. Με ακρίβεια, ευελιξία και απόλυτο έλεγχο του στατικού μοντέλου, καθώς η μελέτη σου προχωράει!

Πλάκες στο 3D, με απόλυτο έλεγχο

Οι εντολές εισαγωγής πλάκας επιτρέπουν τη σχεδίαση πλάκας σε οποιοδήποτε υψόμετρο, απευθείας μέσα από το 3D περιβάλλον του Fespa.

Η πλάκα τοποθετείται στο υψόμετρο που υποδεικνύει ο μελετητής στο 3D και διαθέτει σημεία έλξης στο περίγραμμά της, τα οποία εμφανίζονται τόσο στην κάτοψη όσο και στο 3D (OpenGL). Με τον τρόπο αυτό, εξασφαλίζεται άμεσος, ελεγχόμενος και ακριβής χειρισμός της γεωμετρίας.

Μέσω της «Έλξη πλάκας», τα σημεία έλξης μπορούν να ενεργοποιούνται ή να απενεργοποιούνται όποτε απαιτείται, ενισχύοντας τη διαδραστικότητα και την ευελιξία κατά τη μοντελοποίηση του φορέα.

Παράλληλα, οι πλάκες Zoellner απεικονίζονται ως τέτοιες στο 3D περιβάλλον και εξάγονται αντίστοιχα ως Zoellner και στα αρχεία *.obj, διατηρώντας πλήρως τα γεωμετρικά χαρακτηριστικά τους και εκτός Fespa.

Ένα 3D μοντέλο για όλη την ομάδα

Το Fespa εξάγει το στατικό μοντέλο σε μορφή OBJ, ώστε να μεταφέρεται απευθείας σε σύγχρονα διεθνή προγράμματα όπως Revit, Archicad, Rhino, SketchUp ή Blender, χωρίς να χρειάζεται να δημιουργηθεί από την αρχή.
