FePool με μια ματιά

Μοντελοποιήστε τη δεξαμενή όπως πραγματικά είναι

Η γεωμετρία μιας δεξαμενής δεν περιορίζεται σε έναν ορθογωνικό πυθμένα και κατακόρυφα τοιχώματα. Το FePool επιτρέπει τη δημιουργία οριζόντιων και κεκλιμένων πλακών, πλακών επί ελαστικού εδάφους, επιφανειών με οπές, καθώς και επίπεδων ή καμπύλων τοιχωμάτων.

Οι επιφάνειες αποτελούνται κατά κανόνα από οπλισμένο σκυρόδεμα, μπορούν όμως να αποκτήσουν διαφορετικές μηχανικές ιδιότητες, όπως μέτρο ελαστικότητας και μέτρο διάτμησης, επιτρέποντας την προσομοίωση και άλλων υλικών, όπως για παράδειγμα γυαλί.

Εργαλεία για σύνθετες γεωμετρίες

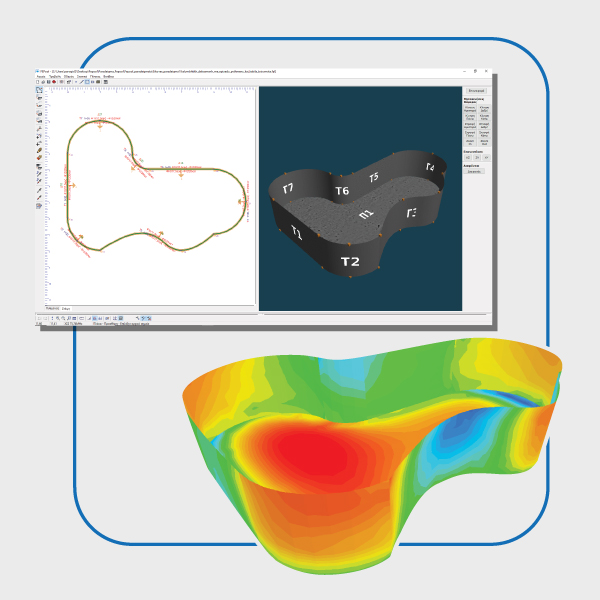

Το FePool διαθέτει γραφικό περιβάλλον και εξειδικευμένες εντολές μοντελοποίησης, ώστε η διαμόρφωση ακόμη και απαιτητικών γεωμετριών να γίνεται άμεσα.

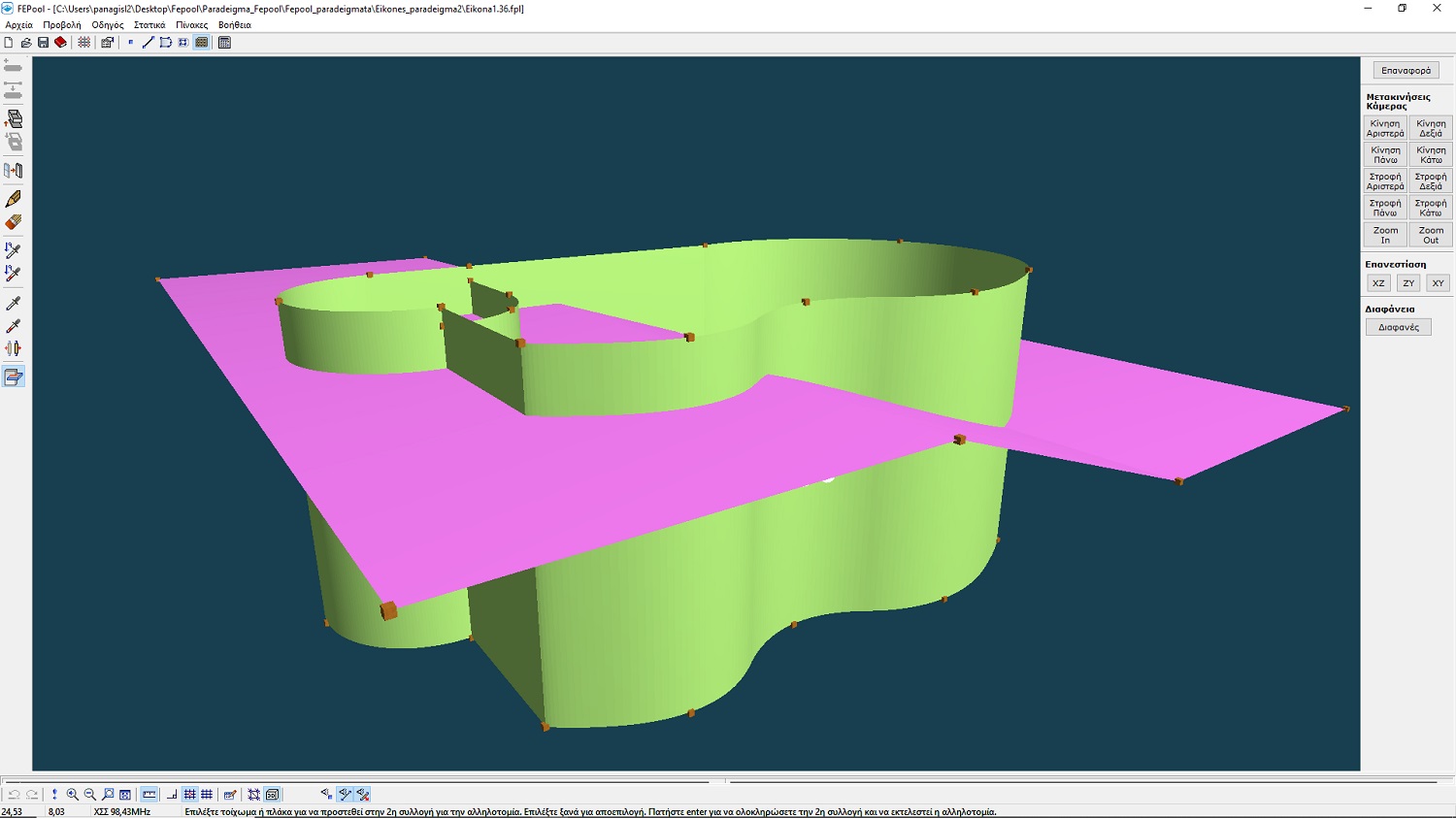

Τα τοιχώματα μπορούν να παραχθούν από την κάτοψη του πυθμένα, ενώ με την αλληλοτομία επιφανειών υπολογίζονται αυτόματα οι τομές και αφαιρούνται τα μη επιθυμητά τμήματα.

Έτσι, ακόμη και σε σύνθετες καμπύλες επιφάνειες, ο μηχανικός δεν χρειάζεται να υπολογίζει χειροκίνητα τα υψόμετρα των ενδιάμεσων σημείων για να διαμορφώσει το τελικό μοντέλο.

Ανάλυση με πεπερασμένα στοιχεία FEM

Η κατασκευή επιλύεται ως ενιαίο σύστημα συνδεδεμένων επιφανειών μέσω δικτύου επιφανειακών πεπερασμένων στοιχείων FEM (tric elements).

Όπου απαιτείται, στο μοντέλο μπορούν να ενσωματωθούν γραμμικά στοιχεία (grid elements), είτε στα άκρα των επιφανειών είτε μέσα στο πλέγμα των επιφανειακών στοιχείων.

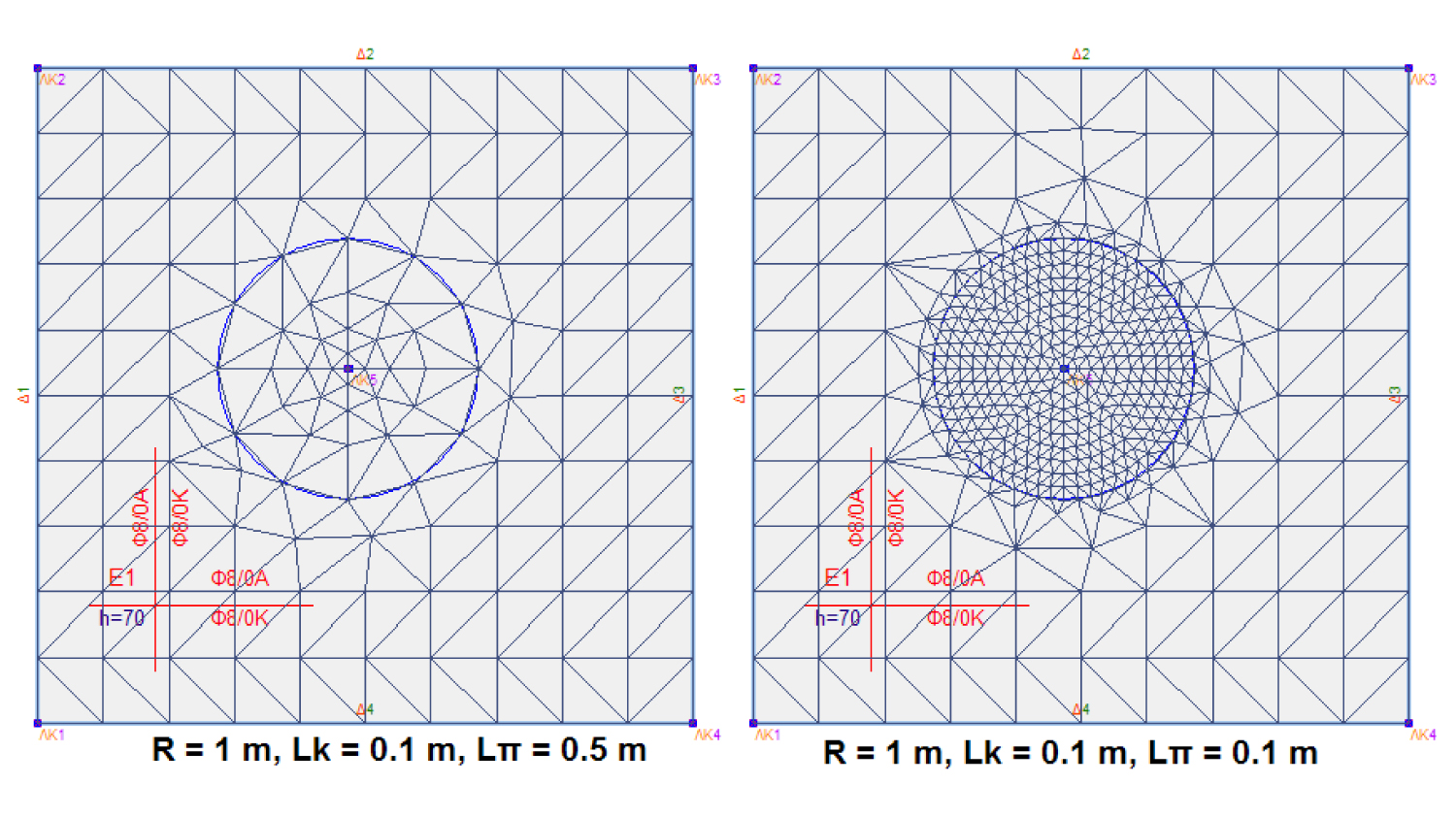

Παράλληλα, υπάρχει δυνατότητα τοπικής πύκνωσης του δικτύου γύρω από κόμβους ή γραμμές, ώστε η διακριτοποίηση να προσαρμόζεται στις περιοχές όπου απαιτείται λεπτομερέστερη ανάλυση.

Ευελιξία στον ορισμό των φορτίων

Σε κάθε δράση μπορούν να οριστούν διαφορετικοί τύποι φορτίων, ανάλογα με το εξεταζόμενο σενάριο φόρτισης.

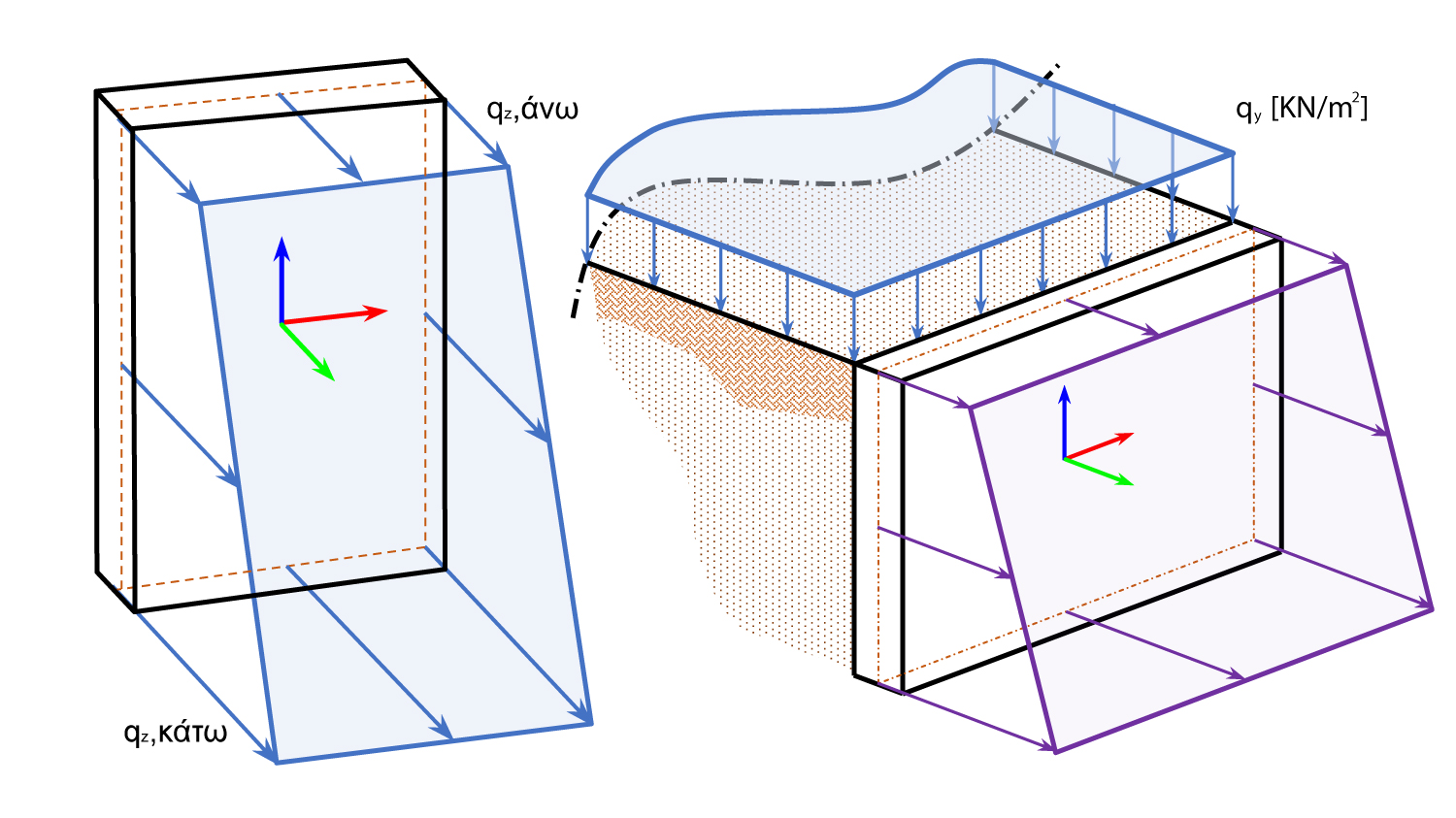

Σε πλάκες και τοιχώματα μπορούν να εφαρμοστούν συγκεντρωμένα φορτία και ροπές σε όλες τις διευθύνσεις, καθώς και κατανεμημένα φορτία επί γραμμής.

Στις πλάκες μπορούν επιπλέον να εφαρμοστούν ομοιόμορφα επιφανειακά φορτία, ενώ στα τοιχώματα τραπεζοειδώς κατανεμημένα φορτία, ώστε να αποδίδονται φορτίσεις που μεταβάλλονται καθ’ ύψος.

Εξειδικευμένες δράσεις για δεξαμενές

Πέρα από τις γενικές φορτίσεις, το FePool διαθέτει φορτία συστήματος προσαρμοσμένα στις ιδιαίτερες απαιτήσεις της μελέτης δεξαμενών.

Στα τοιχώματα μπορούν να ληφθούν υπόψη στατικές ωθήσεις γαιών, ενώ σε πλάκες και τοιχώματα στατικές ωθήσεις υγρού.

Επιπλέον, μπορούν να υπολογιστούν ωθήσεις από συγκεντρωμένα ή κατανεμημένα φορτία στην επιφάνεια του εδάφους, όπως η παρουσία βαρέος οχήματος δίπλα στην κατασκευή.

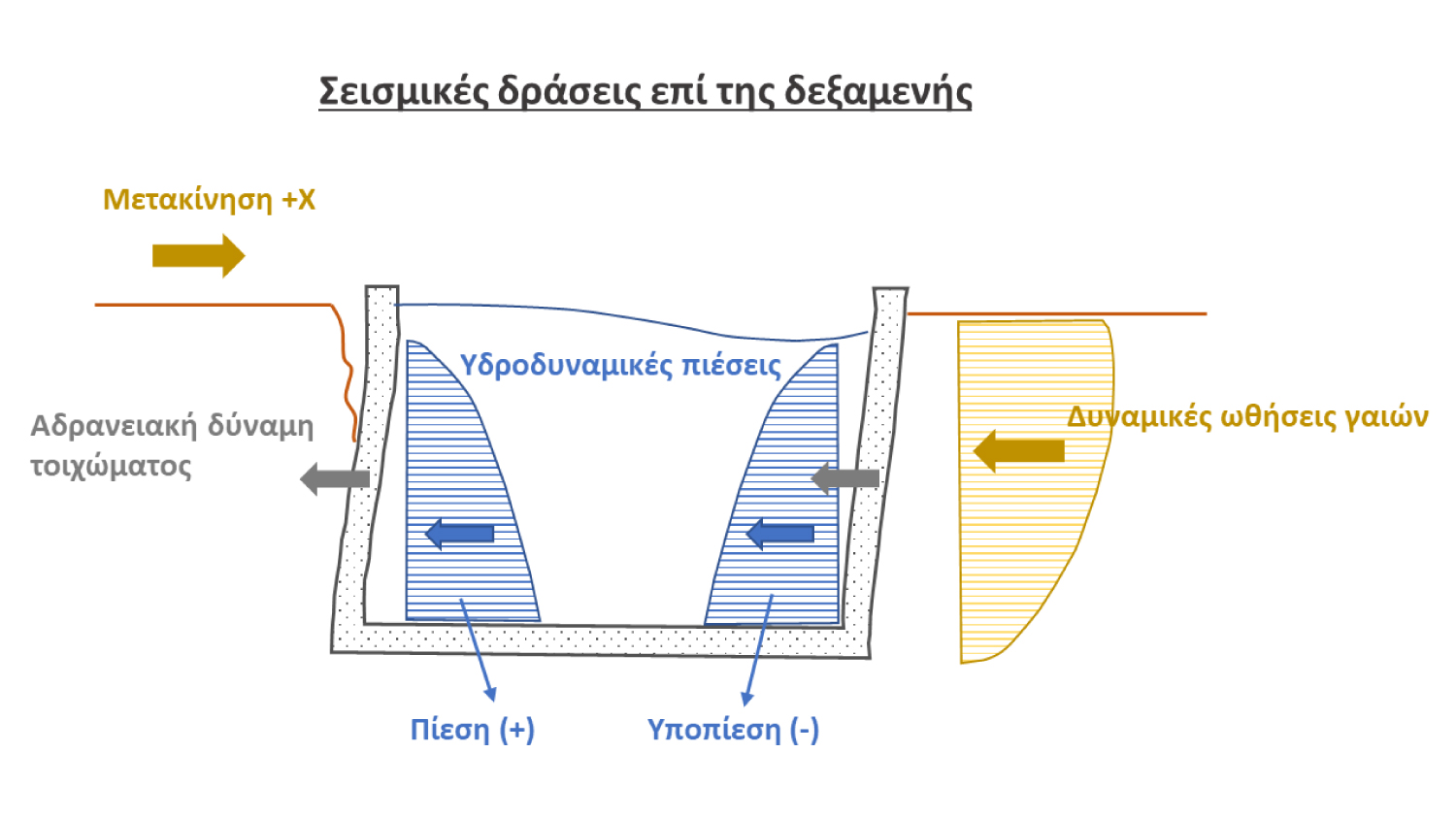

Για τον σεισμικό σχεδιασμό υπολογίζονται δράσεις σύμφωνα με τον EN 1998-4, όπως δυναμικές ωθήσεις γαιών, υδροδυναμικές πιέσεις και αδρανειακές δυνάμεις των τοιχωμάτων.

Έλεγχος αντοχής και για διαφορετικά υλικά

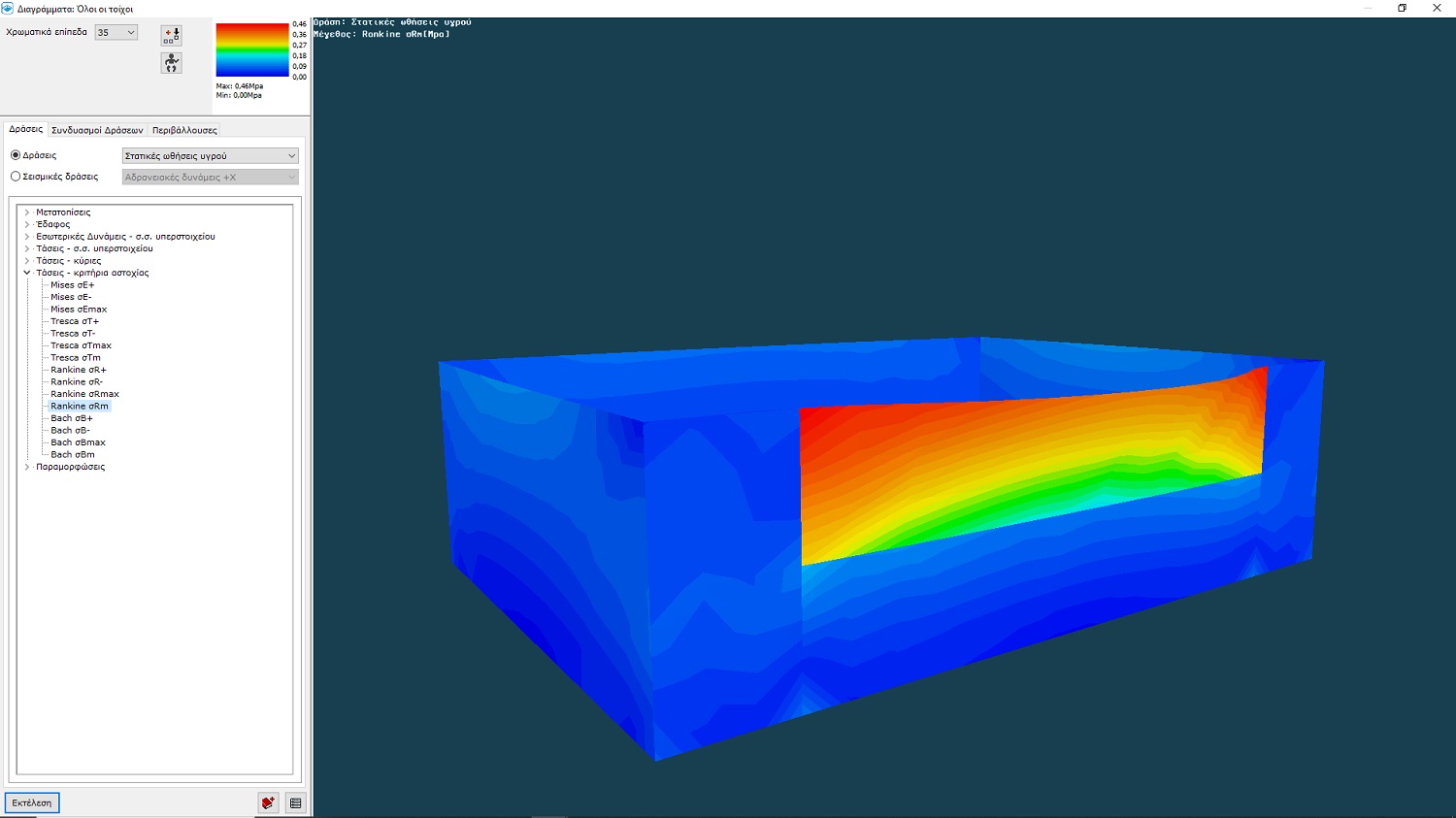

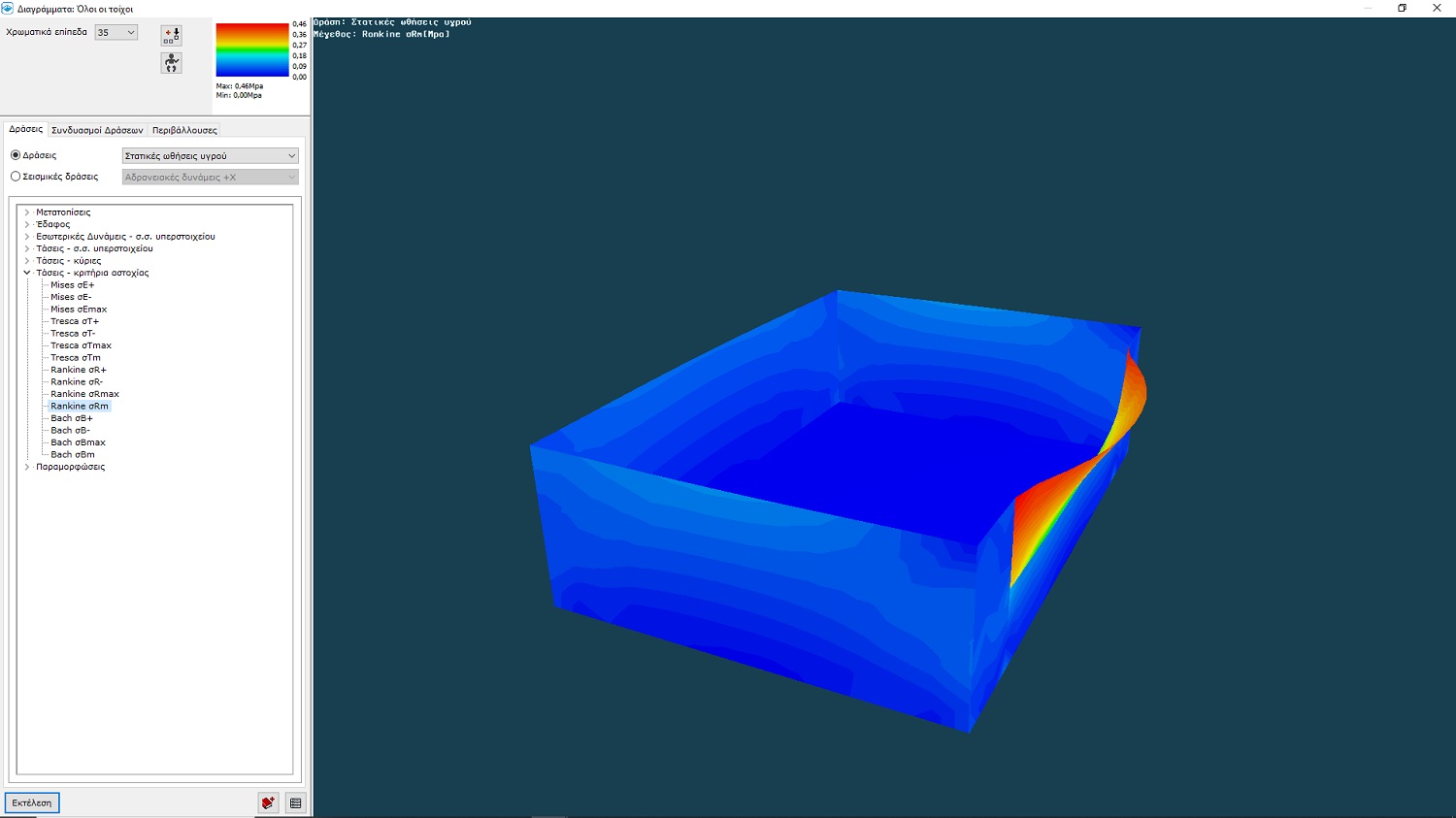

Πέρα από τους ελέγχους οπλισμένου σκυροδέματος, το FePool περιλαμβάνει τα κριτήρια αστοχίας Von Mises, Rankine, Tresca και Bach.

Σε συνδυασμό με τη δυνατότητα καθορισμού των μηχανικών ιδιοτήτων των υλικών, ο μηχανικός μπορεί να πραγματοποιήσει ελέγχους αντοχής σε όρους τάσεων και για άλλα υλικά, όπως για παράδειγμα γυαλί.

Από την ανάλυση στον οπλισμό

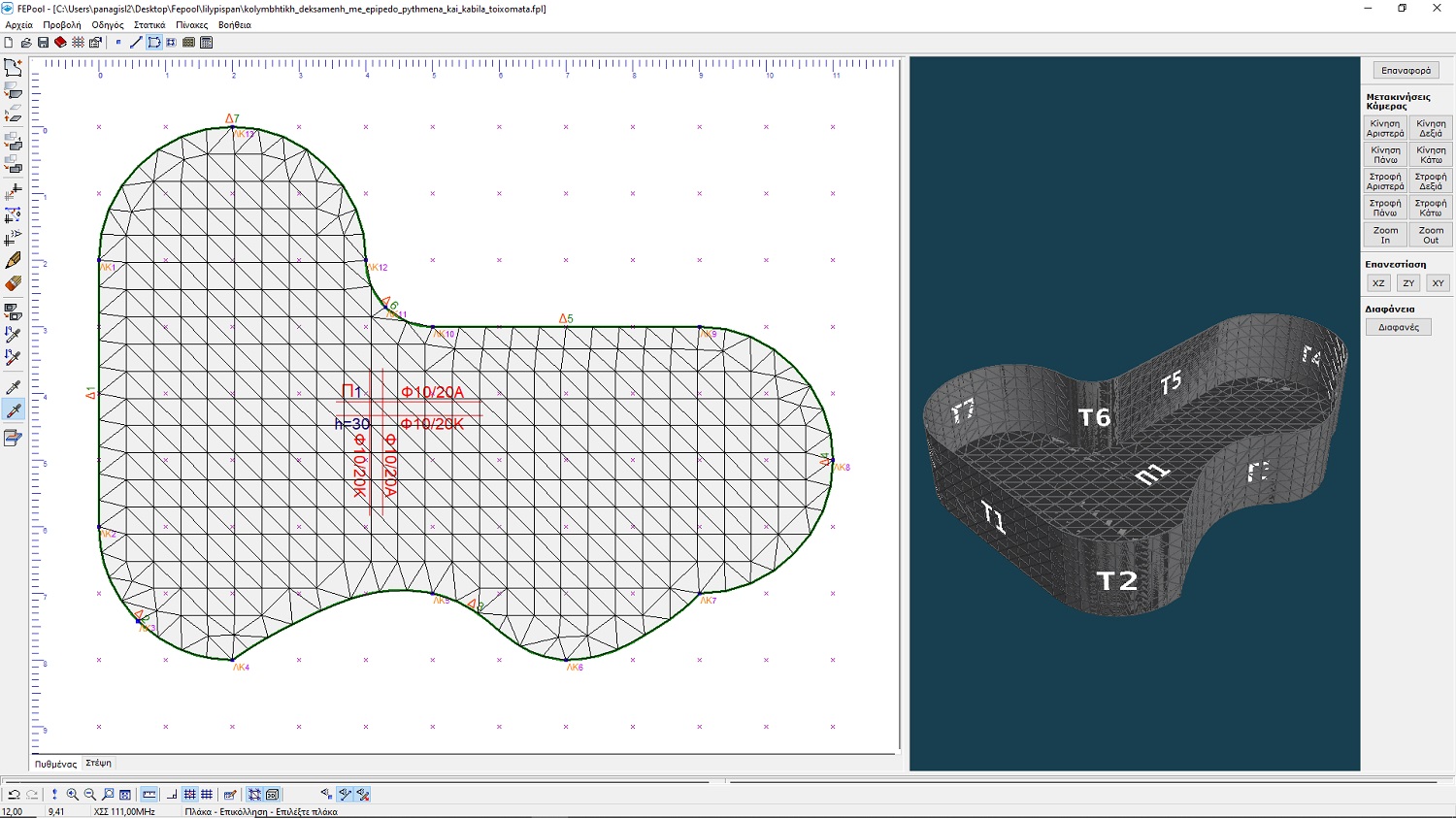

Με βάση τα αποτελέσματα της ανάλυσης, το FePool πραγματοποιεί τη διαστασιολόγηση πλακών και τοιχωμάτων, υπολογίζοντας τα εντατικά μεγέθη και τους απαιτούμενους οπλισμούς.

Ο μηχανικός μπορεί επίσης να καθορίσει τους δικούς του οπλισμούς και το πρόγραμμα να πραγματοποιήσει τον αντίστοιχο έλεγχο επάρκειας.

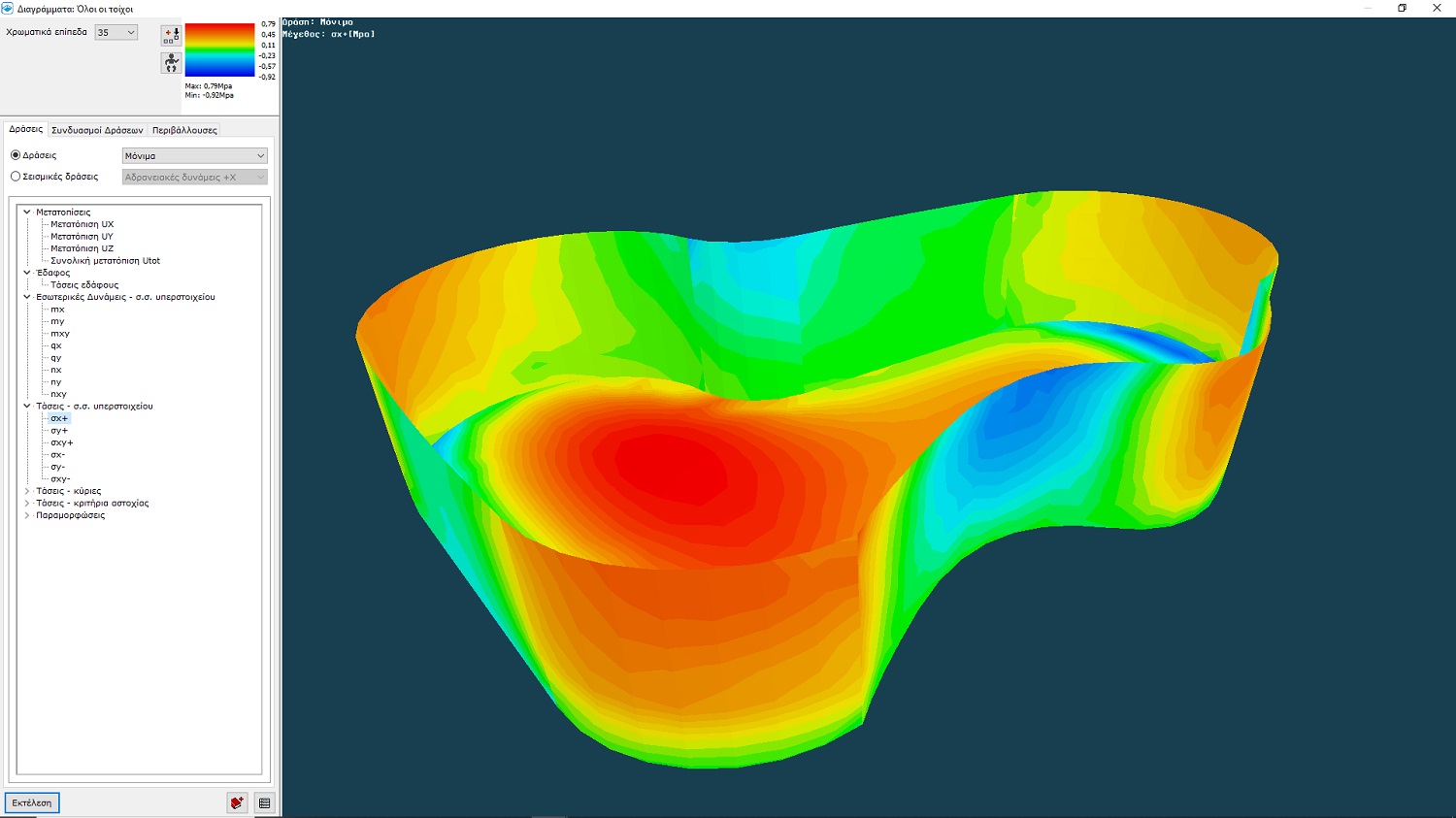

Δείτε τα αποτελέσματα στο 3D

Στο 3D περιβάλλον αποτελεσμάτων, τα εντατικά μεγέθη και τα αποτελέσματα της διαστασιολόγησης παρουσιάζονται με έγχρωμα διαγράμματα για κάθε δράση, συνδυασμό δράσεων ή περιβάλλουσα.

Ο μηχανικός μπορεί να εξετάσει μία επιφάνεια ή ολόκληρη την κατασκευή, να αλλάξει γωνία θέασης και τρόπο προβολής και να προσαρμόσει τη χρωματική κλίμακα για ευκολότερο εντοπισμό των κρίσιμων περιοχών.

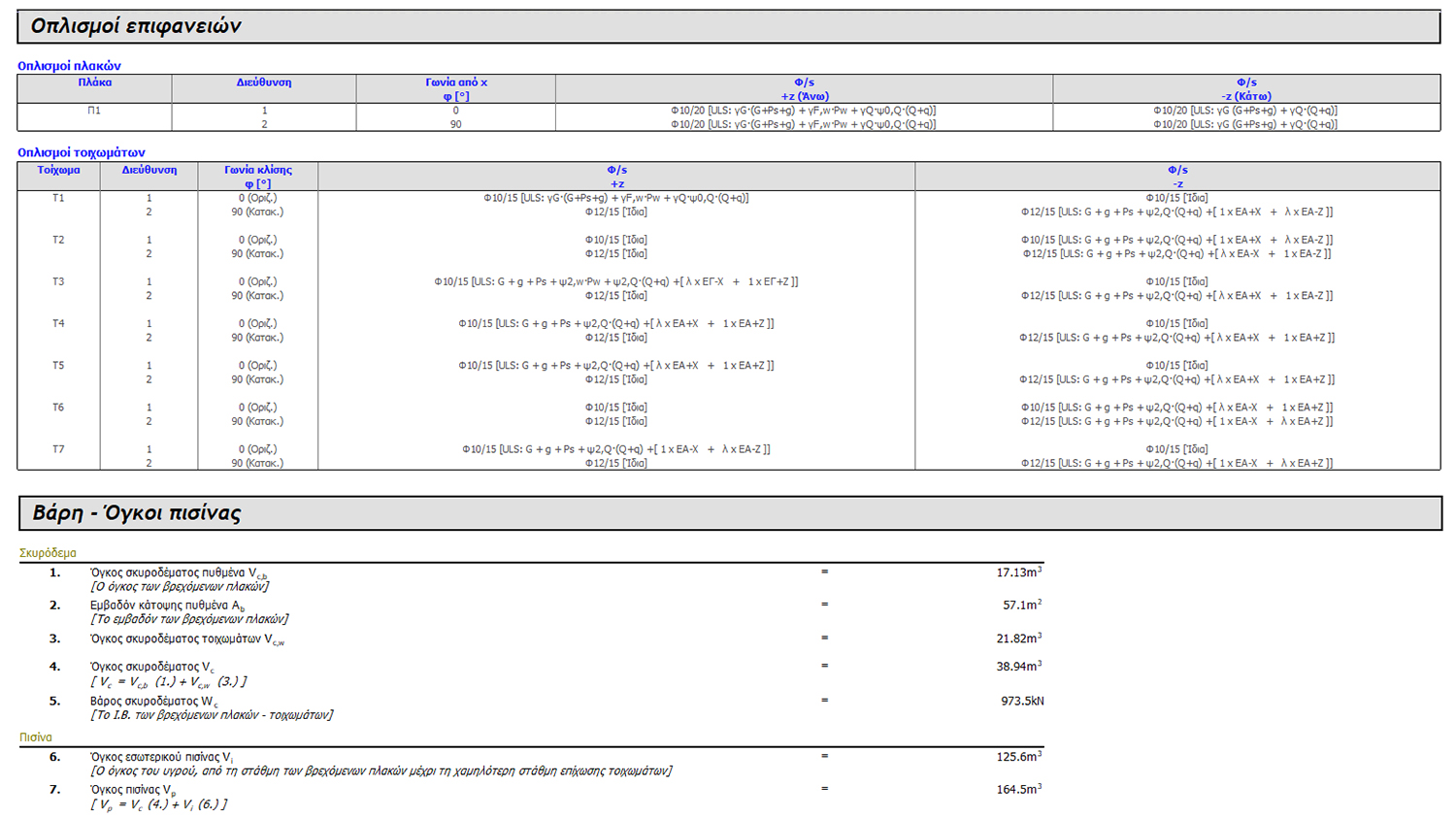

Πλήρες αναλυτικό τεύχος υπολογισμών

Το FePool παράγει πλήρες αναλυτικό τεύχος υπολογισμών, με τα δεδομένα του μοντέλου και τα αποτελέσματα για τα επιμέρους στοιχεία και τις φορτίσεις.

Στο τεύχος εμφανίζεται η κρίσιμη φόρτιση κάθε μέλους, ενώ ο μηχανικός μπορεί να επιλέξει τα διαγράμματα που θα συμπεριληφθούν στην εκτύπωση.

Παράλληλα, οι κατόψεις μπορούν να εξαχθούν σε αρχεία .tek για περαιτέρω επεξεργασία και ολοκλήρωση των κατασκευαστικών σχεδίων στο Fespa – Tekton.

Από το FePool στα κατασκευαστικά σχέδια με Fespa – Tekton

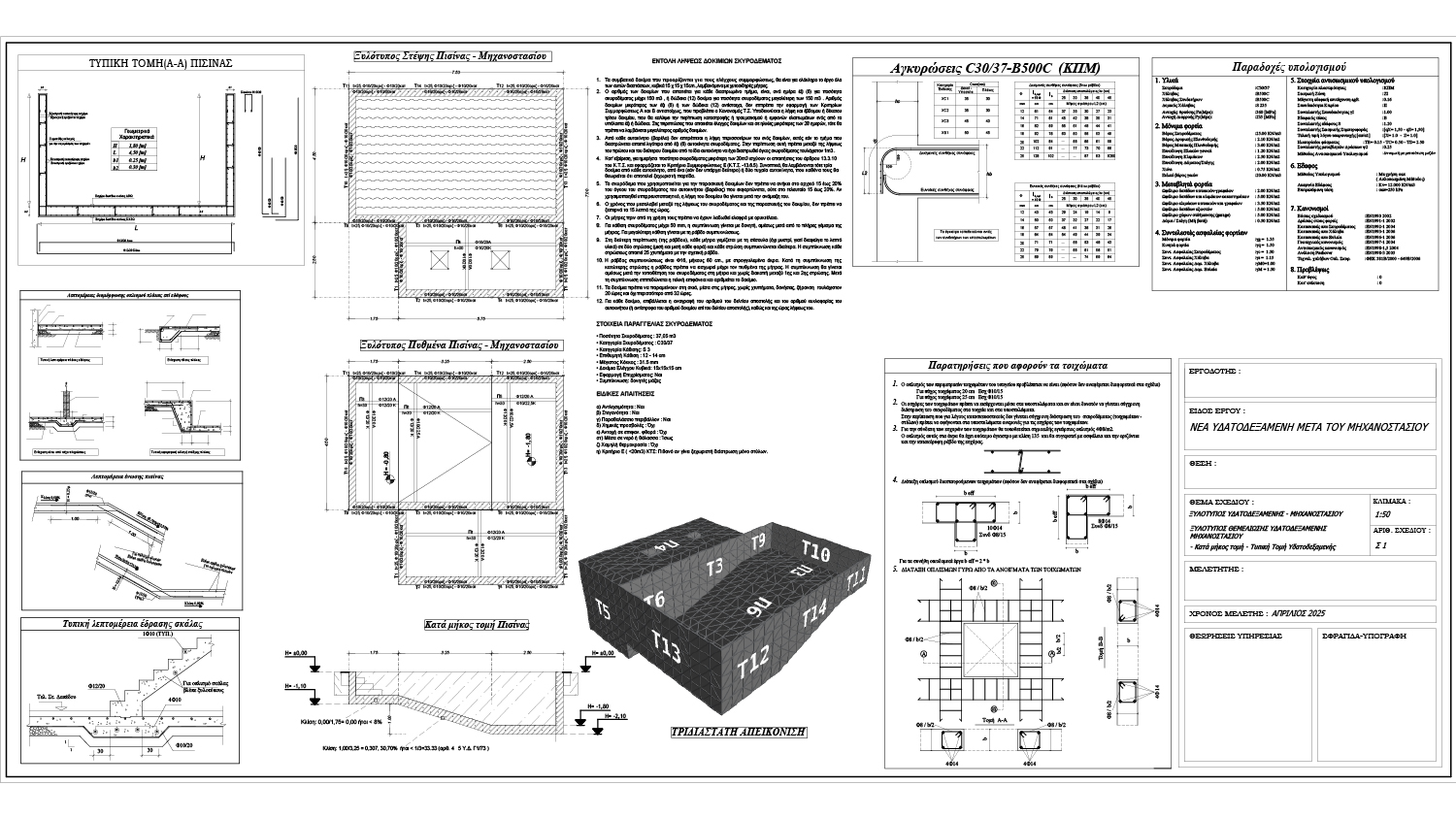

Οι κατόψεις της μελέτης μπορούν να εξαχθούν σε αρχεία .tek και να μεταφερθούν στο Fespa – Tekton για περαιτέρω επεξεργασία.

Έτσι, ο μηχανικός μπορεί να αξιοποιήσει τα δεδομένα της μελέτης και να συνεχίσει την επεξεργασία τους στο γνώριμο σχεδιαστικό περιβάλλον του Fespa – Tekton, για την ολοκλήρωση των κατασκευαστικών σχεδίων.
