ΠΡΟΓΡΑΜΜΑ ΠΕΠΕΡΑΣΜΕΝΩΝ ΣΤΟΙΧΕΙΩΝ

Το FEPLA υπολογίζει με τη μέθοδο των Πεπερασμένων Στοιχείων πλάκες σε συνδυασμό με γραμμικά στοιχεία εσχάρας.
Βρίσκει εφαρμογή στην διαστασιολόγηση πλακών ανωδομής και κοιτόστρωσης.

Τι κερδίζει ο μηχανικός με το Fepla:

Επίπεδες γενικές κοιτοστρώσεις επι ελαστικού εδάφους, με οπλισμούς πλάκας (χωρίς διακριτότητα σε δοκάρια).

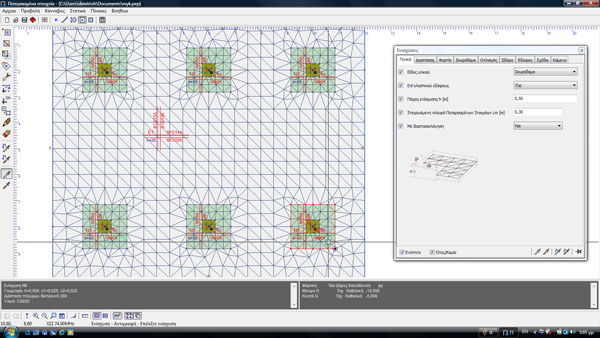

Υπολογισμό μυκητοειδών πλακών ανωδομής.

Υπολογισμό πλακών με συγκεντρωμένα φορτία και τρύπες.

Γενικές Πληροφορίες για το πρόγραμμα Fepla

Υπολογίζει μετατοπίσεις, εντατικά μεγέθη και οπλισμούς.

Αυτόνομο πρόγραμμα. Η εισαγωγή των στοιχείων γίνεται γραφικά ή και μέσω πινάκων.

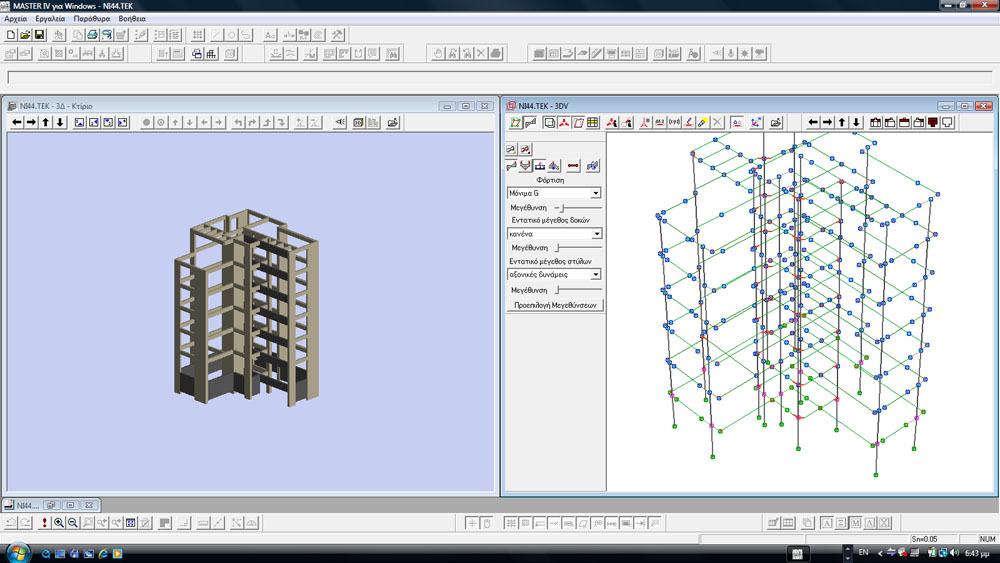

Συνεργασία με το Fespa 7. Αυτόματη εισαγωγή των θέσεων των υποστυλωμάτων και των εντατικών μεγεθών
που προέκυψαν στους κόμβους από όλες τις φορτίσεις (στατικές και σεισμικές) καθώς και τους συνδυασμούς τους.

Εισαγωγή γεωμετρίας και φορτίσεων για υπολογισμό κοιτοστρώσεων απο το Fespa 7

Υπολογίζονται περιβάλλουσες οπλισμών για κάθε διεύθυνση σε άνω και κάτω στρώσεις

Το FEPLA συνδυάζει το στοιχείο τριγωνικής μορφής (Tric Εlement) και ένα ειδικό γραμμικό στοιχείο εσχάρας (Grid element).
Η παρουσία του γραμμικού στοιχείου μαζί με τις επιφάνειες από τριγωνικά πεπερασμένα στοιχεία, χρησιμεύει:

Στη σωστή έδραση πλακών ανωδομής επί δοκών.
Στη σωστή προσομοίωση των τοιχωμάτων υπογείου.
Στη σωστή κατανομή των ροπών που προέρχονται από τα αντισεισμικά τοιχώματα ανωδομής, δηλαδή οι ροπές εκ των τοιχωμάτων
διανέμονται μέσω της ακαμψίας των μελών της εσχάρας σε όλο το μήκος της επιφάνειας.

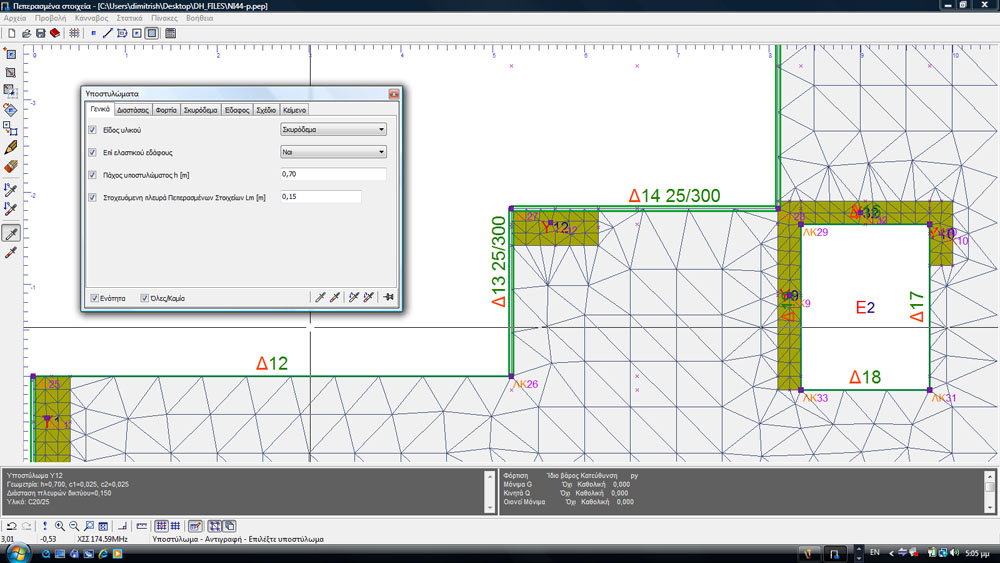

Παράμετροι υποστυλώματος. Δίκτυο ξεχωριστό απο αυτό της επιφάνειας.

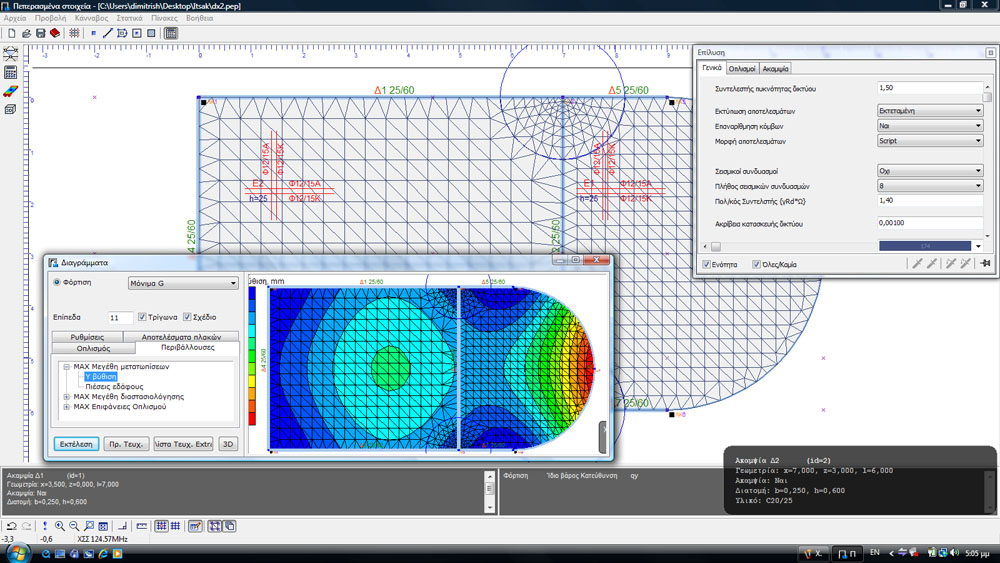

Διάγραμμα βυθίσεων κατα Υ (Περιβάλλουσα).

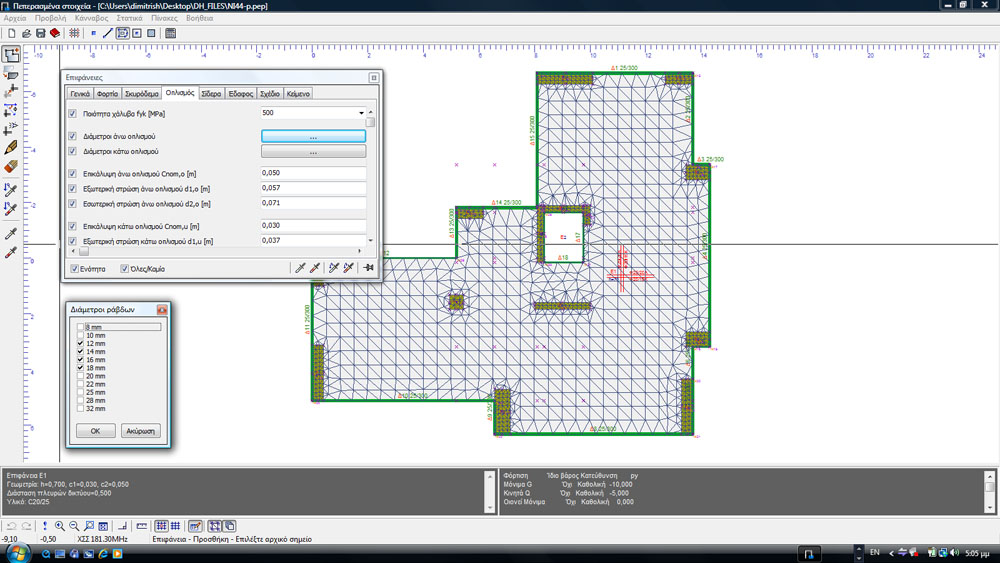

Γεωμετρία δικτύου

Στοιχείο τριγωνικής μορφής (Tric Element).
Ειδικό γραμμικό στοιχείο εσχάρας (Grid Element).
Εξελιγμένη γεννήτρια δικτύου (Mesh Generator).
Ανάλυση πλακών σε τριγωνικά (ή τετραγωνικά) στοιχεία.
Πύκνωση του δικτύου σε κόμβους και γραμμές.
Περιγραφή κάθε επιφάνειας από κόμβους και τις μεταξύ αυτών γραμμές ή τόξα.
Οπές σε επιφάνειες.
Επιφάνειες μέσα σε άλλες επιφάνειες με διαφορετικά χαρακτηριστικά (πχ. οπλισμοί, πάχος, διάσταση δικτύου, κλπ).
Τέτοιες επιφάνειες μπορεί να είναι επιφάνειες που περικλείουν τα ίχνη των υποστυλωμάτων, τοπικές ενισχύσεις, κλπ.
Διαστασιολόγηση οποιασδήποτε μορφής επιφάνειας.
Επιλογή έδρασης επί ελαστικού εδάφους.
Σημειακά φορτία επί της πλάκας.
Γραμμικά κατανεμημένα φορτία επί της πλάκας.
Εφαρμογή σημειακών στηρίξεων.
Εφαρμογή γραμμικών στηρίξεων.
Εισαγωγή γραμμής δικτύου με διαστάσεις, για τη προσομοίωση γραμμικού μέλους (δοκός) με τρεις βαθμούς ελευθερίας.
Ανάλυση της γραμμής δικτύου από το δίκτυο σε επιμέρους τμήματα και συμμετοχή της στο μητρώο ακαμψίας ως στοιχείο εσχάρας (grid).
Ενίσχυση σε περιοχή εντός της πλάκας, όπου θα απαιτηθεί είτε διαμόρφωση γεωμετρική (πχ. διαφορετικό πάχος) είτε πύκνωση οπλισμού.
Λαμβάνει μέρος στην ανάλυση του μοντέλου, συμμετέχοντας με την ακαμψία της βάσει του πάχους της. Παράγεται δίκτυο (mesh) για κάθε
ενίσχυση ξεχωριστό από αυτό της επιφάνειας στην οποία ανήκει και υπολογίζει τον απαιτούμενο οπλισμό στην περιοχή αυτή.
Δυνατότητα περιγραφής του ίχνους πόδα του υποστυλώματος. Το υποστύλωμα λαμβάνει μέρος στην ανάλυση του μοντέλου,
συμμετέχοντας με την ακαμψία του βάσει των διαστάσεών του. Παράγεται δίκτυο (mesh) για κάθε υποστύλωμα ξεχωριστό από αυτό της
επιφάνειας στην οποία ανήκει.

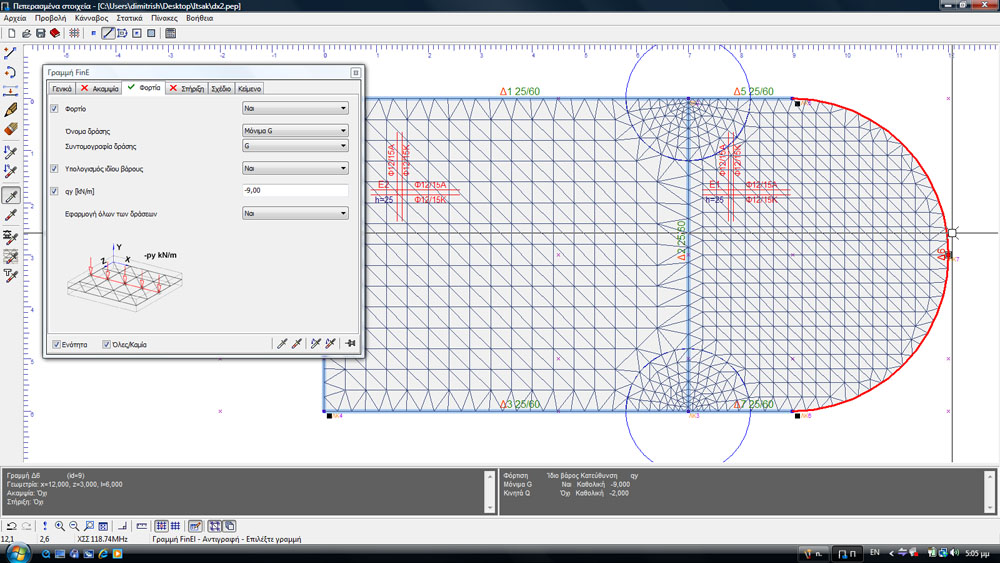

Υπολογισμός και καμπύλων πλακών. Γραμμικές φορτίσεις στην περίμετρο. Στήριξη στις δοκούς.
Πύκνωση δικτύου στις περιοχές στηρίξεων.

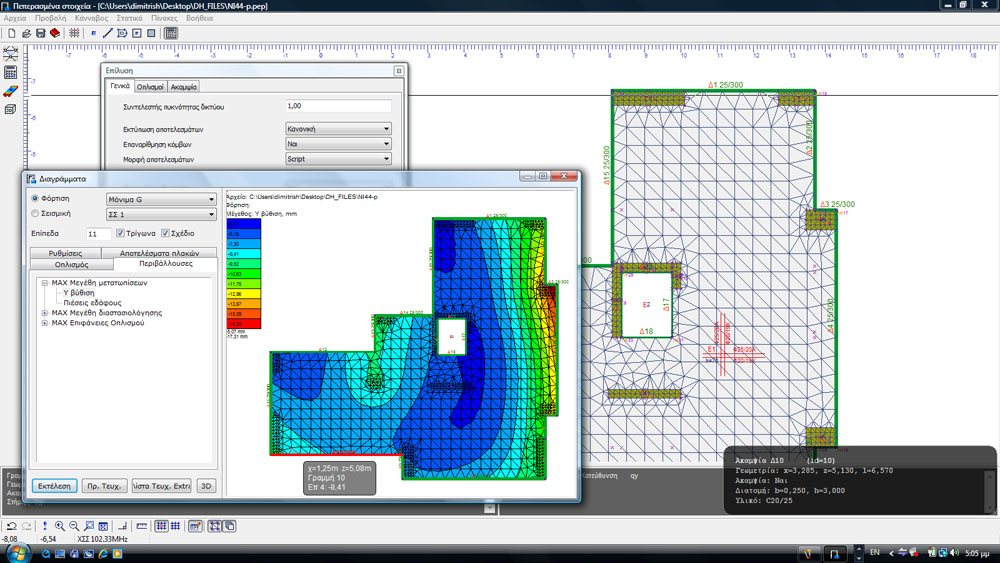

Μετατόπιση Y (περιβάλλουσα). Επιρροή ερπυσμού-ρηγμάτωσης -ξήρανσης με κατάλληλους συντελεστές.

Φόρτιση

Τα φορτία που μεταβιβάζονται μέσω της γεννήτριας δικτύου στα στοιχεία είναι:

Συγκεντρωμένα επί κόμβων (σημειακά φορτία και ροπές επί κόμβων).
Γραμμικά κατανεμημένα φορτία επί των γραμμών.
Ομοιόμορφα κατανεμημένα φορτία επί των επιφανειών.
Επιπλέον φορτίσεις επιλογής του χρήστη, καθώς και οι συνδυασμοί αυτών.

Επίλυση

Επίλυση με Ευρωκώδικα 2 (EC 2).
Σεισμικοί συνδυασμοί με επιλογή πλήθους.
Ελαστική ανάλυση μειωμένης ακαμψίας για να λαμβάνεται υπόψη στους υπολογισμούς των βυθίσεων η ρηγμάτωση, ο ερπυσμός και η ξήρανση.

Αποτελέσματα

Διαγράμματα για όλες τι φορτίσεις (μόνιμα, κινητά, φορτία χρήστη) και συνδυασμών τους.
Μετατοπίσεις (βύθιση, πίεση εδάφους).
Μεγέθη διαστασιολόγησης οπλισμού κατά BAUMANN (Ροπές, διάτμηση qmax).
Απαιτούμενες επιφάνειες οπλισμού - Ράβδοι/απόσταση.
Διατμητικά μεγέθη.
Περιβάλλουσες.
Επιλογή μορφής αποτελεσμάτων για καλύτερη εποπτεία (Ισοχρωματικές λωρίδες, Ισοβαρείς γραμμές, Τροχιές κυρίων μεγεθών).
Επιλογή του τρόπου εξομάλυνσης αποτελεσμάτων των στοιχείων.

Έγχρωμη τρισδιάστατη απεικόνιση της πλάκας (ανωδομής ή κοιτόστρωσης).
Επιλογή προβολής των αποτελεσμάτων πάνω στη πλάκα.

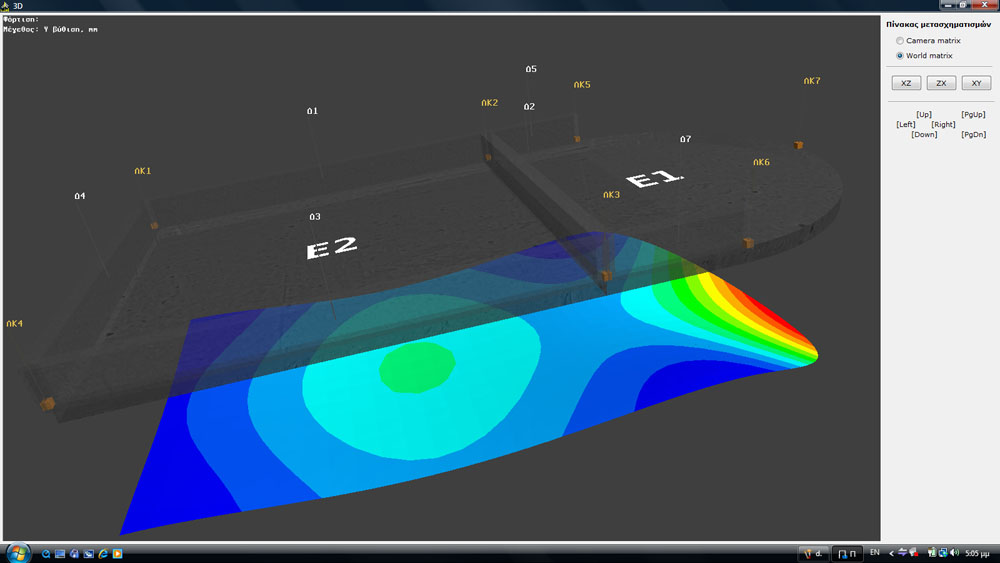

Τριδιάστατη απεικόνιση της πλάκας με το διάγραμμα βύθισης.

Ενίσχυση σε περιοχή εντός της πλάκας με διαφορετικό πάχος και πύκνωση οπλισμού.

Σχέδια - Τεύχος

Αναλυτικό τεύχος μελέτης.
Εξαγωγή του αρχείου για περαιτέρω επεξεργασία στο Fespa 7 ή το Τέκτων 7.
