Τί είναι νέο στην τελευταία έκδοση Fespa; – (9.3.0.6)

Διαδραστική όπλιση δοκών – Προϋποθέτει B-Design

Η διαδραστική όπλιση δοκών συμπληρώνει το B-Design και δίνει στον μηχανικό τον πραγματικό έλεγχο της διάταξης του οπλισμού.

Ο μελετητής αντιλαμβάνεται γιατί μια δοκός εμφανίζει προβλήματα κατά την διαστασιολόγηση, εντοπίζει τα κρίσιμα σημεία, και παρεμβαίνει: αλλάζει διαμέτρους, πλήθος και θέσεις ράβδων, δοκιμάζει εναλλακτικές λύσεις και λαμβάνει άμεση ανατροφοδότηση.

• Κάθε δοκιμή είναι γρήγορη.
• Κάθε αποτέλεσμα έχει οπτική και ποσοτική τεκμηρίωση.
• Και κάθε αλλαγή λαμβάνεται υπόψη στους ικανοτικούς ελέγχους, χωρίς συμβιβασμούς στην ασφάλεια.

Έτσι, κόμβοι με μεγάλες απαιτήσεις σε οπλισμό αποσυμφορούνται, οι στρώσεις μειώνονται, και η τελική λύση είναι κατασκευάσιμη, οικονομική και τεχνικά αξιόπιστη.

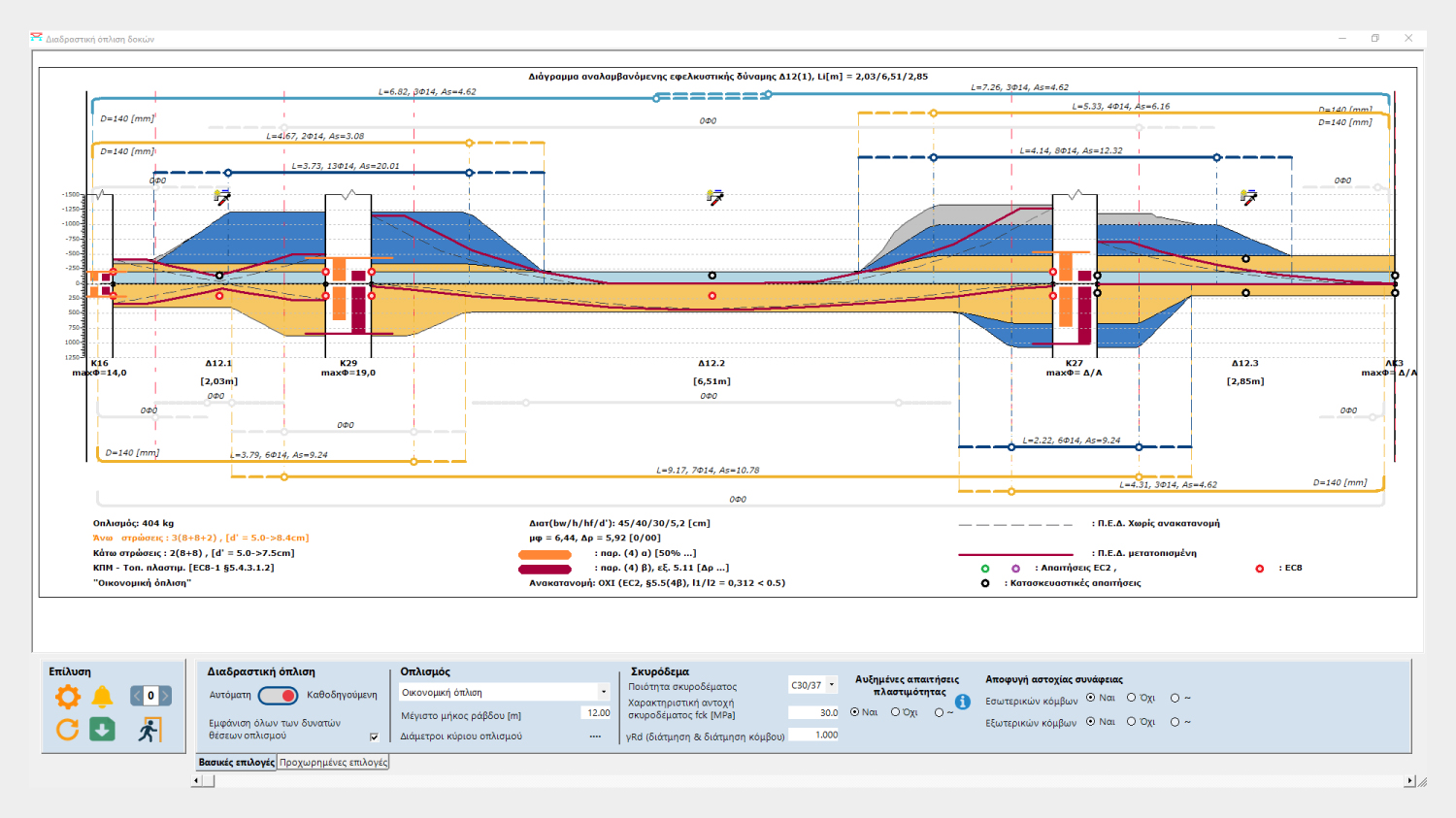

Το περιβάλλον εργασίας της διαδραστικής όπλισης δοκών

Android App (B-Design Viewer) – add on module – προϋποθέτει BDesign

Η εφαρμογή για κινητό (android app)«B-Design Viewer» είναι ένα ιδιαίτερα χρήσιμο εργαλείο για τον έλεγχο της διάταξης όπλισης στο εργοτάξιο, σε πλήρη διασύνδεση με την τελευταία έκδοση του Fespa.

Μετά την τελική επίλυση και όπλιση του φορέα, το Fespa παράγει ένα ειδικό αρχείο με όλα τα στοιχεία όπλισης των δοκών του κτιρίου που προκύπτουν από τη μελέτη, το οποίο ο μηχανικός μπορεί να έχει πάντα μαζί του στο κινητό ή το tablet.

Με ένα απλό tap στη δοκοσειρά της κάτοψης, εμφανίζεται το πλήρες διάγραμμα αναλαμβανόμενης εφελκυστικής δύναμης.

Στο διάγραμμα απεικονίζονται παραστατικά οι ράβδοι του οπλισμού με διαφορετικούς χρωματισμούς, προσφέροντας άμεση και ξεκάθαρη εικόνα για:

• τα μήκη και το πλήθος των ράβδων
• τις θέσεις τοποθέτησης και τις περιοχές κάλυψης
• τις θέσεις αγκύρωσης και μάτισης
• τον αριθμό των στρώσεων
• το συνολικό βάρος της διάταξης οπλισμού

Παράλληλα, προβάλλονται και οι κανονιστικές απαιτήσεις σε οπλισμό, επισημασμένες με κατάλληλα σύμβολα, ώστε ο έλεγχος στο εργοτάξιο να πραγματοποιείται με σαφήνεια, ακρίβεια και ασφάλεια.

Η πληροφορία της μελέτης δεν μένει πλέον στο γραφείο. Βρίσκεται εκεί όπου χρειάζεται — μέσα στο εργοτάξιο.

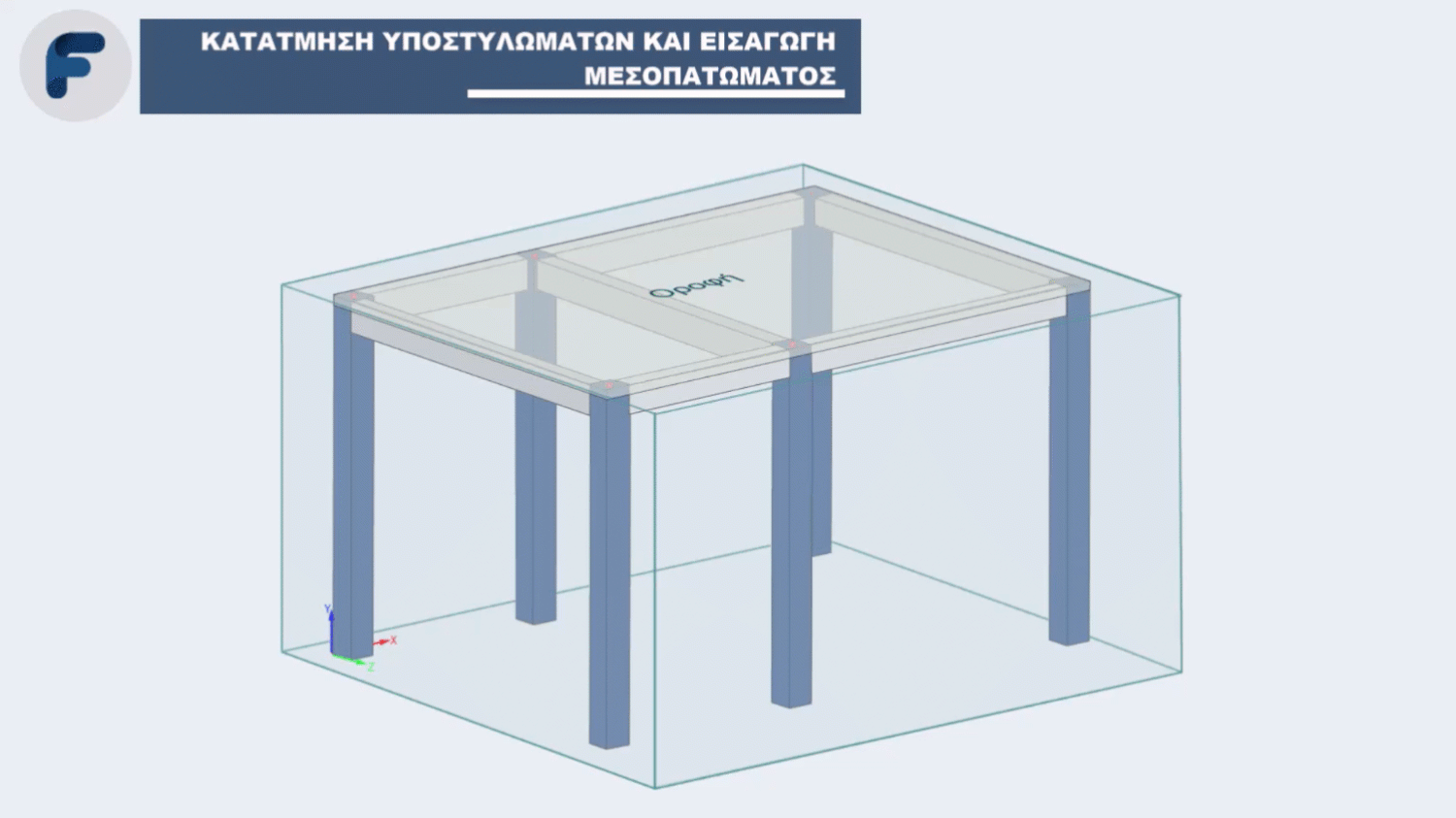

Κατάτμηση υποστυλωμάτων -add-on module- Προϋποθέτει Synthesis

Σε κάθε μελέτη το κτίριο συνεχώς εξελίσσεται: Ένα μεσοπάτωμα προστίθεται, μια καθ’ ύψος επέκταση υπογείου γίνεται απαραίτητη, η θέση των μηκίδων σε ένα βιομηχανικό κτίριο αλλάζει. Κάθε νέα απαίτηση φέρνει ένα νέο δεδομένο.

Με τη δυνατότητα Κατάτμηση Υποστυλωμάτων αυτές οι αλλαγές γίνονται εύκολα και γρήγορα, σε όποια φάση και αν βρίσκεται η μελέτη.

Μπορείς να διαιρείς υποστυλώματα της επιλογής σου σε δύο ή περισσότερα τμήματα, οποιαδήποτε στιγμή, απευθείας από το 3D περιβάλλον, με ακρίβεια, ευελιξία και απόλυτο έλεγχο του στατικού μοντέλου.

Κατάτμηση επιλεγμένων υποστυλωμάτων στο υψόμετρο οροφής του επιλεγμένου ορόφου στο 3D περιβάλλον (OpenGL) του Fespa.

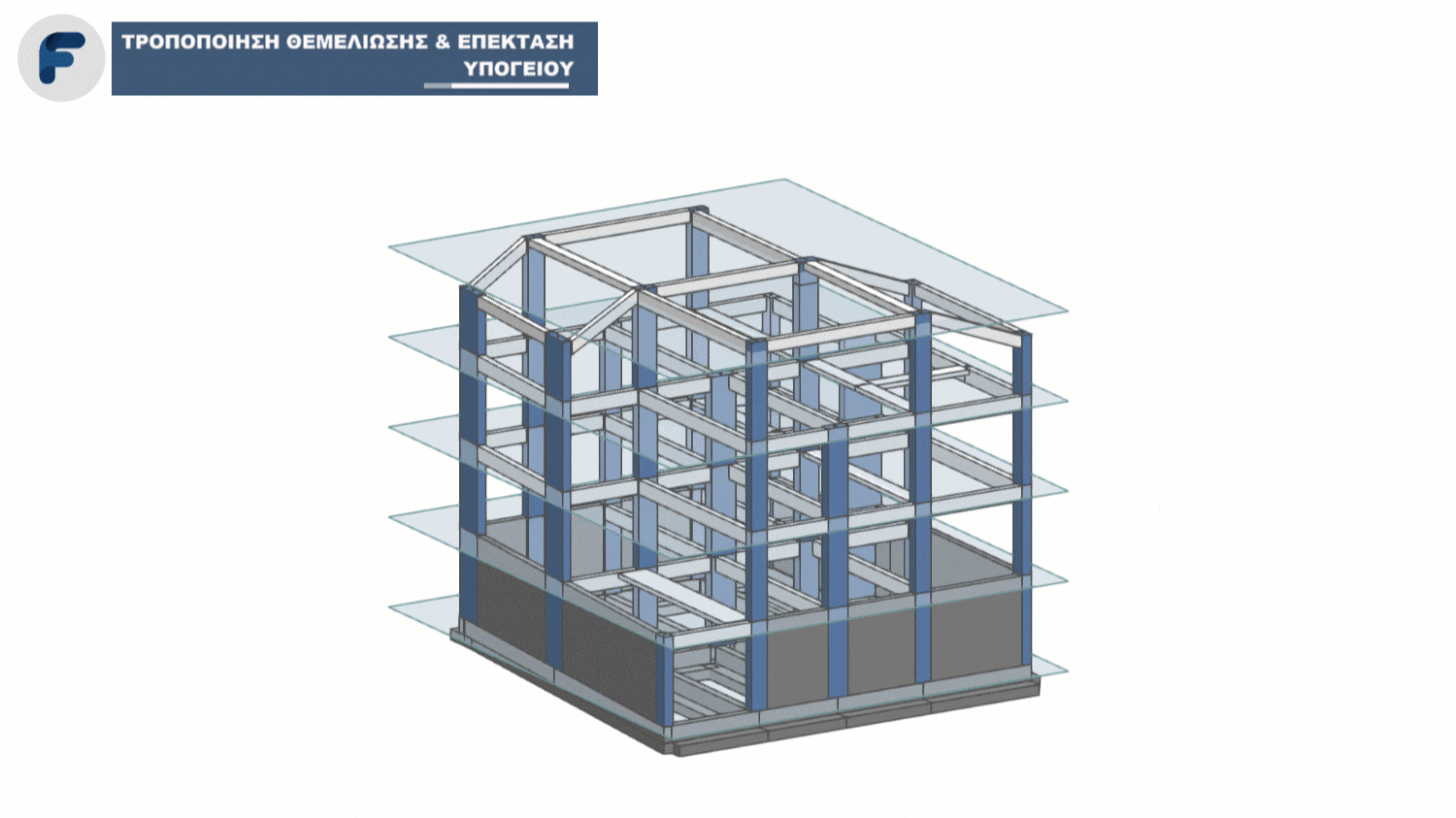

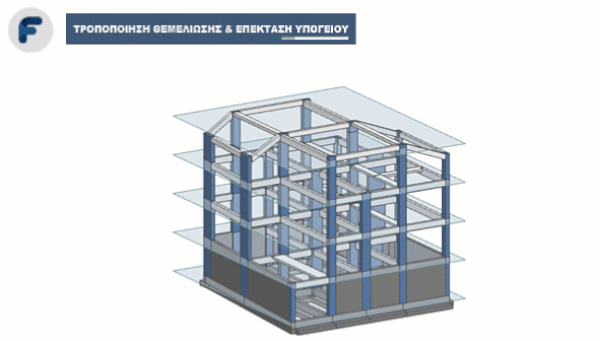

Επέκταση υπογείου καθ” ύψος και τροποποίηση θεμελίωσης με κατάτμηση υποστυλωμάτων

Νέα αυτόματα tags – Εντός συντήρησης – Προϋποθέτει tags

Η λειτουργία των tags στο Fespa εξελίσσεται και γίνεται πιο ολοκληρωμένη!

Στη νέα έκδοση αποδίδονται tags αυτόματα σε δοκούς και υποστυλώματα που διαθέτουν ελαστικές αρθρώσεις αρχής ή/και τέλους στα άκρα τους. Τα στοιχεία αυτά επισημαίνονται αυτόματα, τόσο στην κάτοψη όσο και στο 3D περιβάλλον, επιτρέποντας στον μελετητή να έχει σαφή εικόνα των παραδοχών του στατικού μοντέλου του.

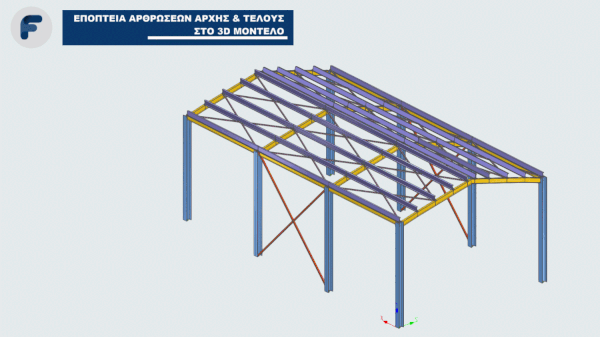

Οι ελαστικές αρθρώσεις απεικονίζονται πλέον γραφικά στο 3D (OpenGL), διευκολύνοντας τον έλεγχο της μελέτης.

Παράλληλα, σε υποστυλώματα που ανήκουν σε υποφορέα (π.χ. στέγη) ή έχει οριστεί ότι παραλαμβάνουν φορτία ανέμου, το αντίστοιχο tag αποδίδεται επίσης αυτόματα.

Η επέκταση αυτή ενισχύει τον ρόλο των tags ως εργαλείο ελέγχου, εποπτείας και μαζικής επεξεργασίας στοιχείων κατά τον στατικό σχεδιασμό.

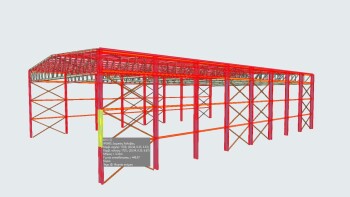

Αυτόματη απόδοση tag σε υποστυλώματα «@Φορτία ανέμου»

ΧΧΧΧ

Πλάκες στο 3D – Εντός συντήρησης – Προϋποθέτει Synthesis

Οι εντολές εισαγωγής πλάκας αναβαθμίζονται και επιτρέπουν πλέον τη σχεδίαση πλάκας σε οποιοδήποτε υψόμετρο, απευθείας μέσα από το 3D περιβάλλον του Fespa.

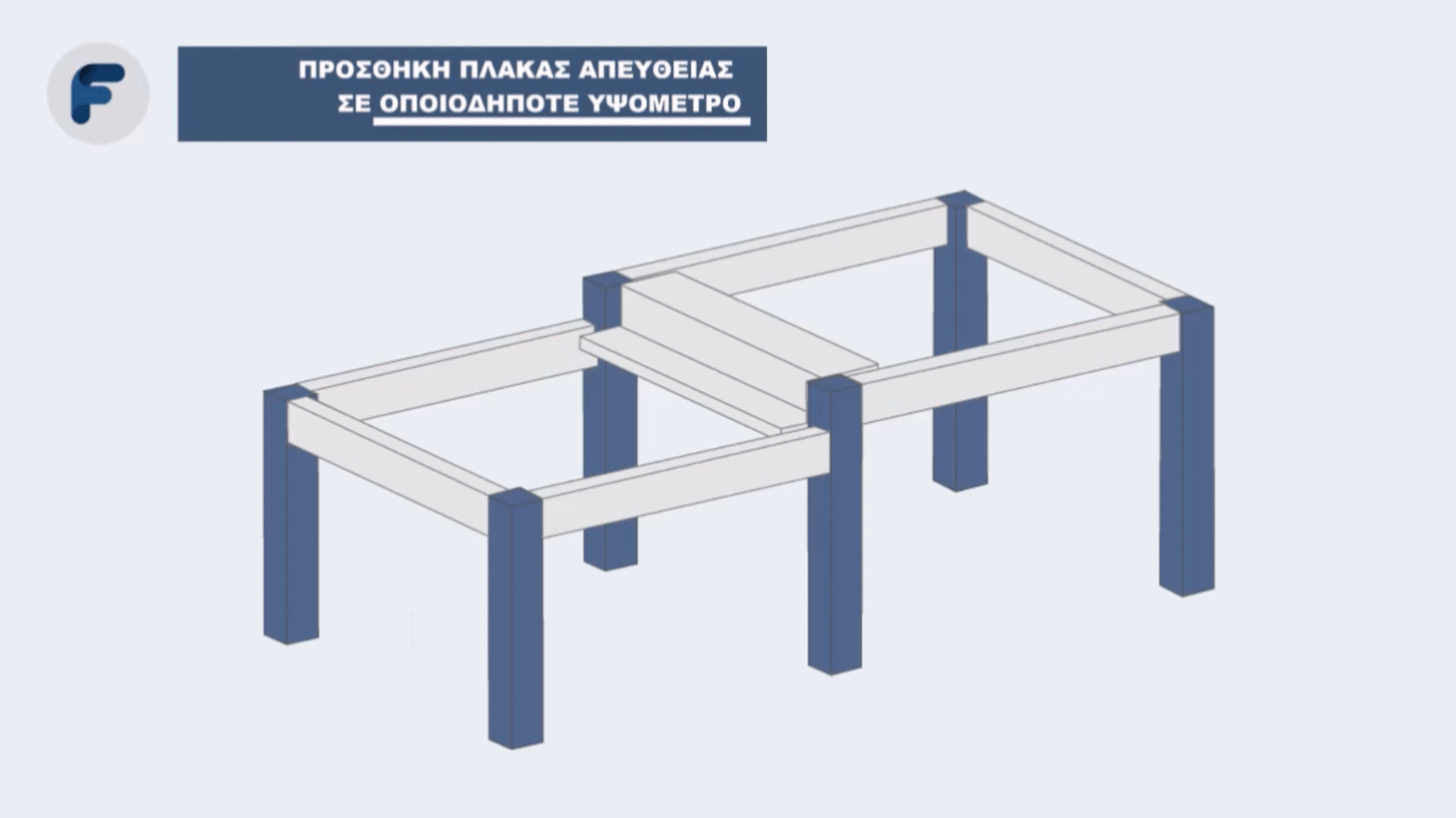

Σχεδίαση πλάκας σε οποιοδήποτε υψόμετρο, απευθείας στο 3D περιβάλλον του Fespa.

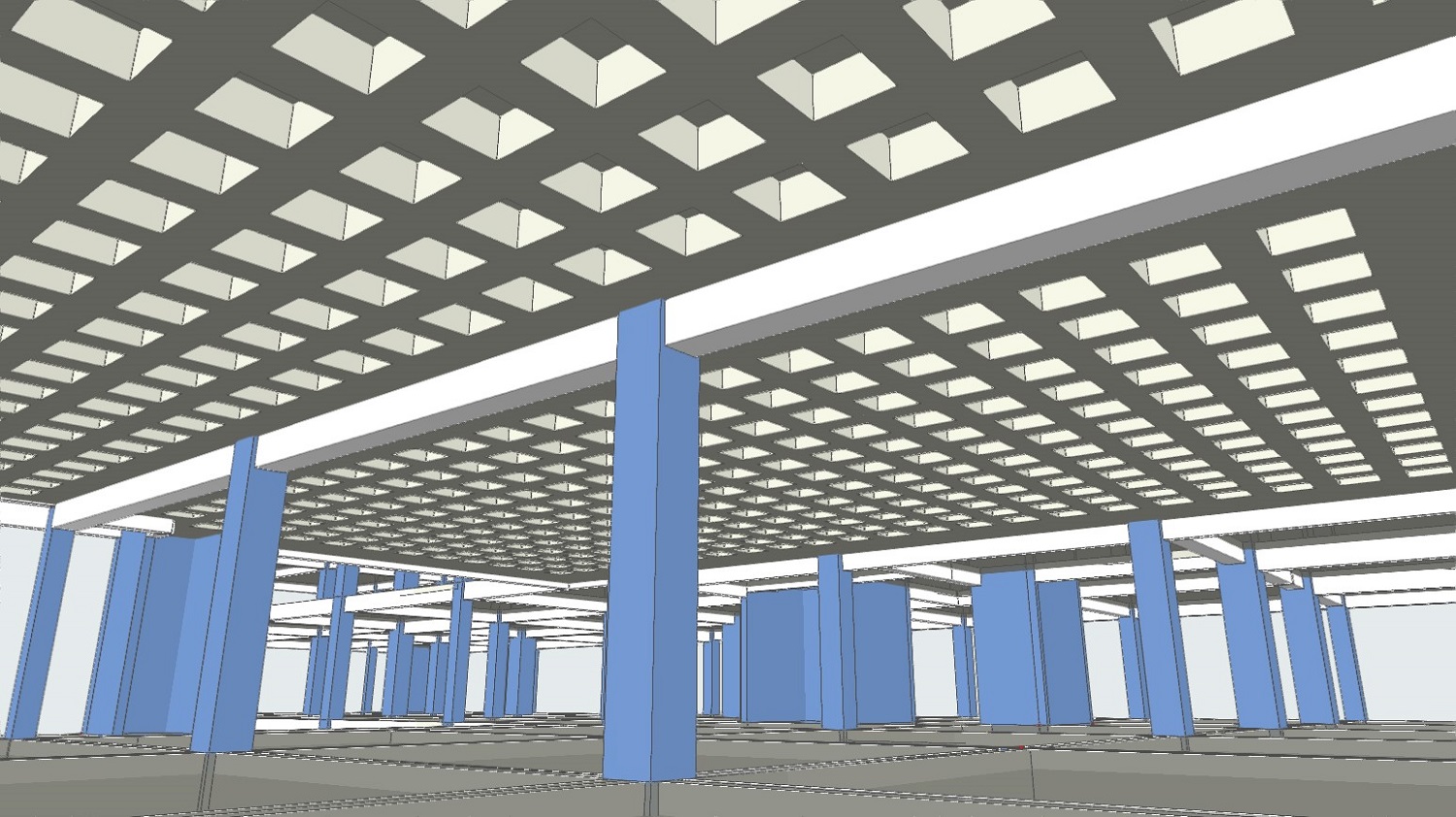

Πλάκα Zoellner στο 3D περιβάλλον του FespaC

Ομαδοποίηση λαθών – οργανωμένη προβολή αποτελεσμάτων στο Fespa – εντός συντήρησης

Το παράθυρο «Αποτελέσματα ελέγχων και επίλυσης» ανασχεδιάστηκε, ώστε η πληροφόρηση να είναι πιο άμεση, πιο οργανωμένη και ουσιαστικά ευκολότερη στη διαχείριση.

Με τη νέα δενδροειδή προβολή (treeview), τα αποτελέσματα ομαδοποιούνται λογικά και παρουσιάζονται με τρόπο που επιτρέπει στον μελετητή να εντοπίζει γρήγορα τα σημεία της μελέτης που απαιτούν προσοχή.

Τα σφάλματα, οι ειδοποιήσεις και οι πληροφορίες που προκύπτουν από την επίλυση του στατικού φορέα στο Fespa οργανώνονται ανάλογα με το βήμα επίλυσης από το οποίο προέρχονται, δημιουργώντας διακριτές ομάδες όπως:

• επίλυση και οπλισμός πλακών
• επίλυση στατικού συστήματος
• υπολογισμός ανάγκης ικανοτικού ελέγχου
• επίλυση και οπλισμός δοκών
• επίλυση και οπλισμός υποστυλωμάτων

Κάθε βασική ομάδα συνοδεύεται από ξεχωριστό εικονίδιο, το οποίο αντιστοιχίζεται εμφανισιακά στις αντίστοιχες εντολές επίλυσης του Fespa, προσφέροντας άμεση οπτική συσχέτιση με τη διαδικασία υπολογισμού.

Παράλληλα, η δενδροειδής ομαδοποίηση δίνει τη δυνατότητα στον μελετητή να εμφανίζει μόνο τα μηνύματα μιας επιμέρους ομάδας — για παράδειγμα αποκλειστικά των υποστυλωμάτων — ώστε να μπορεί να εστιάζει στοχευμένα σε συγκεκριμένα στοιχεία της μελέτης.

Τα σφάλματα, οι ειδοποιήσεις και οι πληροφορίες επισημαίνονται επιπλέον με διακριτά εικονίδια μέσα σε κάθε ομάδα, καθιστώντας άμεσα αντιληπτή τη σοβαρότητα και τη φύση κάθε μηνύματος.

Όταν διαφορετικά δομικά στοιχεία (π.χ. δοκοί) εμφανίζουν κοινά σφάλματα, αυτά κατηγοριοποιούνται αυτόματα, επιτρέποντας στον χρήστη να διαπιστώνει με μια ματιά ποια μέλη παρουσιάζουν το ίδιο πρόβλημα.

Με ένα μόνο κλικ, όλα τα μέλη που σχετίζονται με το ίδιο σφάλμα επισημαίνονται ταυτόχρονα τόσο στο 3D περιβάλλον του Fespa όσο και στην κάτοψη, επιτρέποντας τον άμεσο εντοπισμό των πιο κρίσιμων θεμάτων της μελέτης.

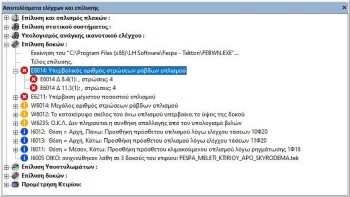

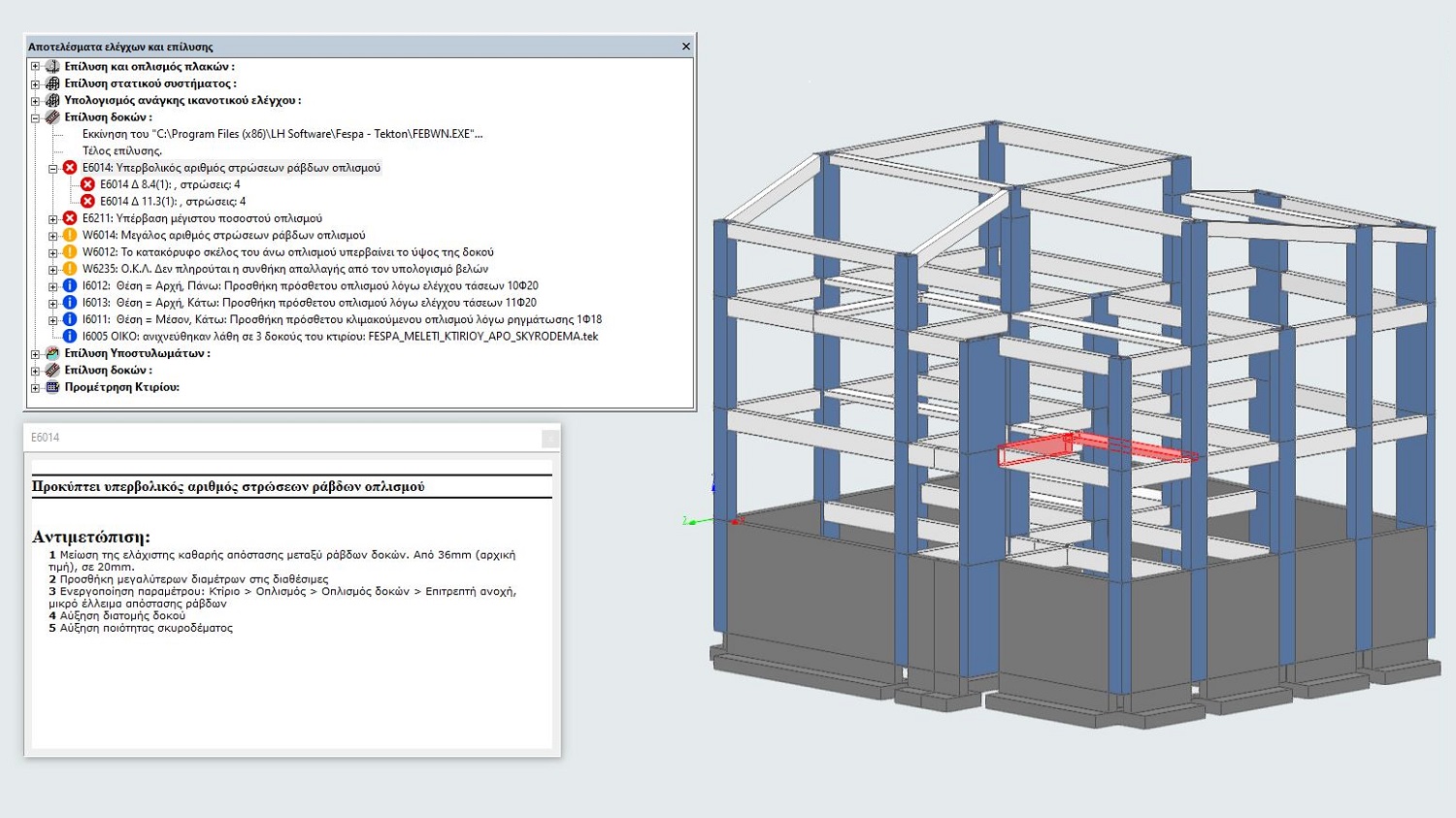

Δενδροειδής προβολή των αποτελεσμάτων που προκύπτουν από την επίλυση και τον οπλισμό κτιρίου στο Fespa

Με ένα μόνο κλικ, όλα τα μέλη που σχετίζονται με το ίδιο σφάλμα επισημαίνονται ταυτόχρονα στο 3D περιβάλλον του Fespa

Βελτιωμένη προσομοίωση μελών επί ελαστικού εδάφους – εντός συντήρησης

Το Fespa ενισχύει την ακρίβεια στην προσομοίωση και τον υπολογισμό των θεμελιώσεων με τη δυνατότητα εισαγωγής άκαμπτων απολήξεων στα μέλη επί ελαστικού εδάφους, σε συνδυασμό με στροφικά ελατήρια κατά μήκος της προέκτασης του εύκαμπτου τμήματος, έως το πέρας της άκαμπτης απολήξεως.

Η δυνατότητα αυτή είναι ιδιαίτερα χρήσιμη σε περιπτώσεις έκκεντρων πεδιλοδοκών, επιτρέποντας την αξιόπιστη προσομοίωση της εκκεντρότητας της έδρασής τους ως προς τους κόμβους των υποστυλωμάτων.

Μέσω των στροφικών ελατηρίων προσομοιώνεται η δυσκαμψία του εδάφους έναντι στροφής περί τον διαμήκη άξονα του μέλους. Η επίδραση του στροφικού εδαφικού ελατηρίου είναι σημαντική σε πεδιλοδοκούς με μεγάλο πλάτος πέλματος, επηρεάζοντας τόσο τις παραμορφώσεις και τις εντάσεις της θεμελίωσης, όσο και της ανωδομής.

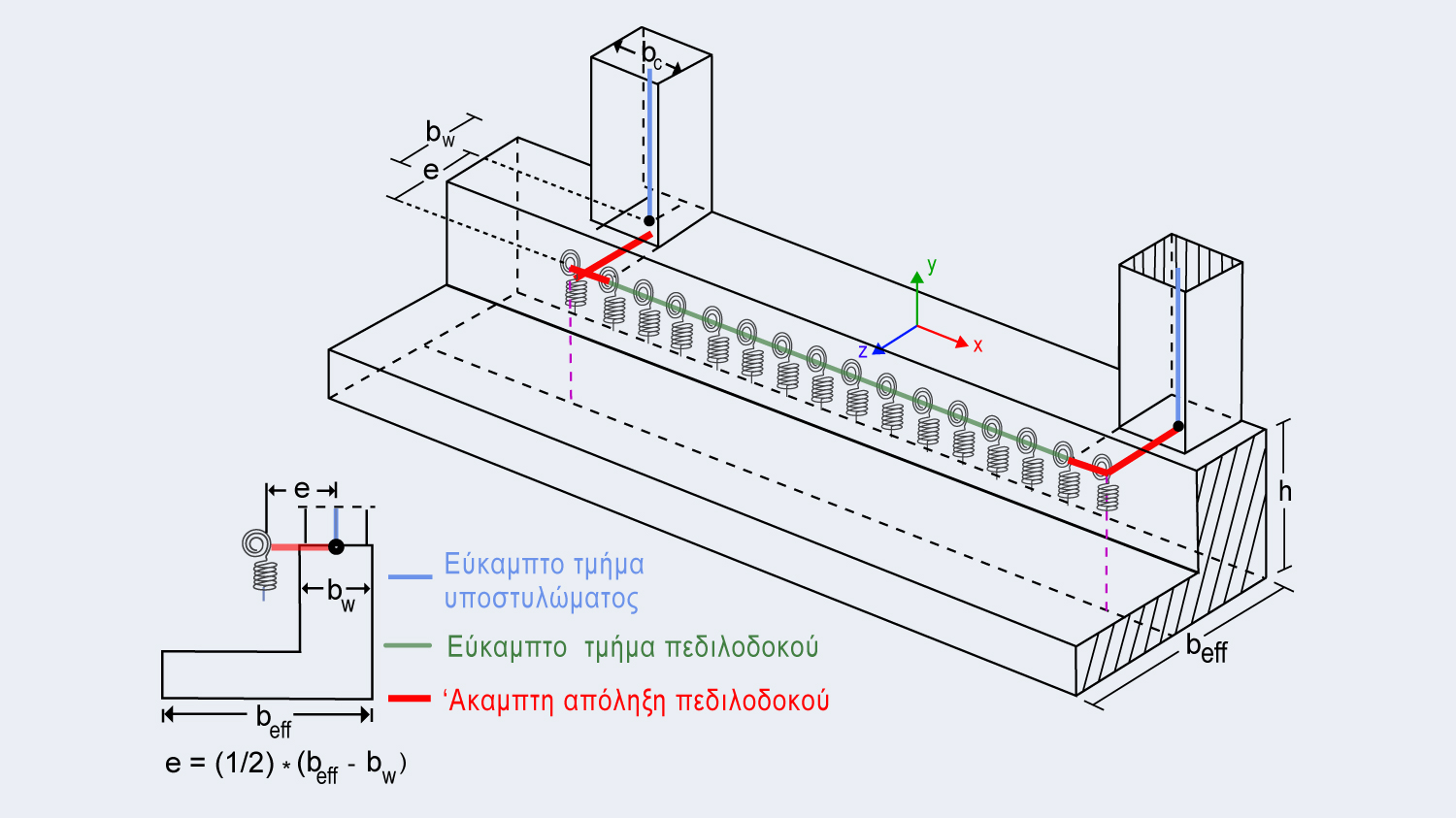

Προσομοίωση πεδιλοδοκού στο Fespa με άκαμπτες απολήξεις, στροφικά και μεταφορικά εδαφικά ελατήρια

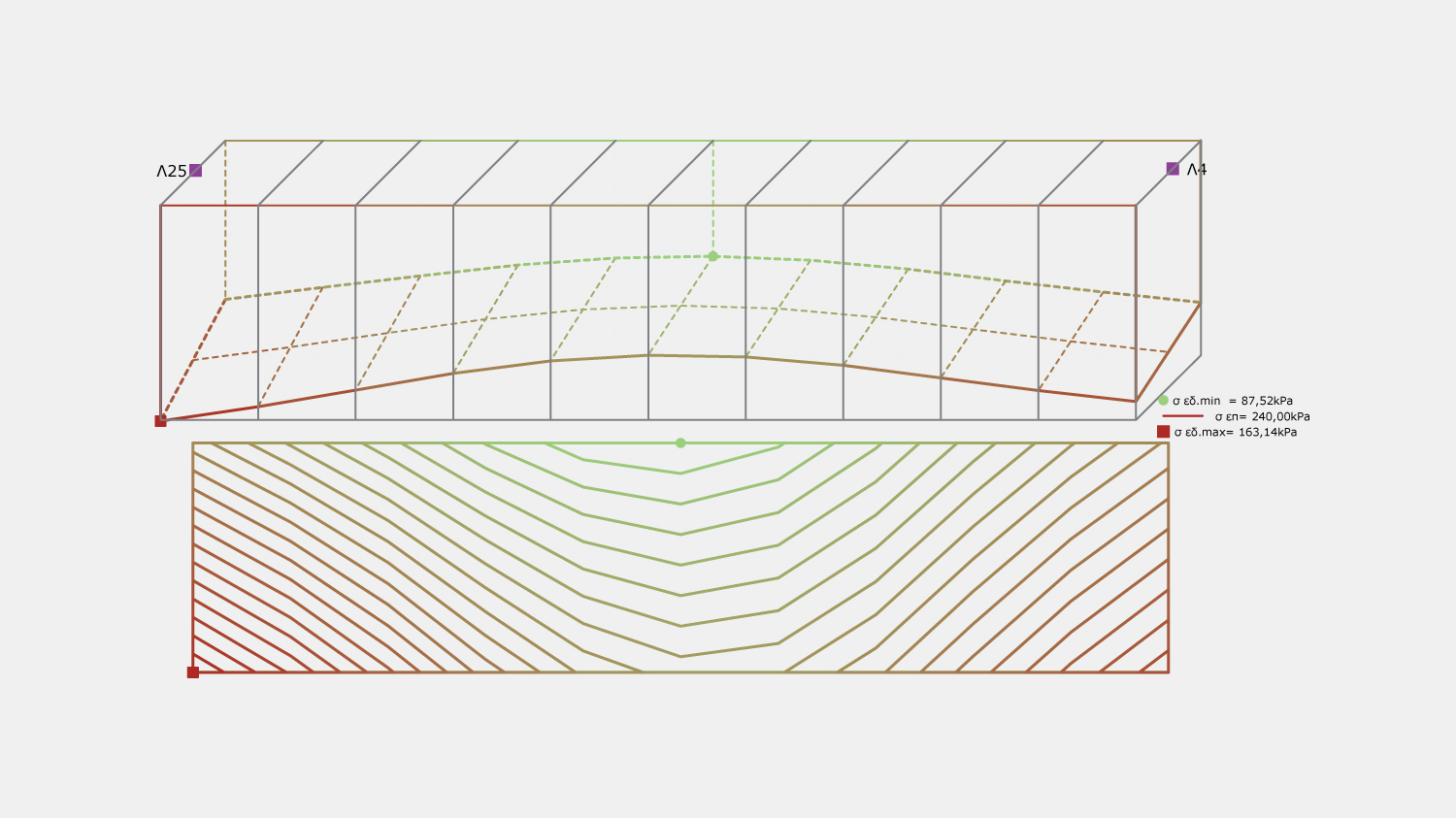

3D σχέδιο τάσεων εδάφους πεδιλοδοκού στο τεύχος αποτελεσμάτων του Fespa

Διαχωρισμός συντελεστή γRd στους ελέγχους συνάφειας και ικανοτικούς ελέγχους – εντός συντήρησης

Στη νέα έκδοση του Fespa προστίθενται οι παράμετροι γRd αρχής (συνάφεια) και γRd τέλους (συνάφεια) στην οντότητα “Δοκός” στην καρτέλα “Σκυρόδεμα”.

Με τις νέες αυτές ρυθμίσεις, ο συντελεστής γRd που χρησιμοποιείται στον έλεγχο συνάφειας κόμβου (EC8-1 §5.6.2.2(2)Α) διαχωρίζεται πλέον από τον συντελεστή γRd που λαμβάνεται υπόψη στους ακόλουθους υπολογισμούς και ελέγχους:

• υπολογισμό ικανοτικής τέμνουσας [EC8-1 §5.5.2.1(3) για ΚΠ Υ και §5.4.2.2(2) για ΚΠ Μ]
• έλεγχο διάτμησης κόμβου [EC8-1 §5.5.3.3(2)]

Αναβαθμισμένη προσομοίωση πυρήνων – εντός συντήρησης

Στη νέα έκδοση του Fespa προστίθεται νέος συντελεστής δυσκαμψίας Iz(3) για ομάδες τοιχωμάτων, στη παράμετρο “Κτίριο > Αντισεισμικός > Συντελεστής δυσκαμψίας σκυροδέματος”, ο οποίος επιτρέπει την αυτόματη προσαρμογή της δυσκαμψίας των τοιχωμάτων που ανήκουν σε ομάδα, επεμβαίνοντας στη ροπή αδρανείας κατά την ασθενή διεύθυνσή τους.

Με τον τρόπο αυτό επιτυγχάνεται ρεαλιστικότερη κατανομή των ροπών και των αξονικών δυνάμεων μεταξύ των επιμέρους τοιχωμάτων μιας σύνθετης διατομής, όπως χαρακτηριστικά συμβαίνει σε ομάδες τοιχωμάτων που προσομοιώνουν πυρήνες ανελκυστήρων.

Ως αποτέλεσμα:

• μειώνεται ο περιττός οπλισμός σε περιοχές όπου δεν απαιτείται
• ενισχύονται οι κρίσιμες ζώνες με τον απαραίτητο οπλισμό
• βελτιώνεται η αντοχή και η συνολική ασφάλεια της κατασκευής

Επιρροή στρώσεων οπλισμού στο στατικό ύψος δοκών – εντός συντήρησης

Στη νέα έκδοση του Fespa προστίθεται η παράμετρος: «Στρώσεις – επιρροή στο στατικό ύψος» (Κτίριο / Όροφος / Δοκός → Οπλισμός → Στρώσεις – επιρροή στο στατικό ύψος).

Με την ενεργοποίησή της λαμβάνεται υπόψη η πραγματική διάταξη των στρώσεων οπλισμού στον υπολογισμό του στατικού ύψους της δοκού.

Το πρόγραμμα υπολογίζει το κέντρο βάρους του τοποθετούμενου οπλισμού, το οποίο μετακινείται προς το εσωτερικό της διατομής, με αποτέλεσμα:

• τη μείωση του μοχλοβραχίονα εφελκυστικών – θλιπτικών δυνάμεων
• τη συνεπακόλουθη αύξηση της απαίτησης σε οπλισμό.

Ικανοτικοί έλεγχοι μεταλλικών – εντός συντήρησης

Τεκμηρίωση υπολογισμού ικανοτικού συντελεστή Ω. – Για κάθε τύπο πλάστιμων μεταλλικών : Διαγώνια και πλαίσια.
Έλεγχος συμμετρίας κεντρικών συνδέσμων oρόφου:

• Αφορά κατακόρυφους διαγώνιους σύνδεσμους και συνδέσμους V, ή Λ.
• Ελέγχεται η συμμετρία τους σε κάτοψη στις δύο φορές του σεισμού [EC8-1 6.7.1(3) και εξ. (6.11)

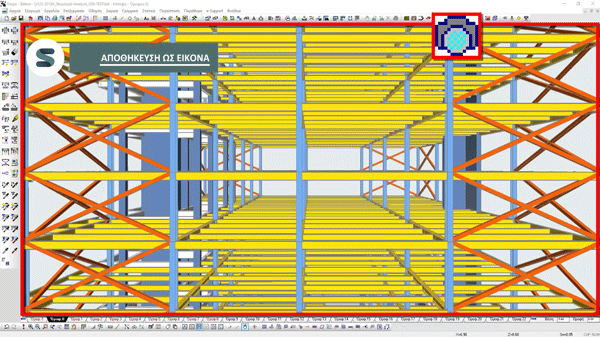

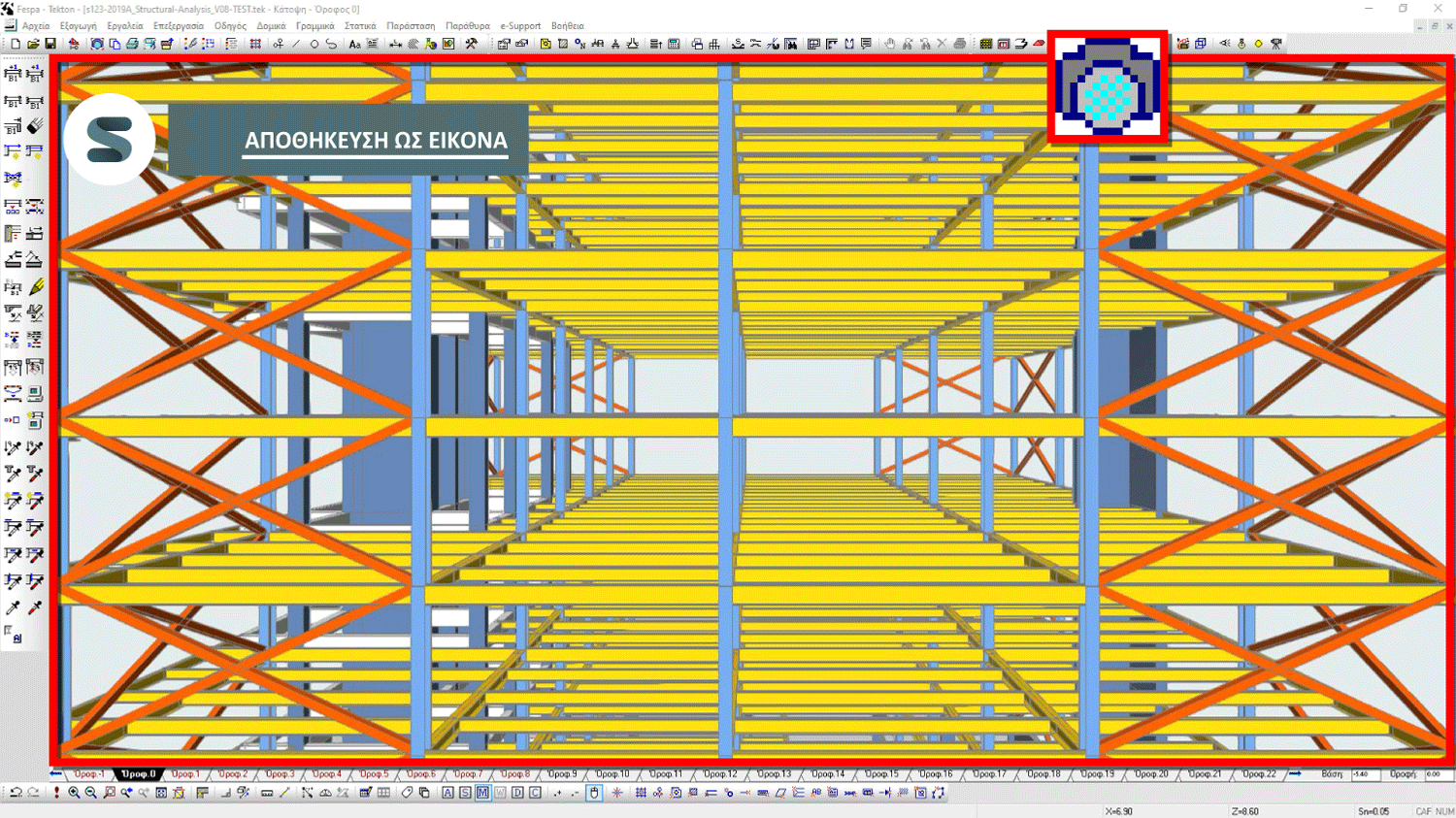

Λήψη εικόνων της μελέτης απευθείας από το Fespa - εντός συντήρησης

Η νέα εντολή «Αποθήκευση ως εικόνα» στην εργαλειογραμμή «Βασικά» επιτρέπει τη γρήγορη λήψη στιγμιότυπου της τρέχουσας οθόνης του προγράμματος χωρίς εξωτερικά εργαλεία ή screenshots των Windows.

Η λειτουργία υποστηρίζεται σε όλα τα περιβάλλοντα απεικόνισης του Fespa — κάτοψη, 3D γραμμική απεικόνιση, 3DV και OpenGL — και επιτρέπει την αποθήκευση της εικόνας σε μορφή BMP, JPEG ή PNG, στον φάκελο επιλογής του χρήστη.

Ο μηχανικός μπορεί να δημιουργεί γρήγορα εικόνες για τεχνικές εκθέσεις και διαγράμματα δόμησης και να να επικοινωνεί καθαρά τη μελέτη με συνεργάτες (αρχιτέκτονες, μηχανολόγους, κατασκευαστές) και πελάτες.

Όλα γίνονται απευθείας μέσα από το Fespa, με σταθερή ποιότητα εικόνας.

Προσθήκες & Βελτιώσεις σε Γραμμικά & Βοηθητικά εργαλεία- εντός συντήρησης

Βελτιωμένη επιλογή σημείων έλξης στις εντολές Γραμμής

Στη νέα έκδοση του Fespa βελτιώνεται η λειτουργία των εντολών Γραμμής:

• Κάθετη σε απόσταση
• Κίνηση άκρου καθ’ ύψος
• Κίνηση άκρου
• Επέκταση

Μετά την επιλογή της γραμμής προς επεξεργασία ή επέκταση, ενεργοποιούνται αποκλειστικά τα σημεία έλξης της επιλεγμένης γραμμής, ενώ τα σημεία των υπολοίπων γραμμών απενεργοποιούνται.

Η βελτίωση αυτή επιτρέπει στον χρήστη να εντοπίζει άμεσα το σημείο που επιθυμεί, καθιστώντας τη διαδικασία επεξεργασίας γραμμών γρήγορη, καθαρή και ακριβή.

«Έλξη κόμβου»

Προστέθηκε η “Έλξη κόμβου” στην εργαλειογραμμή «Σχεδιαστικά» για να γίνει ακόμα πιο καθαρή η επιλογή σημείων κατά την 3D σύνθεση στατικού φορέα.
